PCB RT Duroid 5880 de 3 capas, 3,3 mm de grosor, acabado de oro por inmersión

Cuota De Producción:	1 PCS
Precio:	USD9.99-99.99/PCS
Embalaje Estándar:	Bolsas de vacío+Cartones
Período De Entrega:	8-9 días hábiles
Método De Pago:	T/T
Capacidad De Suministro:	5000 PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China.

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Material de los PCB:

RT/duroid 5880 - 1.575 mm (62mil)

Número de capas:

de tres capas

espesor de los PCB:

3,3 mm

Tamaño del PCB:

49.1 mm x 43.2 mm = 1 pieza, +/- 0.15 mm

Peso de cobre:

1 oz (1,4 mil) capas exteriores/capas interiores

Finalización de la superficie:

Oro de inmersión

Resaltar:

NT1 tecnología de la información

PCB de 3 capas con ENIG

PCB ENIG de 3

Descripción del Producto

Este PCB está construido utilizando RT/duroid 5880 y RO4450F, ambos reconocidos por sus propiedades eléctricas superiores.

- NT1 de las empresases un laminado de alta frecuencia compuesto de PTFE (politetrafluoroetileno) reforzado con microfibras de vidrio, cuya constante dieléctrica es uniforme en las diferentes frecuencias,lo que lo hace ideal para aplicaciones que exigen un rendimiento constante.

- RO4450F. - ¿Qué es eso?Se utiliza como capa de unión, proporcionando resistencia adicional y estabilidad térmica a la estructura del PCB.

Especificaciones clave
- Dimensiones: 49,1 mm x 43,2 mm (± 0,15 mm)
- Número de capas: 3 capas
- Traza mínima / Espacio: 5/7 mils
- Tamaño mínimo del agujero: 0,4 mm
- El espesor del tablero acabado: 3,3 mm
- Peso de cobre acabado: 1 oz (1.4 mil) en las capas exterior e interior
- espesor del revestimiento: 20 μm
- El acabado de la superficie: Oro de inmersión
- Pruebas: se realiza una prueba eléctrica al 100% antes del envío para garantizar la calidad y la fiabilidad.

Ventajas del RT/duroide 5880

El uso del RT/duroide 5880 ofrece numerosas ventajas:

- Propiedades eléctricas uniformes: la constante dieléctrica del RT/duroide 5880 está estrictamente controlada, con un valor típico de 2,2 (±0,02 a 10 GHz).Esta consistencia es crucial para aplicaciones de alta frecuencia.

- Bajo factor de disipación: a 10 GHz, el factor de disipación es impresionante 0.0009, minimizando la pérdida de señal y mejorando el rendimiento general.

- Resistencia a los factores ambientales: el material es resistente a los disolventes y reactivos, por lo que es adecuado para diversos procesos de fabricación.

- Estabilidad térmica: con un coeficiente de baja temperatura de constante dieléctrica (TCDk) de -125 ppm/°C, este PCB puede mantener el rendimiento en un amplio rango de temperaturas.

NT1valor típico
Propiedad	NT1cambio de información		Dirección	Unidades	Condición	Método de ensayo
Constante dieléctrica,ε Proceso	2.20 2.20±0.02 de las especificaciones.		Z.	No incluido	C24/23/50 Las pérdidas de crédito C24/23/50 Las pérdidas de crédito	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Constante dieléctrica,εDiseño	2.2		Z.	No incluido	de 8 GHz a 40 GHz	Método de longitud de fase diferencial
Factor de disipación, tanδ	0.0004 0.0009		Z.	No incluido	C24/23/50 Las pérdidas de crédito C24/23/50 Las pérdidas de crédito	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Coeficiente térmico de ε	- 125 años.		Z.	ppm/°C	-50°C a 150°C	IPC-TM-650 2.5.5.5
Resistencia por volumen	2 por 10⁷		Z.	No más	En el caso de la Comunidad	Las demás partidas
Resistencia de la superficie	3 por 10⁷		Z.	¿ Qué es eso?	En el caso de la Comunidad	Las demás partidas
Calor específico	0.96(0.23)		No incluido	j/g/k (cal/g/c)	No incluido	Calculado
Modulo de tracción	Prueba a 23°C	Prueba a 100 °C	No incluido	MPa (kpsi)	A. No	Las demás partidas
	1070(156)	450 ((65)	X.
	860(125)	380 ((55)	Y
El estrés supremo	29(4.2)	20(2.9)	X.
El estrés supremo	27(3.9)	18(2.6)	Y
La última cepa	6	7.2	X.	%
La última cepa	4.9	5.8	Y	%
Modulo de compresión	710(103)	500(73)	X.	MPa (kpsi)	A. No	Las demás partidas
	710(103)	500(73)	Y
	940(136)	670(97)	Z.
El estrés supremo	27(3.9)	22(3.2)	X.
	29 ((5.3)	21(3.1)	Y
	52(7.5)	43 (6.3)	Z.
La última cepa	8.5	8.4	X.	%
	7.7	7.8	Y
	12.5	17.6	Z.
Absorción de humedad	0.02		No incluido	%	0.62" (~ 1.6mm) D48 / 50	Las demás partidas
Conductividad térmica	0.2		Z.	P/m/k	80 °C	Las demás partidas
Coeficiente de expansión térmica	31 48 237		X. Y Z.	ppm/°C	0 a 100 °C	IPC-TM-650 2.4.41
Td el tiempo	500		No incluido	°C TGA	No incluido	Las demás partidas
Densidad	2.2		No incluido	Gm/cm3	No incluido	Las demás partidas
Pelucas de cobre	31.2 ((5.5)		No incluido	Plí ((N/mm)	1 oz ((35 mm) de lámina EDC después del flotador de soldadura	IPC-TM-650 2.4.8
Flamabilidad	V-0		No incluido	No incluido	No incluido	Sección 94
Proceso libre de plomo compatible	- ¿ Qué?		No incluido	No incluido	No incluido	No incluido

Aplicaciones

La versatilidad de este PCB rígido de 3 capas lo hace adecuado para una amplia gama de aplicaciones, incluidas:

- Antennas de banda ancha de aerolíneas comerciales: alta fiabilidad y rendimiento en los sistemas de comunicación.

- Circuitos de micro-tiras y líneas de tiras: ideales para aplicaciones de RF y microondas.

- Aplicaciones de ondas milimétricas: admite tecnologías avanzadas en telecomunicaciones y radar.

- Sistemas de radar: críticos para los sistemas de guía y seguimiento de precisión.

- Antennas de radio digital punto a punto: garantizan conexiones claras y fiables en las redes de comunicación.

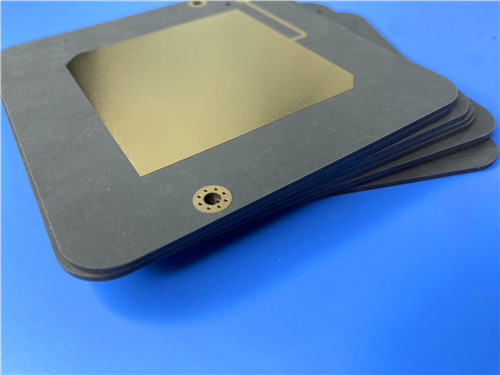

PCB RT Duroid 5880 de 3 capas, 3,3 mm de grosor, acabado de oro por inmersión 0

Aseguramiento de la calidad y normas

Nuestro proceso de fabricación se adhiere a los estándares IPC-Clase-2, asegurando que cada PCB cumpla con los más altos estándares de calidad.y la implementación de pruebas eléctricas del 100% antes del envío garantiza que solo las placas completamente funcionales lleguen a nuestros clientes.

Conclusión
RT duroid 5880 PCB es un testimonio de la ingeniería avanzada y la fabricación de calidad.y versatilidad en varias aplicaciones, este PCB es una opción ideal para los ingenieros y diseñadores que buscan la excelencia en sus proyectos electrónicos.Seguimos comprometidos a proporcionar soluciones que satisfagan las necesidades siempre cambiantes de la industria..

PCB RT Duroid 5880 de 3 capas, 3,3 mm de grosor, acabado de oro por inmersión 1
