PCB de doble cara en el material TC350 60mil 2OZ con un grosor de 1,6 mm y acabado ENIG

Cuota De Producción:	1 PCS
Precio:	USD9.99-99.99/PCS
Embalaje Estándar:	Bolsas de vacío+Cartones
Período De Entrega:	8-9 días hábiles
Método De Pago:	T/T
Capacidad De Suministro:	5000 PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China.

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Material de los PCB:

TC350 Core - 1.524 mm (60 millas)

Número de capas:

2-layer

Tamaño del PCB:

Se trata de una muestra de las características de las máquinas de la categoría A, cuyo tamaño es igu

espesor de los PCB:

1.6 mm

Peso de cobre:

1 oz (1.4 ml) de capas internas y externas

Finalización de la superficie:

Oro de inmersión de níquel sin electro (ENIG)

Máscara de soldadura:

- No, no lo sé.

Peluquería:

- No, no lo sé.

Resaltar:

1.6 mm de espesor PCB de doble cara

TC350 PCB de doble cara

2OZ PCB de doble cara

Descripción del Producto

En el panorama tecnológico acelerado de hoy, la demanda de placas de circuito impreso (PCB) de alto rendimiento continúa aumentando.Nuestro recientemente enviado TC350 PCB de doble cara representa un avance significativo en la tecnología de PCB, que combina materiales robustos, un diseño meticuloso y estrictos estándares de calidad.

Detalles de la construcción

Material básico de primera calidad: TC350
En el núcleo de este PCB está el TC350, un laminado de alta calidad compuesto de PTFE, rellenos de cerámica y refuerzo de vidrio tejido.Esta combinación única ofrece una conductividad térmica excepcional y baja pérdida de inserción, lo que lo hace perfecto para aplicaciones que exigen eficiencia y fiabilidad.

Número de capas y dimensiones
Este PCB cuenta con una construcción de doble cara, optimizando el espacio al tiempo que garantiza la máxima funcionalidad.Esta placa está diseñada para ser versátil en una variedad de dispositivosEl grosor final de 1,6 mm logra un equilibrio ideal entre durabilidad y rendimiento.

Especificaciones de trazas y agujeros
Este PCB está diseñado con una traza mínima y un espacio de 6/6 mil, asegurando detalles finos en los diseños de circuitos.el tablero mantiene la integridad estructural al mismo tiempo que se acomodan varios componentes.

Capas de cobre y acabado superficial
Con dos capas de cobre (cada una de 70 μm de espesor), este PCB ofrece un peso de cobre acabado de 2 onzas en las capas exteriores.El acabado superficial de oro de inmersión de níquel sin electro (ENIG) proporciona una protección superior contra la oxidación y mejora la solderabilidad.

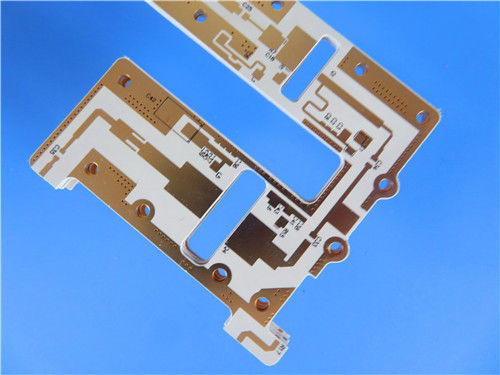

PCB de doble cara en el material TC350 60mil 2OZ con un grosor de 1,6 mm y acabado ENIG 0

Garantizar la calidad
Cada placa se somete a una prueba eléctrica del 100% antes del envío, asegurando que cumple con los estándares de calidad IPC-Clase 2.esencial para cualquier aplicación electrónica.

Características técnicas

Rendimiento dieléctrico
El laminado TC350 exhibe una constante dieléctrica (Dk) de 3,5 a múltiples frecuencias (1MHz, 1.8GHz y 10GHz), junto con un bajo factor de disipación de 0,0015 a 1MHz.Este rendimiento es crítico para minimizar la pérdida de señal, especialmente en aplicaciones de RF.

Estabilidad térmica
Los coeficientes de expansión térmica (CTE) de las placas están bien ajustados: 7 ppm/°C en el eje x/y y 23 ppm/°C en el eje z.Esta estabilidad térmica es esencial para mantener el rendimiento en condiciones variables, especialmente en ambientes de alta temperatura.

Resistencia a la humedad
Con una tasa de absorción de humedad de sólo el 0,05%, el PCB TC350 está diseñado para la durabilidad, asegurando que los factores ambientales no comprometan su rendimiento.

Propiedades típicas:TC350
Propiedad	Unidades	Valor	Prueba Merthod
1. Propiedades eléctricas
Constante dieléctrica (puede variar según el grosor)
@ 1 MHz	- ¿ Qué?	3.50	IPC TM-650 2.5.5.3
@1,8 GHz	- ¿ Qué?	3.50	Cavidad resonante
@10 GHz	- ¿ Qué?	3.50	IPC TM-650 2.5.5.5
Factor de disipación
@ 1 MHz	- ¿ Qué?	0.0015	IPC TM-650 2.5.5.3
@1,8 GHz	- ¿ Qué?	0.0018	Cavidad resonante
@10 GHz	- ¿ Qué?	0.0020	IPC TM-650 2.5.5.5
Coeficiente de temperatura del dieléctrico	- ¿ Qué?
TC r @ 10 GHz (-40-150 °C)	ppm/oC	-9 años	IPC TM-650 2.5.5.5
Resistencia por volumen
C96/35/90	MΩ-cm	7.4x10⁶	IPC TM-650 2.5.17.1
E24/125	MΩ-cm	1.4x10⁸
Resistencia de la superficie
C96/35/90	MΩ	3.2x10⁷	IPC TM-650 2.5.17.1
E24/125	MΩ	4.3x10⁸	IPC TM-650 2.5.17.1
Fuerza eléctrica	Voltios/mil (kV/mm)	780 (31)	IPC TM-650 2.5.6.2
Descomposición dieléctrica	el kV	40	IPC TM-650 2.5.6
Resistencia al arco	el segundo	> 240	IPC TM-650 2.5.1
2. Propiedades térmicas
Temperatura de descomposición (Td)
El nombre inicial	°C	520	IPC TM-650 2.4.24.6
El 5%	°C	567	IPC TM-650 2.4.24.6
T260: el precio de venta	Min	> 60 años	IPC TM-650 2.4.24.1
T288	Min	> 60 años	IPC TM-650 2.4.24.1
T300	Min	> 60 años	IPC TM-650 2.4.24.1
Expansión térmica, CTE (x,y) 50-150oC	ppm/oC	7, 7	IPC TM-650 2.4.41
Expansión térmica, CTE (z) 50-150oC	ppm/oC	12	IPC TM-650 2.4.24
Porcentaje de expansión en el eje z (50-260oC)	%	1.2	IPC TM-650 2.4.24
3Propiedades mecánicas
Resistencia al pelado hasta el cobre (1 oz/35 micrones)
Después del estrés térmico	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero.	7 (1.2)	IPC TM-650 2.4.8
A temperaturas elevadas (150oC)	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero.	9 (1.6)	IPC TM-650 2.4.8.2
Soluciones de post-proceso	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero.	7 (1.2)	IPC TM-650 2.4.8
Modulo de los jóvenes	Se aplicará el método siguiente:		IPC TM-650 2.4.18.3
Resistencia a la flexión (máquina/cruz)	Se aplicará el método siguiente:	14/10 (97/69)	IPC TM-650 2.4.4
Resistencia a la tracción (máquina/cruz)	Se aplicará el método siguiente:	11/8 (76/55)	IPC TM-650 2.4.18.3
Modulo de compresión	Se aplicará el método siguiente:		La norma ASTM D-3410 también se aplica.
Relación de Poisson	- ¿ Qué?		Las demás partidas de los componentes
4Propiedades físicas
Absorción de agua	%	0.05	IPC TM-650 2.6.2.1
Densidad, ambiente 23oC	G/cm3	2.30	Método ASTM D792 A
Conductividad térmica	El valor de las emisiones de CO	0.72	Las demás partidas
Calor específico	J/gK	0.90	Las demás partidas
Flamabilidad	clase	V0	El número de certificado es:
Desgasificación de la NASA, 125oC, ≤10-6 torr
Pérdida total de masa	%	0.02	La NASA SP-R-0022A
Volátiles recogidos	%	0.01	La NASA SP-R-0022A
El vapor de agua recuperado	%	0.01	La NASA SP-R-0022A

Ventajas del PCB TC350

1Mejora de la fiabilidad: La combinación de materiales TC350 y pruebas rigurosas garantizan temperaturas de unión reducidas y una mayor fiabilidad en aplicaciones exigentes.

2Gestión de calor superior: La alta conductividad térmica del TC350 facilita una excelente disipación de calor, lo que lo hace ideal para amplificadores de potencia y otros dispositivos de alta energía.

3Utilización eficiente del ancho de banda: Con su baja pérdida de inserción y excelentes propiedades dieléctricas, el PCB TC350 maximiza la eficiencia del ancho de banda, crucial para aplicaciones de RF y microondas.

4Diseño robusto: La ausencia de vías ciegas y el diseño cuidadoso de los pastillas y las huellas garantizan la integridad estructural, mejorando la longevidad del PCB.

Aplicaciones

El PCB TC350 es adecuado para una amplia gama de aplicaciones, incluyendo pero no limitado a:

- Amplificadores de potencia: esenciales para maximizar la intensidad de la señal en los dispositivos de comunicación.

- Filtros y acopladores: se utilizan en aplicaciones de RF para gestionar señales de frecuencia.

- Amplificadores montados en torres (TMA): mejora la calidad de la señal en las redes celulares.

- Combinadores de microondas y divisores de potencia: esenciales para el procesamiento eficiente de señales en sistemas avanzados de comunicación.

Conclusión

El PCB TC350 está a la vanguardia de la tecnología de PCB, diseñado para satisfacer las exigencias rigurosas de la electrónica moderna.Es una opción ideal para ingenieros y diseñadores que buscan fiabilidad y rendimiento en aplicaciones de alta potencia..

Para más información o para realizar un pedido, por favor contacte a nuestro equipo de ventas dedicado.
