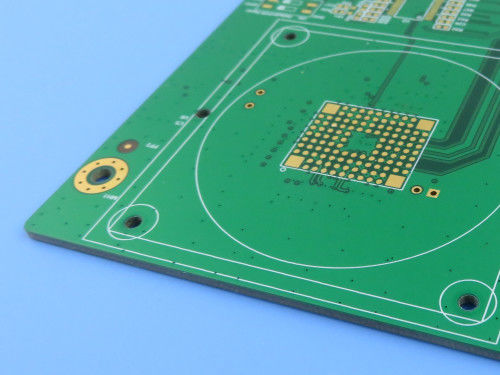

HDI PCB de 10 capas High TG FR4 1,6 mm con placas de circuito RF de vías ciegas

Nuestro recientemente enviado PCB HDI de 10 capas N + 4 + N está diseñado para aplicaciones de alta fiabilidad, alta velocidad y alta potencia, lo que lo hace ideal para automoción, redes, telecomunicaciones,y sistemas de servidoresConstruido con material ITEQ IT-180A FR-4, este PCB ofrece una excepcional estabilidad térmica, resistencia a CAF e integridad de la señal, lo que garantiza un rendimiento robusto en entornos exigentes.

Especificaciones clave:
Las capas: 10 (estructura N+4+N HDI)

Material: ITEQ IT-180A FR-4 (Tg alta a 175°C, resistente a los CAF)

espesor del tablero: 1,6 mm ± 10%

Tamaño del tablero: 269 mm x 213 mm (1 panel de piezas)

Finitura superficial: oro de inmersión de níquel sin electro (ENIG)

Máscara de soldadura: verde (ambos lados)

Película de seda: Blanco (ambos lados)

Construcción avanzada de empillages:


Vías ciegas: L1-L2, L7-L10

Vías enterradas: L2-L8

Por medio del relleno: tipo VII (llenado y cubierto)

Tamaño del agujero: 0,2 mm

Ancho/espaciado mínimo de las huellas: 110 μm.

espesor dieléctrico mínimo: 100 μm

Peso de cobre: 1/2 oz (18 μm) base + revestimiento (hasta 45 μm en las capas exteriores)

Beneficios materiales del IT-180A de alto rendimiento

Con una alta fiabilidad térmica, soporta una exposición prolongada a temperaturas elevadas, alcanzando T288 > 20 minutos y T266 > 60 minutos,garantizar la estabilidad durante el reflujo libre de plomo y en condiciones de funcionamiento adversas.

El bajo coeficiente de expansión térmica (CTE) del material ¥11-15 ppm/°C en los ejes X/Y ¥minimiza la curvatura y mejora la estabilidad dimensional,crítico para los PCB multicapa en ambientes de alta temperatura.

Para los diseños de alta velocidad, IT-180A proporciona una excelente integridad de la señal, con una constante dieléctrica (Dk) de 4,4 y un factor de disipación (Df) de 0,015 a 10 GHz,reducción de la pérdida de señal y mantenimiento de un rendimiento constante en aplicaciones de RF y de alta frecuencia.

Además, el material ofrece una resistencia superior a los filamentos anódicos conductores (CAF),prevención de fallos eléctricos y garantía de una alta fiabilidad del orificio en condiciones húmedas o de alto voltaje.

Cumple con las normas ambientales modernas, IT-180A es libre de plomo y UL 94 V0 retardante de llama, cumpliendo con los estrictos requisitos de seguridad para aplicaciones automotrices, industriales y de telecomunicaciones.

Calidad y conformidad:
La obra de arte Gerber RS-274-X garantiza una fabricación precisa, mientras que los estándares IPC Clase 2 garantizan una calidad constante.

Disponibilidad mundial
Disponible en todo el mundo, este PCB HDI de 10 capas es ideal para:

Las unidades de control del motor para automóviles

Servidores de centros de datos y hardware de red

Estaciones base de telecomunicaciones y módulos de RF

Electrónica de potencia industrial

Este PCB HDI de 10 capas de alta fiabilidad garantiza una gestión térmica superior, integridad de la señal y durabilidad, lo que lo convierte en la opción perfecta para la electrónica de misión crítica.
