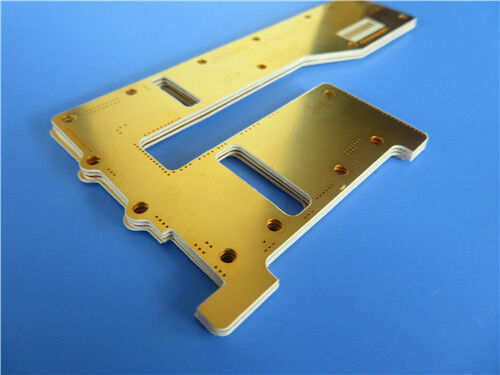

Placa de circuito impreso Rogers TMM13i de 2 capas, 0,6 mm de grosor, acabado en oro de inmersión

Este PCB rígido Rogers TMM13i de 2 capas es una placa de circuito impreso de alta calidad de RF y microondas diseñada para aplicaciones de alta frecuencia exigentes.Construido con material de sustrato de polímero cerámico termoestable isotrópico Rogers TMM13i de primera calidad, el tablero cuenta con un espesor acabado estándar de 0,6 mm y un peso de cobre de 1 onza (1,4 mil).Adopta el acabado de superficie de inmersión de oro para una conductividad eléctrica superior y capacidad anti-oxidación, con un grosor de 20 μm a través del revestimiento para garantizar una conducción de circuito consistente y fiable. Equipado con un ancho/espaciado mínimo de 5/8 mil y un tamaño mínimo de agujero de 0,25 mm,el PCB utiliza una estructura sin vía ciega, combinado con una pantalla de seda blanca en la parte superior y una configuración sin máscara de soldadura de dos lados. Fabricado según los criterios IPC-Clase-2 y basado en archivos de fabricación Gerber RS-274-X,cada tabla se somete a un ensayo eléctrico completo al 100% antes del envío, con cobertura de suministro global para el despliegue versátil de circuitos de alta frecuencia.

Especificación de los PCB

Este PCB de alta frecuencia adopta un robusto apilamiento rígido de 2 capas sin vías ciegas, lo que permite una fabricación estable y de alto rendimiento y una integridad óptima de la señal para los circuitos de microondas.La estructura de capa simétrica ofrece un rendimiento eléctrico constante y una atenuación mínima de la señal de alta frecuencia.

Estructura de los empillages de PCB:

Estadísticas de los PCB

Este PCB RF TMM13i de alto rendimiento cuenta con un diseño de circuito bien optimizado para la transmisión de señales de alta frecuencia.Distribución de almohadillas y colocación para soportar requisitos de montaje de tamaño compacto y alta precisión.

El equipo de seguridad es el siguiente:Introducción al sustrato

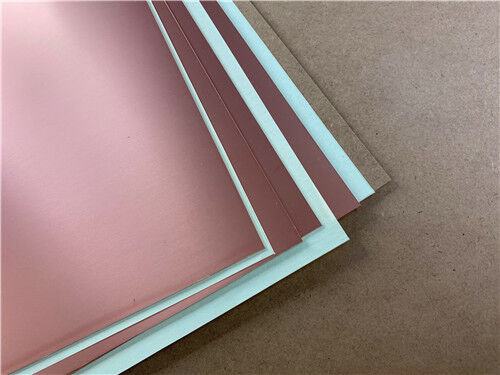

Rogers TMM13i es un laminado de microondas compuesto de polímero termoestable de hidrocarburos lleno de cerámica, diseñado específicamente para aplicaciones de rayas y microrrasas de alta fiabilidad.

Cuenta con una constante dieléctrica isotrópica (Dk) con un coeficiente térmico de constante dieléctrica inferior a 30 ppm/°C, lo que garantiza una excelente estabilidad eléctrica en un amplio rango de temperaturas.El material presenta un coeficiente isotrópico de expansión térmica (CTE) muy similar al del cobreLa reducción del encogimiento del grabado permite un patrón de circuito de alta precisión.Su conductividad térmica es aproximadamente el doble que la de los laminados convencionales de PTFE/cerámica, proporcionando una disipación de calor superior.

Basado en un sistema de resina termoestable, TMM13i no se ablanda cuando se calienta, eliminando las preocupaciones de levantamiento de almohadillas o deformación del sustrato durante la unión de alambre.No requiere un pretratamiento con naftalatos de sodio antes del revestimiento sin electrolitos y puede procesarse con equipos estándar de fabricación de PCB., combinando un excelente rendimiento de RF con la conveniencia de fabricación.

Propiedades eléctricas y térmicas superiores

Material TMM13iBeneficios y ventajas

Estándar de rendimiento superiorFrutas y verdurasy PCB de microondas convencionales, este PCB TMM13i de 2 capas ofrece una excelente estabilidad mecánica y compatibilidad de fabricación,lo que lo hace ideal para escenarios de aplicación de alta frecuencia y alta precisión.

Estabilidad mecánica superior: Resiste el flujo de arrastre y frío, manteniendo un rendimiento estructural estable durante el funcionamiento a largo plazo

Resistencia química sobresaliente: Resiste a los productos químicos y los etantes comunes del procesamiento de PCB, reduciendo el daño al sustrato y aumentando el rendimiento de fabricación

Flujo de trabajo de chapa optimizado: no requiere pre-tratamiento con naftanato de sodio para chapa sin electro, acortando los ciclos de producción y reduciendo los costes

Capacidad confiable de unión de alambre: la construcción de resina termoestable evita la deformación del sustrato y el levantamiento de almohadillas para el embalaje de precisión

Aseguramiento de calidad integral: pruebas eléctricas 100% posteriores a la producción eliminan los defectos de circuito para una fiabilidad constante

Finalización de oro de inmersión de alto rendimiento: ofrece solderabilidad, conductividad y resistencia a la oxidación superiores para una vida útil prolongada

Aplicaciones típicas

Gracias a su baja pérdida de señal, constante estabilidad dieléctrica y fiable resistencia térmica,Los PCB de alta frecuencia Rogers TMM13i se adoptan ampliamente en campos industriales de RF y microondas de alta precisión:

• Instrumentos de ensayo de chips de precisión y probadores industriales
• Los demás aparatos para la fabricación de productos del capítulo 85
• Filtros de RF, acopladores de señal y componentes de divisores de potencia
• Módulos de circuitos de RF y microondas de alta frecuencia personalizados
• Conjuntos electrónicos de comunicación y radar de alta precisión

Garantía de calidad y servicio

Todos los PCB de microondas TMM13i se fabrican de acuerdo estrictamente con las especificaciones de calidad industrial IPC-Clase 2.Estos PCB ofrecen patrones de circuito precisos y una consistencia dimensional excepcional para diseños de circuitos de alta frecuencia confiablesCada unidad completada se somete a una verificación exhaustiva del rendimiento eléctrico antes del envío para eliminar defectos funcionales y garantizar una calidad constante.Acceso a los suministros en todo el mundo y apoyo técnico profesional, estos PCB RF de alto rendimiento proporcionan soluciones confiables para la fabricación industrial y aplicaciones de I + D de gama alta en los mercados globales.
