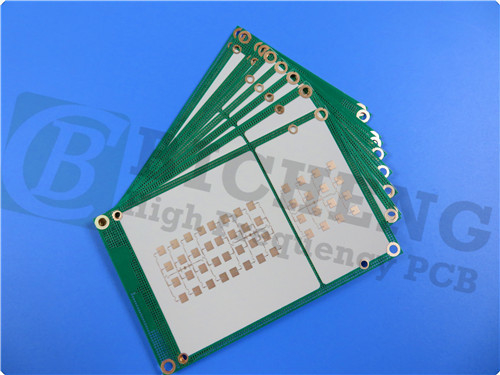

Rogers RO4350B Los PCB son una opción rentable para aplicaciones de alta frecuencia

Rogers RO4350B PCBs Cost-Effective Choice For High Frequency Applications
Rogers RO4350B PCBs Cost-Effective Choice For High Frequency Applications

Ampliación de imagen :  Rogers RO4350B Los PCB son una opción rentable para aplicaciones de alta frecuencia

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Pago y Envío Términos:
Cantidad de orden mínima: 1 piezas
Precio: USD9.99-99.99/PCS
Detalles de empaquetado: Bolsas de vacío+Cartones
Tiempo de entrega: 8-9 días hábiles
Condiciones de pago: T/T
Capacidad de la fuente: 5000 PCS por mes
Descripción detallada del producto
El material: Rogers RO4350B Core - 0,338 mm (13.3 mil) Número de capas: 2-layer
Tamaño del PCB: El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef espesor de los PCB: 0.5 mm
Peso de cobre: 1 oz (1,4 ml) de capas exteriores Finalización de la superficie: Oro de inmersión
Resaltar:

PCB rentables

,

PCBs de alta frecuencia

,

RO4350B PCB

En una era en la que las aplicaciones de alta frecuencia son cada vez más vitales, la demanda de placas de circuitos impresos (PCB) de calidad superior nunca ha sido mayor.hecha de materiales avanzados de Rogers, representa un avance significativo en este campo, ofreciendo un rendimiento y una rentabilidad excepcionales tanto para ingenieros como para diseñadores.



Comprender los materiales RO4350B de Rogers

En el núcleo del éxito del PCB RO4350B está su composición única. Los materiales RO4350B de Rogers combinan el refuerzo de vidrio tejido con hidrocarburos/cerámica,ofreciendo un rendimiento eléctrico que rivaliza con las opciones tradicionales de PTFE al tiempo que garantiza una fabricabilidad similar a la del epoxi/vidrioEsta innovadora construcción permite un control estricto de la constante dieléctrica (Dk) y minimiza las pérdidas, lo que la hace ideal para aplicaciones de alta frecuencia.



Propiedades clave de los PCB RO4350B

El PCB RO4350B cuenta con una constante dieléctrica de 3,48 ± 0,05 a 10 GHz, lo que garantiza una degradación mínima de la señal.un requisito crítico para la electrónica moderna de alta velocidadEstos atributos hacen que los PCB RO4350B sean una opción confiable para diversas aplicaciones, desde telecomunicaciones hasta sensores automotrices.



Propiedad No se incluyen en la lista. Dirección Unidades Condición Método de ensayo
Constante dieléctrica,ε Proceso 3.48 ± 0.05 Z.   10 GHz y 23°C IPC-TM-650 2.5.5.5 Línea de rayas sujetada
Constante dieléctrica,εDiseño 3.66 Z.   de 8 a 40 GHz Método de longitud de fase diferencial
Factor de disipación 0.0037
0.0031
Z.   10 GHz y 23°C
2.5 GHz y 23°C
IPC-TM-650 2.5.5.5
Coeficiente térmico de ε + 50 Z. ppm/°C -50°C a 150°C IPC-TM-650 2.5.5.5
Resistencia por volumen 1.2 x 1010   MΩ.cm Conde A. IPC-TM-650 2.5.17.1
Resistencia de la superficie 5.7 x 109   Conde A. IPC-TM-650 2.5.17.1
Fuerza eléctrica 31.2 ((780) Z. Kv/mm(v/mil) 0.51 mm ((0.020") IPC-TM-650 2.5.6.2
Modulo de tracción 16, 767 ((2,432)
14,153 ((2,053)
X.
Y
MPa (ksi) NT1 el trabajo Las demás partidas
Resistencia a la tracción 203,29,5
El número de personas afectadas
X.
Y
MPa (ksi) NT1 el trabajo Las demás partidas
Fuerza de flexión 255
El número de personas
  MPa
- ¿ Qué pasa?
  IPC-TM-650 2.4.4
Estabilidad dimensional El valor de las emisiones5 X, Y En el caso de los vehículos de motor
(mil/pulgada)
después del grabado+E2/150°C IPC-TM-650 2.4.39A
Coeficiente de expansión térmica 10
12
32
X.
Y
Z.
ppm/°C -55°C a 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA A. No IPC-TM-650 2.4.24.3
Td el tiempo 390   °C TGA   Las demás partidas
Conductividad térmica 0.69   El número de unidades de producción 80 °C Las demás partidas
Absorción de humedad 0.06   % 48 horas de inmersión 0.060"
temperatura de la muestra 50°C
Las demás partidas
Densidad 1.86   Gm/cm3 23°C Las demás partidas
Resistencia de la cáscara de cobre 0.88
5.0
  N/mm
- ¿ Qué pasa?
después de la soldadura flotar 1 onza.
Folias de EDC
IPC-TM-650 2.4.8
Flamabilidad (3) V-0       Sección 94
Proceso libre de plomo compatible - ¿ Qué?



Eficacia de los costes sin comprometerse

Una de las razones más convincentes para elegir los PCB RO4350B es su rentabilidad.que permite reducir los costes de fabricaciónLos ingenieros pueden lograr resultados de alto rendimiento a una fracción del costo asociado con los laminados tradicionales de microondas, lo que hace que RO4350B sea una opción inteligente para proyectos con un presupuesto consciente.



Estabilidad dimensional y resistencia térmica

La estabilidad dimensional es crucial en los diseños de alta frecuencia, y el PCB RO4350B sobresale en este sentido.garantizar un rendimiento fiable en las construcciones de tableros de múltiples capasEl PCB cuenta con una pila de dos capas con:



- espesor de la capa de cobre: 35 μm en ambas capas.
- Rogers RO4350B El grosor del núcleo: 0,338 mm (13,3 mil).
- El espesor del tablero acabado: 0,5 mm.



Además, con una temperatura de transición de vidrio (Tg) superior a 280 ° C (536 ° F), el RO4350B mantiene su integridad estructural incluso en condiciones térmicas extremas.



Rogers RO4350B Los PCB son una opción rentable para aplicaciones de alta frecuencia 0



Absorción y fiabilidad del agua

El PCB RO4350B presenta una baja tasa de absorción de agua de sólo el 0,06%, lo que mejora su fiabilidad en diversos entornos.Esta característica ayuda a prevenir la delaminación y asegura la durabilidad a largo plazo, por lo que es adecuado para aplicaciones en las que la exposición a la humedad es un problema.



Aplicaciones versátiles en todas las industrias

La versatilidad de los PCB RO4350B los hace ideales para varias aplicaciones de alta frecuencia.


- Antenas de estaciones base celulares: apoyo a la creciente demanda de conectividad móvil.


- Etiquetas de identificación RF: Facilitar soluciones de seguimiento eficientes.


- Radar y sensores para automóviles: mejora de la seguridad y precisión de los sistemas de vehículos.


- LNB para satélites de transmisión directa: proporcionar una transmisión de señales de alta calidad.



Normas de control y ensayo de la calidad

Cada PCB se somete a una rigurosa prueba eléctrica del 100% antes del envío, cumpliendo con los estándares de calidad IPC-Clase-2.Este compromiso con la calidad garantiza que cada tablero cumpla con las más altas expectativas de rendimiento, proporcionando tranquilidad a los ingenieros y diseñadores.



Conclusión: El futuro de la tecnología de PCB

En resumen, el PCB RO4350B es una solución revolucionaria para aplicaciones de alta frecuencia, que combina rendimiento, fiabilidad y rentabilidad.Con sus propiedades materiales avanzadas y aplicaciones versátiles, está listo para enfrentar los desafíos de la electrónica moderna.



Rogers RO4350B Los PCB son una opción rentable para aplicaciones de alta frecuencia 1
