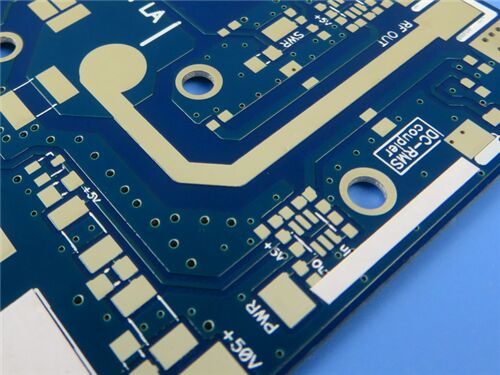

Este PCB RF rígido de 2 capas está diseñado específicamente para aplicaciones de radiofrecuencia (RF) de alto rendimiento,utilizando el material Rogers RO4350B, un laminado de vidrio tejido reforzado con hidrocarburos/cerámicaEstá diseñado para equilibrar el rendimiento eléctrico excepcional (cerca de PTFE/vidrio tejido) con la fabricabilidad de epoxi/vidrio,lo que lo hace ideal para sistemas de RF que requieren una transmisión de señal confiable y un rendimiento estable.
Especificación de los PCB
| Parámetro |
Detalles |
| Número de capas |
2 capas (estructura RF rígida) |
| Materiales básicos |
Rogers RO4350B (laminado cerámico/hidrocarburo reforzado con vidrio tejido patentado) |
| Dimensiones del tablero |
54 mm × 68 mm por pieza (1 PCS), tolerancia ±0,15 mm |
| Traza/espacio mínimo |
4 mils (traza) / 6 mils (espacio) |
| Tamaño mínimo del agujero |
0.3 mm |
| Vías |
No hay vías ciegas; vías totales: 101; espesor de revestimiento vía: 20 μm |
| espesor del tablero terminado |
1.6 mm |
| Peso de cobre acabado |
1 oz (1.4 ml) para las capas exteriores |
| Finalización de la superficie |
Plata de inmersión |
| Peluquería |
Blanco en la capa superior; sin serigrafía en la capa inferior |
| Máscara de soldadura |
Azul en la capa superior; sin máscara de soldadura en la capa inferior |
| Garantizar la calidad |
Prueba eléctrica al 100% antes del envío |
Posibilidad de acumular PCB
| Nombre de la capa |
El material |
El grosor |
| Capa superior (Copper_layer_1) |
Cubiertas |
35 μm |
| Capa de sustrato |
El núcleo de Rogers RO4350B |
1.524 mm (60 mil) |
| Capa inferior (Copper_layer_2) |
Cubiertas |
35 μm |
Rogers RO4350B Introducción al material
Los materiales RO4350B de Rogers son hidrocarburos/cerámicas patentadas reforzadas con vidrio tejido que combinan un rendimiento eléctrico cercano al PTFE/vidrio tejido con la fabricabilidad del epoxi/vidrio.Estos laminados ofrecen un control estricto sobre la constante dieléctrica (Dk) y mantienen bajas pérdidas al utilizar los mismos métodos de procesamiento que los materiales epoxi/vidrio estándarDisponible a una fracción del costo de los laminados de microondas convencionales, el RO4350B no requiere los tratamientos especiales a través del agujero o los procedimientos de manipulación necesarios para los materiales basados en PTFE.Además, los laminados RO4350B están clasificados UL 94 V-0, lo que los hace adecuados para dispositivos activos y diseños de RF de alta potencia.
Materiales clave Características
| Características |
Especificación/descripción |
| Constante dieléctrica (Dk) |
3.48 ± 0,05 a 10 GHz y 23°C |
| Factor de disipación |
0.0037 a 10 GHz y 23°C |
| Coeficiente térmico de Dk |
+50 ppm/°C (entre -50°C y 150°C) |
| Conductividad térmica |
0.69 W/m/°K |
| Coeficiente de expansión térmica (CTE) |
El eje X: 10 ppm/°C; el eje Y: 12 ppm/°C; el eje Z: 32 ppm/°C |
| Temperatura de transición del vidrio (Tg) |
> 280 °C |
| Absorción de agua |
00,06% (baja absorción de agua) |
| Calificación de inflamabilidad |
Se aplican los siguientes requisitos: |
| Fabricabilidad |
Compatible con los métodos de procesamiento estándar de epoxi/vidrio; no se requieren tratamientos especiales a través del agujero |
Beneficios
Rendimiento superior de RF: el control Dk ajustado y el bajo factor de disipación garantizan una transmisión de señal de alta frecuencia confiable, crítica para las aplicaciones de RF.
Fabricación rentable: utiliza flujos de trabajo de procesamiento de epoxi/vidrio estándar, reduciendo los costos de producción en comparación con los laminados de microondas convencionales.
Alta estabilidad térmica: la alta Tg (> 280 °C) y la excelente conductividad térmica permiten un rendimiento estable en entornos operativos de alta temperatura.
Baja sensibilidad ambiental: baja absorción de agua (0,06%) minimiza la degradación del rendimiento en condiciones húmedas.
Seguridad mejorada: la clasificación de inflamabilidad UL 94-V0 garantiza el cumplimiento de las normas de seguridad para dispositivos activos y diseños de RF de alta potencia.
Trabajos de arte
Tipo de ilustración suministrada: Gerber RS-274-X (formato estándar de la industria para la fabricación de PCB)
Estándar de calidad y disponibilidad
Estándar de calidad: cumple con los estándares de calidad IPC-Clase 2.
Disponibilidad: Se apoya el suministro mundial.
Aplicaciones típicas
- Infraestructuras de telecomunicaciones: Estaciones base celulares, antenas y amplificadores de potencia
- Identificación por RF: etiquetas de identificación por RF
- Electrónica automotriz: radares y sensores para automóviles
-Comunicación por satélite: LNB's (Bloques de ruido bajo) para satélites de transmisión directa
Resumen de las actividades
El PCB RF rígido de 2 capas con material Rogers RO4350B es una solución de alto rendimiento y rentable diseñada para aplicaciones RF exigentes.Combinando un rendimiento eléctrico superior (cerca de los materiales basados en PTFE) con la fabricabilidad de epoxi/vidrio, acabado de superficie plateado de inmersión y cumplimiento de las normas IPC-Clase-2,aborda los principales desafíos en el diseño de sistemas de RF, desde la transmisión estable de señales de alta frecuencia hasta la fabricación de volumen eficienteSu disponibilidad global y su clasificación de seguridad UL 94-V0 la convierten en una opción confiable para proyectos de telecomunicaciones, automoción, RFID y comunicaciones por satélite en todo el mundo.
