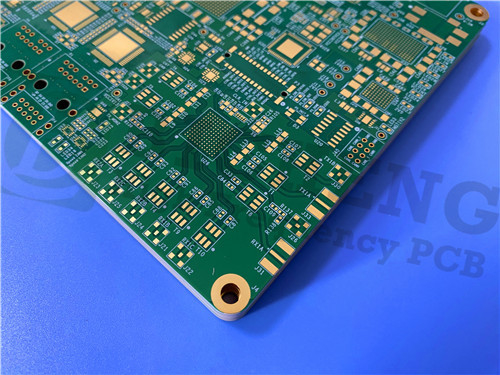

M6 PCB de alta velocidad de baja pérdida de múltiples capas de circuitos de impedancia de 2 mm

Estamos encantados de presentar un PCB de alta velocidad con laminados Megtron 6 (M6), que está específicamente diseñado para aplicaciones en comunicación 5G, radar de onda milimétrica, servidores de alta velocidad,y computación de alto rendimiento (HPC)Con sus excepcionales propiedades eléctricas y térmicas, el laminado M6 garantiza un rendimiento superior en la transmisión de señales de alta frecuencia, lo que lo convierte en una opción ideal para dispositivos electrónicos avanzados..

Características clave del Megtron 6 (M6)
El laminado M6 destaca en el mercado debido a su combinación única de propiedades, lo que lo convierte en un material preferido para aplicaciones de alta frecuencia y alta velocidad.Aquí hay algunas de sus características más destacadas:

1Baja pérdida dieléctrica (Df):

Factor de disipación: 0,002 a 1 GHz/23°C, 0,0037 a 13 GHz

Asegura una pérdida mínima de señal, lo que lo hace ideal para aplicaciones de alta frecuencia.

2Constante dieléctrica estable (Dk):

Dk: 3,4 a 1 GHz/23°C, 3,34 a 13 GHz

Proporciona una transmisión de señal constante a través de un amplio rango de frecuencia.

3Excelente fiabilidad térmica:

Valor de Tg elevado: > 185°C (método DSC), 210°C (método DMA)

Temperatura de descomposición térmica (Td): 410°C (método TGA)

Asegura la estabilidad en condiciones de alta temperatura, por lo que es adecuado para entornos exigentes.

4Baja CTE (coeficiente de expansión térmica):

El eje X/Y: 16 ppm/°C, el eje Z: 45 ppm/°C

Reduce el riesgo de deformación o de laminación durante el ciclo térmico.

5Compatibilidad con el FR-4 Procesamiento:

No se requiere equipo especial, lo que reduce los costes de producción y simplifica la fabricación.

6. RoHS y cumplimiento libre de halógenos:

Cumple con los estándares ambientales mundiales para la fabricación ecológica.

7. Clasificación de inflamabilidad: UL 94V-0

Asegura la seguridad y fiabilidad en entornos de alta temperatura y alto estrés.

Detalles de la acumulación de PCB rígidos de 16 capas
El laminado M6 admite diseños de PCB de 4 a 30 capas, lo que lo hace adecuado para requisitos de circuitos complejos.

Capa de cobre: 35 μm (capas exteriores), 17 μm (capas interiores)

Material de preparación: R-5670 ((G)

Material básico: M6 R5775G ((HVLP)

espesor del tablero: 2,0 mm

Finitura superficial: oro de inmersión de níquel sin electro (ENIG)

Máscara de soldadura: verde (arriba y abajo)

Película de seda: Blanco (arriba y abajo)

El espesor de la chapa: 25 μm

Traza/Espacio mínimo: 3/4 milisegundos

Tamaño mínimo del agujero: 0,2 mm

Control de la impedancia
El laminado M6 garantiza un control preciso de la impedancia para aplicaciones de alta frecuencia:

Impedancia de un solo extremo:

75Ω (L1, 11,8 mils, capa de referencia 4)

50Ω (L1/L16, 5,9 mils, capas de referencia 2/15)

Impedancia diferencial:

100Ω (L1, 5,9 mils/7,87 mils, capa de referencia 2)

100Ω (L10/L12, 3,94 mils/5,9 mils, capas de referencia 11 de septiembre de 2013)

Detalles de la construcción del PCB
Las dimensiones del tablero: 110 mm x 110 mm (± 0,15 mm)

Peso de cobre acabado: 1 onza (capas exteriores), 0,5 onza/1 onza (capas interiores)

vía de llenado: vía de 0.2 mm llena y cubierta

Prueba eléctrica: 100% probada antes del envío

Norma de calidad: IPC-clase 2

Aplicaciones típicas
El laminado Megtron 6 (M6) R-5775 se utiliza ampliamente en las siguientes industrias:

Comunicación 5G: antenas de onda milimétrica, terminales de RF para AAU (unidad de antena activa).

Electrónica automotriz: radar de onda milimétrica de 77 GHz, ADAS (Sistemas avanzados de asistencia al conductor).

Centros de datos: placas base de servidores de alta velocidad, PCB de módulos ópticos 400G/800G.

Aeroespacial: placas de circuitos de alta frecuencia para comunicaciones por satélite y sistemas de radar.

Electrónica de consumo: enrutadores Wi-Fi 6E/7, dispositivos AR/VR.

¿Por qué elegir el PCB Megtron 6 (M6)?
Alto rendimiento: optimizado para aplicaciones de alta frecuencia y alta velocidad.

Eficaz en cuanto a costes: es compatible con la tecnología de procesamiento FR-4 tradicional.

Confiabilidad: Las excelentes propiedades térmicas y eléctricas aseguran la estabilidad a largo plazo.

Disponibilidad mundial: listo para el envío en todo el mundo

Póngase en contacto con nosotros para consultas
Si buscas PCB de alta calidad con laminado Megtron 6 (M6), estamos aquí para ayudarte.Tenemos la experiencia para ofrecer soluciones confiables y rentables.
