Placa de circuito echada a un lado doble de alta velocidad de la microonda del PWB TC600

Productos

PWB de la base del metal

Contacta con nosotros

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contacta ahora

Placa de circuito echada a un lado doble de alta velocidad de la microonda del PWB TC600

Cuota De Producción:	1PCS
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

CHINA

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-196.V1.0

Materia prima:

TC600 1.27m m

Cuenta de la capa:

2 capas

Grueso del PWB:

1,4 milímetros ±0.1

Tamaño del PWB:

120 x 66mm=1up

Máscara de la soldadura:

negro

Serigrafía:

blanco

Peso de cobre:

Final superficial:

Plata de la inmersión, 80,8%

Resaltar:

Tablero de alta velocidad del PWB de la microonda

Microonda Oven Circuit Board del PWB

Tablero echado a un lado doble del PWB de la microonda

Descripción del Producto

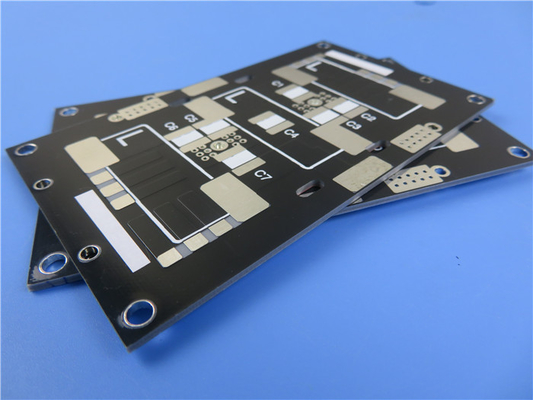

TC600 placa de circuito echada a un lado doble de alta frecuencia de la microonda del PWB 50mil 1.27m m con plata de la inmersión

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Descripción general

Éste es un tipo de gestión de calor que el PWB hizo en el substrato TC600 de Rogers (Arlon) con el grueso 50mil, comenzando el cobre 0.5oz, acabó la máscara de cobre, negra de 1oz de la soldadura en lado componente y la plata de la inmersión plateada en los cojines. Es un tablero de la capa doble manufacturado según estándar de la clase 2 de IPC. Todos los tableros son punta de prueba o accesorio probada del 100%, del vuelo eléctrica de la prueba, antes de envío.

Especificaciones del PWB

TAMAÑO DEL PWB	120 x 66mm=1up
TIPO DEL TABLERO	El doble echó a un lado PWB
Número de capas	2 capas
Componentes superficiales del soporte	SÍ
A través de componentes del agujero	NO
PILA DE LA CAPA	cobre ------- capa SUPERIOR de 17um (0,5 onzas) +plate
	TC600 1.27m m
	cobre ------- 17um (0,5 onzas) + capa de la placa BOT
TECNOLOGÍA
Rastro y espacio mínimos:	milipulgada 6 milipulgadas/6
Agujeros mínimos/máximos:	0,5 milímetros/4,0 milímetros
Número de diversos agujeros:	6
Número de agujeros de taladro:	87
Número de ranuras molidas:	0
Número de recortes internos:	0
Control de la impedancia:	no
Número de finger del oro:	0
MATERIAL DEL TABLERO
Epóxido de cristal:	TC600 1.27m m
Externo final de la hoja:	1,0 onzas
Hoja final interna:	N/A
Altura final del PWB:	1,4 milímetros ±0.1
EL PLATEAR Y CAPA
Final superficial	Plata de la inmersión, 80,8%
Suelde la máscara para aplicarse a:	Lado superior y lado inferior
Color de la máscara de la soldadura:	Negro
Tipo de la máscara de la soldadura:	LPI
CONTOUR/CUTTING	Encaminamiento
MARCA
Lado de la leyenda componente	Lado componente
Color de la leyenda componente	Blanco
Fabricante Name o logotipo:	N/A
VÍA	Plateado a través del agujero (PTH), tamaño mínimo 0.5m m.
GRADO DE FLAMIBILITY	94V-0
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema:	0,0059"
Galjanoplastia del tablero:	0,0029"
Tolerancia del taladro:	0,002"
PRUEBA	Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN	fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO	Por todo el mundo, global.

Placa de circuito echada a un lado doble de alta velocidad de la microonda del PWB TC600 0

Nuestras ventajas

1. Las capacidades potentes del PWB apoyan su investigación y desarrollo, ventas y márketing;

2. Los productos y la fabricación del PWB son certificados por organizaciones autorizadas;

3. taller 16000㎡ con capacidad de la salida 30000㎡ y 8000 tipos de PWB por mes;

4. Comprobación rápida de CADCAM y cita libre del PWB;

5. Ninguna cantidad de orden mínima. 1 pedazo está disponible;

6. Un equipo con la pasión, la disciplina, la responsabilidad y la honradez;

7. Más que los años 19+ de experiencia de alta frecuencia del PWB;

8. Capacidad del PWB del prototipo a la capacidad de la producción de volumen;

9. Entrega a tiempo: El >98%, tarifa de la denuncia del cliente: <1>

10. Clase 3 de la clase 2/IPC de IPC;

Nuestras capacidades del PWB (2022)

Parámetro	Valor
Cuentas de la capa	1-32
Material del substrato	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 alto CTI>600V; Polyimide, ANIMAL DOMÉSTICO; Base etc. del metal.
Tamaño máximo	Prueba que vuela: 900600m m, prueba 460380m m, ninguna prueba 1100*600m m del accesorio
Tolerancia del esquema del tablero	±0,0059"(0.15m m)
Grueso del PWB	0,0157" - 0,3937" (0.40m m--10.00m m)
Tolerancia del grueso (T≥0.8mm)	el ±8%
Tolerancia del grueso (t<0.8mm)	el ±10%
Grueso de la capa del aislamiento	0,00295" - 0,1969" (0.075m m--5.00m m)
Pista mínima	0,003" (0.075m m)
Espacio mínimo	0,003" (0.075m m)
Grueso de cobre externo	los 35µm--los 350µm (1oz-10oz)
Grueso de cobre interno	el 17µm--los 350µm (0.5oz - 10oz)
Agujero de taladro (mecánico)	0,0079" - 0,25" (0.2m m--6.35m m)
Agujero acabado (mecánico)	0,0039" - 0,248" (0.10m m--6.30m m)
DiameterTolerance (mecánico)	0,00295" (0.075m m)
Registro (mecánico)	0,00197" (0.05m m)
Relación de aspecto	12:1
Tipo de la máscara de la soldadura	LPI
Min Soldermask Bridge	0,00315" (0.08m m)
Min Soldermask Clearance	0,00197" (0.05m m)
Enchufe vía diámetro	0,0098" - 0,0236" (0.25m m--0.60m m)
Tolerancia del control de la impedancia	el ±10%
Final superficial	HASL, HASL SI, ENIG, lata de la inmersión, plata de la inmersión, OSP, finger del oro, etc. plateado oro puro.
