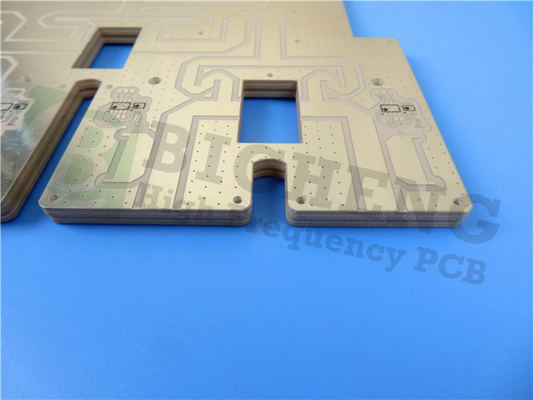

AD1000 PCB de microondas construido en sustratos de 50 mil para antena de radar

Introducción:

Hola, hoy vamos a profundizar en el fascinante mundo de los sustratos avanzados para circuitos electrónicos y explorar las propiedades excepcionales de AD1000.Discutiremos lo que diferencia a AD1000 de otros sustratos, su notable material PTFE reforzado de vidrio tejido, y cómo proporciona una estabilidad dimensional y robustez mecánica sin igual.El AD1000 está revolucionando la miniaturización de circuitos y abriendo nuevas posibilidades para los amplificadores de potencia, filtros, acopladores, y más.

1Propiedades eléctricas:

El AD1000 cuenta con propiedades eléctricas excepcionales: su constante dieléctrica varía con el grosor, alcanzando un valor impresionante de 10,2 a 10 GHz, mientras que el valor a 1 MHz aún no se ha determinado.El factor de disipación es igualmente notable, con un valor de 0,0023 a 10 GHz y aún por determinar a 1 MHz.

El coeficiente de temperatura de la constante dieléctrica a 10 GHz es de -380 ppm/°C, lo que indica cambios significativos en la constante dieléctrica con la temperatura.Si sus dispositivos o sistemas dependen de un rendimiento eléctrico constante, la selección cuidadosa del material es crucial.

AD1000 exhibe una excepcional resistividad de volumen y resistividad de superficie, mostrando excelentes propiedades de aislamiento.40x10^9 MΩ-cm y 5.36x10^7 MΩ-cm, así como los valores de resistividad superficial de 1.80x10^9 MΩ y 3.16x10^8 MΩ.

Según las normas IPC TM-650, el AD1000 soporta una potencia eléctrica de 622 voltios por milímetro, posee una tensión de ruptura dieléctrica superior a 45 kV,y muestra una impresionante resistencia al arco superior a 180 segundos.

2Propiedades térmicas:

El AD1000 sobresale en propiedades térmicas, esenciales para el funcionamiento fiable de los sistemas electrónicos.que le permite resistir ambientes de alta temperatura sin comprometer su integridadAdemás, el AD1000 presenta características de expansión térmica notables, con una CTE (X, Y) de 8 ppm/°C y 10 ppm/°C respectivamente, y una CTE (Z) de 20 ppm/°C desde 50-150oC.

3Propiedades mecánicas:

AD1000 no sólo posee propiedades eléctricas y térmicas excepcionales, sino que también muestra una resistencia mecánica impresionante.incluso después de la tensión térmicaA temperaturas elevadas de 150oC, la resistencia de la cáscara se mantiene alta a 13.6 lb/in.

Con un módulo de Young de 200 kpsi, el AD1000 es rígido y resistente a la deformación.garantizar la resistencia y la durabilidad en aplicaciones exigentes.

AD1000 muestra una resistencia a la tracción de 5.1 kpsi (dirección de la máquina) y 4.3 kpsi (dirección transversal), destacando su capacidad para soportar fuerzas de tensión.con un módulo de compresión superior a 425 kpsi, manteniendo la forma y la integridad estructural bajo cargas de compresión significativas.

4Propiedades físicas:

AD1000 presenta excelentes propiedades físicas, incluida una baja tasa de absorción de agua de sólo el 0,03%, lo que garantiza una excepcional resistencia a la humedad.proporcionando una solución ligera pero robusta para diversas aplicaciones electrónicasLa conductividad térmica del AD1000 es de 0,81 W/mK, lo que facilita una disipación de calor eficiente y mejora el rendimiento general del dispositivo.

El AD1000 cumple con estrictos estándares de inflamabilidad, alcanzando una clasificación V0 en la clasificación UL-94.y vapor de agua recuperados a 125oC y ≤10-6 torr.

Nuestra capacidad de PCB (AD1000):

Conclusión:

AD1000 es un sustrato notable que ofrece propiedades eléctricas, térmicas, mecánicas y físicas incomparables.Su material único de PTFE reforzado con vidrio tejido proporciona una excepcional estabilidad dimensional y robustez mecánica, lo que lo convierte en una opción ideal para aplicaciones exigentes en amplificadores de potencia, filtros, acopladores y más.

Con nuestra experiencia y capacidades avanzadas, podemos ofrecer soluciones de PCB confiables y de alto rendimiento adaptadas a sus necesidades específicas.
