vidrio de epoxy ITEQ FR4 de 1.0m m PWB de plata de la inmersión de la placa de circuito de 2 capas

Cuota De Producción:	1PCS
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-470.V1.0

Materia prima:

Recuento de capas:

2 capas

Espesor de PCB:

1.0m m ±0.1

Tamaño de placa de circuito impreso:

120x79mm = 4 Uds.

Máscara de soldadura:

verde

Serigrafía:

Blanco

Peso de cobre:

Acabado superficial:

Inmersión de plata

Resaltar:

1.0m m placa de circuito de 2 capas

ITEQ FR4 placa de circuito de 2 capas

PWB de plata de la inmersión de ITEQ FR4

Descripción del Producto

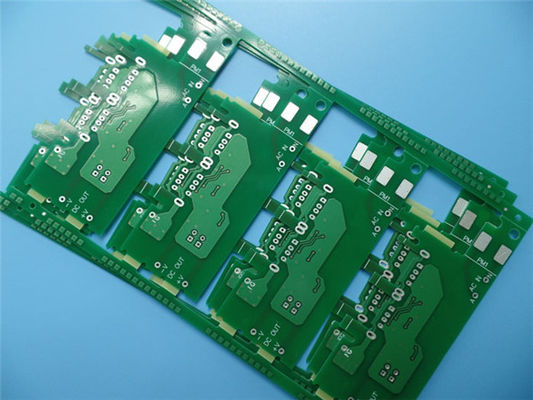

PCB de plata de inmersión en placa de circuito de 2 capas de vidrio epoxi ITEQ FR-4 de 1,0 mm para cargador USB

1.1 Descripción general

Este es un tipo de placa de circuito impreso de 2 capas construida sobre sustrato FR-4 con Tg 170°C para la aplicación de cargador USB. Tiene 1,0 mm de espesor con serigrafía blanca (Taiyo) sobre máscara de soldadura verde (Nanya) y almohadillas de plata de inmersión. El material base es de Taiwán ITEQ y suministra hasta 4 PCB por panel. Se fabrican según IPC 6012 Clase 2 utilizando los datos Gerber suministrados. Cada 30 paneles se empaquetan para su envío.

1.2 Características y beneficios

Excelente resistencia térmica y adecuado para procesos sin plomo.

Puede ser operación horizontal y tiene alta eficiencia.

inspección AOI

Satisfacer sus necesidades de PCB desde el prototipo hasta la producción en masa.

cotización de 12 horas

Capacidad de prototipo de PCB

1.3 Aplicación

Enrutador inalámbrico

Adaptador Bluetooth para PC

Controlador de motores

Seguimiento GSM

Módem HSDPA

1.4 Parámetros y hoja de datos

TAMAÑO DE LA PCB	120x79mm = 4 Uds.
TIPO DE TARJETA	PCB de doble cara
Número de capas	2 capas
Componentes de montaje en superficie	SÍ
Componentes de orificio pasante	SÍ
APILAMIENTO DE CAPAS	cobre ------- 17.8um(0.5oz)+PLATO
	FR-4 0,8 mm
	cobre ------- 17.8um(0.5oz)+PLATO
TECNOLOGÍA
Seguimiento y espacio mínimos:	4mil/4mil
Agujeros mínimos/máximos:	0,5/3,8 mm
Número de agujeros diferentes:	4
Número de agujeros de perforación:	135
Número de ranuras fresadas:	1
Número de recortes internos:	0
Control de impedancia	No
MATERIAL DEL TABLERO
Epoxi de vidrio:	FR-4, ITEQ IT-180A TG>170
Lámina final externa:	1oz
Lámina final interna:	0 onzas
Altura final de PCB:	1,0 mm ±0,1
PLACA Y RECUBRIMIENTO
Acabado superficial	Plata de inmersión, Ag>0,15 µm
Máscara de Soldadura Aplicar a:	Superior e inferior, mínimo 12 micras.
Color de máscara de soldadura:	Verde, LP-4G G-05, suministrado por Nanya
Tipo de máscara de soldadura:	LPSM
CONTORNO/CORTE	Enrutamiento
CALIFICACIÓN
Lado de la leyenda del componente	ARRIBA
Color de la leyenda del componente	Blanco, S-380W, suministrado por Taiyo.
Nombre o logotipo del fabricante:	Marcado en el tablero en conductor y patas ZONA LIBRE
A TRAVÉS DE	Agujero pasante chapado (PTH), mediante tienda de campaña.
CALIFICACIÓN DE FLAMIBILIDAD	Aprobación UL 94-V0 MÍN.
TOLERANCIA DE DIMENSIONES
Dimensión del contorno:	0,0059" (0,15 mm)
Chapado de tablero:	0,0030" (0,076 mm)
Tolerancia de perforación:	0,002" (0,05 mm)
PRUEBA	Prueba eléctrica 100% antes del envío.
TIPO DE OBRA A SUMINISTRAR	archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc.
VÍA DE SERVÍCIO	En todo el mundo, a nivel mundial.

1.5 Laminado/preimpregnado ITEQ: IT-180ATC / IT-180ABS

Propiedad	Espesor<0,50 mm		Espesor≧0,50 mm		Unidades	Método de prueba
	[0,0197 pulgadas]		[0,0197 pulgadas]		Unidades	Método de prueba
	Valor típico	Especulación	Valor típico	Especulación	Métrico	IPC-TM-650
	Valor típico	Especulación	Valor típico	Especulación	(Inglés)	(o como se indica)
Fuerza de pelado, mínima					N/mm	2.4.8
A. Lámina de cobre de perfil bajo y lámina de cobre de perfil muy bajo: todos los pesos de cobre > 17 mm [0,669 mil]					(libras/pulgada)	2.4.8.2
B. Lámina de cobre de perfil estándar	0,88 (5,0)	0,70 (4,00)	0,88 (5,0)	0,70 (4,00)		2.4.8.3
1. Después del estrés térmico
2. A 125°C [257 F]
3. Soluciones posteriores al proceso	1,23 (7,0)	0,80 (4,57)	1,40 (8,0)	1,05 (6,00)
	1,05 (6,0)	0,70 (4,00)	1,23 (7,0)	0,70 (4,00)
	1,05 (6,0)	0,55 (3,14)	1,23 (7,0)	0,80 (4,57)
Resistividad de volumen, mínima					MW-cm	2.5.17.1
A.C-96/35/90	3.0x10¹⁰	106	--	--
B. Después de la resistencia a la humedad	--	--	3.0x10¹⁰	104
C. A temperatura elevada E-24/125	5.0x10¹⁰	103	1.0x10¹⁰	103
Resistividad superficial, mínima					megavatio	2.5.17.1
A.C-96/35/90	3.0x10¹⁰	104	--	--
B. Después de la resistencia a la humedad	--	--	3.0x10¹⁰	104
C. A temperatura elevada E-24/125	4.0x10¹⁰	103	4.0x10¹⁰	103
Absorción de humedad, máxima	--	--	0,12	0,8	%	2.6.2.1
Ruptura dieléctrica, mínima	--	--	60	40	kV	2.5.6
Permitividad (Dk, 50% de contenido de resina)		5.4		5.4	--
(Laminado y preimpregnado laminado)
Un 1MHz	4.4		4.4			2.5.5.9
B 1 GHz	4.4		4.4
C 2GHz	4.2		4.3			2.5.5.13
D. 5GHz	4.1		4.1
E. 10 GHz	4		4.1
Tangente de pérdida (Df, 50 % de contenido de resina)		0.035		0.035	--
(Laminado y preimpregnado laminado)
Un 1MHz	0,015		0.014			2.5.5.9
B 1 GHz	0,015		0,015
C 2GHz	0,015		0,015			2.5.5.13
D. 5GHz	0,016		0,016
E. 10 GHz	0,017		0,016
Resistencia a la flexión, mínima					N/mm²	2.4.4
A. Dirección longitudinal	--	--	500-530	415	(libras/pulg.²)
	--	--	(72.500-76.850)	-60,190
B. Dirección transversal	--	--	410-440	345
	--	--	(59.450-63.800)	-50.140
Resistencia al arco, mínima	125	60	125	60	s	2.5.1
Estrés térmico 10 s a 288 °C [550,4 F], mínimo					Clasificación	2.4.13.1
A. sin grabar	Aprobar	Pase visual	Aprobar	Pase Visual
B. Grabado	Aprobar	Pase Visual	Aprobar	Pase visual
Fuerza eléctrica, mínima	45	30	--	--	kV/mm	2.5.6.2
(Laminado y preimpregnado laminado)	45	30	--	--	kV/mm	2.5.6.2
inflamabilidad,	V-0	V-0	V-0	V-0	Clasificación	UL94
(Laminado y preimpregnado laminado)	V-0	V-0	V-0	V-0	Clasificación	UL94
Temperatura de transición vítrea (DSC)	175	170 mínimo	175	170 mínimo	DO	2.4.25
Temperatura de descomposición	--	--	345	340 mínimo	DO	2.4.24.6
Temperatura de descomposición	--	--	345	340 mínimo	DO	(5% de pérdida de peso)
CTE del eje X/Y (40 ℃ a 125 ℃)	--	--	10--13	--	PPM/˚C	2.4.24
CTE del eje Z						2.4.24
A. Alfa 1	--	--	45	60 máximo	PPM/˚C
B. Alfa 2	--	--	210	300 máximo	PPM/˚C
C. 50 a 260 grados C.	--	--	2.7	3.0 máximo	%
Resistencia Térmica						2.4.24.1
A T260	--	--	>60	30 mínimo	Minutos
B T288	--	--	>30	15 mínimo	Minutos
Resistencia CAF	--	--	Aprobar	AABUS	Pasa/falla	2.6.25
