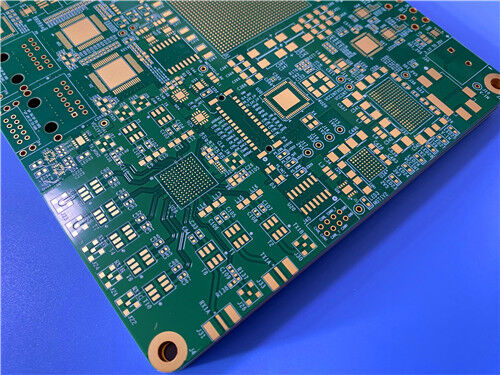

El Megtron 6 de 14 capas de alta velocidad es un circuito impreso multicapa de alta fiabilidad con pérdidas muy bajas ideal para redes de alta velocidad, comunicaciones móviles y sistemas electrónicos HDI de alta densidad.Adopción de un sustrato de baja pérdida de alta calidad de Panasonic Megtron 6, este PCB de 14 capas ofrece una destacada estabilidad dieléctrica, una resistencia térmica superior y un rendimiento de control de impedancia preciso.Cumple plenamente con las estrictas normas industriales IPC-3 para admitir la transmisión de señales de alta frecuencia y alta velocidad con una latencia y atenuación de señal mínimas.
Este PCB de alta velocidad personalizado adopta una configuración de espesor de cobre diferenciado: 1 oz capas exteriores de cobre para una conducción estable de alta corriente y un rendimiento de soldadura confiable, y 0.5 oz capas de cobre interior para el enrutamiento de líneas finas y el diseño de alta densidadEl espesor de la placa terminada es de 1,64 mm, con un tamaño único de 178,8 × 169 mm. El producto se envía en una combinación de paneles 2 × 2 (4 piezas en total), con bordes de proceso de ancho de 5 mm reservados en los cuatro lados.Con una máscara de soldadura verde y una pantalla de seda blanca, además de un acabado de superficie de níquel-paládio-oro de primera calidad, la placa garantiza una excelente resistencia a la oxidación y una solderabilidad estable.satisfacer los requisitos de producción de lotes de PCB de alta velocidad de alto nivel y de funcionamiento fiable a largo plazo.
Parámetros precisos de control de la impedancia
Este PCB Megtron 6 de 14 capas implementa un estricto control de impedancia de microstripe y stripline para señales de extremo único y diferencial, eliminando la reflexión de la señal de alta velocidad,distorsión de la transmisión cruzada y de la forma de onda para garantizar la integridad completa de la señal:
| Tipo de impedancia |
Impedancia de objetivo |
Ancho de línea |
Espaciamiento de líneas |
| Microstrip |
50Ω |
0.2 mm |
- |
| Microstrip |
100Ω (diferencial) |
0.1 mm |
0.101 mm |
| Línea de rayas |
50Ω |
0.1 mm |
- |
| Línea de rayas |
100Ω (diferencial) |
0.2 mm |
0.102 mm |

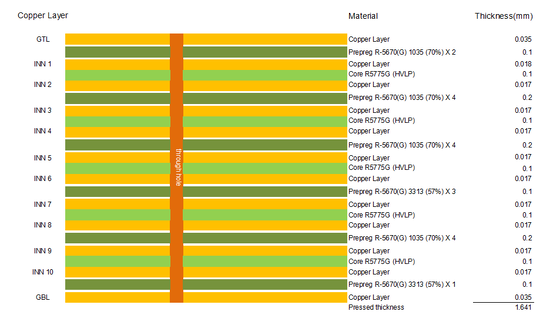

Especificaciones de los PCB Megtron 6 de 14 capas
| Parámetro |
Especificación detallada |
| Número de capas de PCB |
PCB de alta velocidad de 14 capas con pérdida ultrabaja |
| Materiales básicos |
Substrato de baja pérdida de alta velocidad de Panasonic Megtron 6 |
| espesor del tablero terminado |
1.64 mm |
| espesor de cobre |
Capa exterior: 1 onza; capa interior: 0.5 onzas |
| Tratamiento de la superficie |
Palladio de níquel con chapa de oro |
| Máscara de soldadura y tela de seda |
Máscara de soldadura verde con serigrafía blanca |
| Dimensión del tablero y envío |
178.8×169mm, 4PCS (2×2 panel), 5mm de cuatro lados de los bordes del proceso |
| Procesos básicos |
IPC-4761 TÍPULO VII Enchufe de resina, control preciso de la impedancia de las microrruedas y de las líneas |
| Estándar de calidad |
Norma industrial de alta fiabilidad IPC-3 |

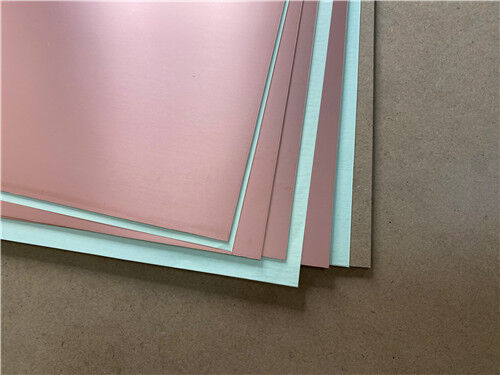

¿Qué es el Megtron 6?
Megtron 6 es un sustrato de PCB de alta velocidad de alta calidad con pérdidas ultrabajas, que sirve como material estándar de la industria para alta frecuencia, alta velocidad digital y HDIcircuito multicapaEquipado con tela de vidrio de baja densidad de Dk (R-5775) y prepreg combinado (R-5670), Megtron 6 presenta un rendimiento dieléctrico extremadamente estable en las bandas de frecuencia de banda ancha,satisfacer perfectamente las demandas de transmisión de señales de alta velocidad para la creación de redes, comunicaciones móviles y dispositivos inalámbricos.
Con una constante dieléctrica y un factor de disipación muy bajos, Megtron 6 reduce eficazmente la pérdida de señal de alta velocidad y la latencia de transmisión.Bajo coeficiente de expansión térmica y resistencia superior a la humedad, manteniendo propiedades físicas y eléctricas estables bajo soldadura a altas temperaturas y operación a largo plazo con una gran carga.Apoyo al diseño de interconexiones de alta densidad HDI y a los flujos de trabajo de procesamiento industrial estándar, Megtron 6 es el sustrato preferido para aplicaciones de PCB multicapa de alta velocidad de alta gama.
| Número de la parte |
La información que se incluye en el anexo I se incluirá en el anexo II. |
La información que se incluye en el anexo I se incluirá en el anexo II. |
Se aplicará el método de ensayo de la norma de calidad de los productos. |
| Tg (DSC) |
185 °C |
185 °C |
185 °C |
| Tg (DMA) |
210 °C |
210 °C |
El contenido de nitrógeno |
| Td (decomposición térmica) (°C) |
410 °C |
410 °C |
410 °C |
| T288 (sin Cu) (min) |
> 120 minutos |
> 120 minutos |
> 120 minutos |
| T288 (con Cu) (min) |
> 120 minutos |
> 120 minutos |
> 120 minutos |
| CTE-Y |
14 a 16 ppm/°C |
14 a 16 ppm/°C |
14 a 16 ppm/°C |
| CTE-Y |
14 a 16 ppm/°C |
14 a 16 ppm/°C |
14 a 16 ppm/°C |
| CTE-Z |
45 ppm/°C |
45 ppm/°C |
45 ppm/°C |
| CTE α2 eje Z: Método de ensayo IPC-TM-650 2.4.24La condición A (ppm/°C) |
260 ppm/°C |
260 ppm/°C |
260 ppm/°C |
| Conductividad térmica (W/m)- ¿ Qué pasa?K) El |
0.42 W/m · K |
0.42 W/m · cm |
0.42 W/m · cm |
| Resistencia de volumen (MΩ)- ¿ Qué pasa?En m) |
1 x 109 MΩ · cm |
1 x 109 MΩ · cm |
1 x 109 MΩ · cm |
| Resistencia superficial (mΩ) |
1 x 108 MΩ |
1 x 108 MΩ |
1 x 108 MΩ |
| La constante dieléctrica (Dk) @ 1 GHz; método de ensayo IPC-TM-650; condición C-24/23/50 |
3.4 |
3.4 |
3.4 |
| La constante dieléctrica (Dk) @ 10Ghz; método de ensayo IPC-TM-650; condición C-24/23/50 |
¿Qué quieres decir? |
¿Qué quieres decir? |
¿Qué quieres decir? |
| Constante dieléctrica (Dk) @ 12Ghz; Método de ensayo Resonador de disco circular de tipo equilibrado; Condición C-24/23/50 |
3.4 |
3.4 |
3.4 |
| Df en 1 GHz |
0.002 |
0.002 |
0.002 |
| Df en 10 GHz |
¿Qué quieres decir? |
¿Qué quieres decir? |
¿Qué quieres decir? |
| Df en 12 GHz |
0.004 |
0.004 |
0.004 |
| Absorción de agua (%) |
0.14% |
0.14% |
0.14% |
| La proporción de Poisson |
0.2 |
0.2 |
0.2 |
| La velocidad de deslizamiento de la luz es la velocidad de deslizamiento de la luz. |
19 GPa |
19 GPa |
19 GPa |
| Se aplicará el método de ensayo de la prueba de resistencia. |
18 GPa |
18 GPa |
18 GPa |
| Resistencia al pelado (1 oz. cu) (kN/m) |
0.8 (Cu:H-VLP) kN/m |
0.8 (Cu:H-VLP) kN/m |
0.8 (Cu:H-VLP) kN/m |
| Flamabilidad |
Las demás: |
Las demás: |
Las demás: |
Megtron 6 Directrices para el procesamiento y almacenamiento
Los laminados y pre-preg Megtron 6 requieren procedimientos estandarizados de almacenamiento y procesamiento para mantener un rendimiento óptimo de pérdida ultra baja y estabilidad estructural.El almacenamiento en un lugar plano en un ambiente fresco y seco es obligatorio para evitar la flexión y el rasguño de la superficie.Prepreg necesita condiciones de almacenamiento por debajo de 23°C y 50% de H.R., con almacenamiento a largo plazo a una temperatura baja de 5°C.El tiempo acumulado al aire libre de la prepreg expuesta no podrá exceder de 8 horas para evitar la absorción de humedad y la atenuación del rendimiento..
Las capas interiores adoptan una limpieza química profesional y un tratamiento con óxido.Tratamiento completo de secado de eliminación de humedad a 105 °C durante 20-30 minutos elimina eficazmente la humedad superficial e interna, garantizando una alta calidad de laminación y fiabilidad a largo plazo de los PCB.
Áreas de aplicación del Megtron 6 PCB
Equipo de red de alta velocidad:Los demás componentes de las placas de routers, placas centrales de interruptores de red y módulos de transmisión de señales de alta velocidad
Comunicación móvil y inalámbrica:Equipo terminal inalámbrico 5G/6G, placas de circuito de procesamiento de señales de alta frecuencia
Dispositivos HDI de alta densidad:Placas de circuito HDI multicapa que requieren miniaturización y rendimiento de alta fiabilidad
Computación de alto rendimiento:Modulos de almacenamiento de datos y de computación de alta velocidad
Conclusión
Este PCB de alta velocidad de 14 capas Megtron 6 es una solución de circuito multicapa de alta gama con pérdidas ultrabajas para sistemas digitales y de comunicación de alta velocidad.Equipado con un control preciso de la impedancia de la micropista y de la líneaCon un diseño de doble espesor de cobre y un acabado de superficie confiable de níquel-paladio-oro, este PCB de 1,64 mm de espesor ofrece una integridad de señal de alta velocidad ultraestable y fiabilidad operativa a largo plazo.Es la opción ideal para redes de gama alta, comunicaciones inalámbricas y computación de alto rendimiento, proyectos de personalización de PCB de alta velocidad.
