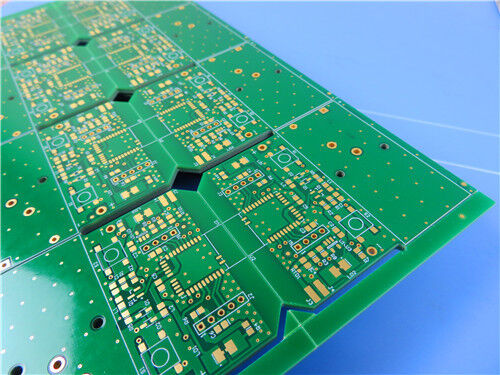

La placa de circuito impreso de baja pérdida de alta velocidad TU-872 SLK de 12 capas es una placa de circuito impreso de alta fiabilidad basada en TG200 de alta calidad modificadaFr-4 Este PCB de alta velocidad atiende al diseño de circuitos de alta frecuencia, coincidencia de impedancia de alta precisión y escenarios de transmisión de señal de baja latencia para computación moderna, redes,y sistemas electrónicos de telecomunicacionesLa adopción de la avanzada estructura de apilamiento de material dieléctrico bajo TU-872 SLK, la placa ofrece un rendimiento eléctrico estable, pérdida de señal mínima,y superior durabilidad térmica y mecánica para aplicaciones multicapa de alto número de capas.
Este PCB de 12 capas personalizado cuenta con una estructura de doble espesor de cobre profesional: capas exteriores de cobre de 1 oz para una conducción estable de alta corriente y una transmisión de señal robusta, y 0.5 oz de capas de cobre interior para apoyar el enrutamiento de líneas ultrafinas y el diseño de alta densidadEl espesor de la placa terminada alcanza los 1,68 mm, con una dimensión estándar de 155 mm × 79,5 mm (1 pieza incluyendo los bordes del proceso).combinado con una máscara de soldadura verde mate y una serigrafía blanca transparente para garantizar la resistencia a la oxidación, la solderabilidad estable, y el marcado de componentes precisos. Todos a través de los agujeros adoptar pleno resina tapado y galvanoplastia estructura de llenado.L3, L5, L10 y L12, este PCB TU-872 SLK mantiene una excelente integridad de la señal con una pérdida de transmisión ultrabaja y una precisión de impedancia constante.
Especificaciones precisas de control de impedancia de múltiples capas
Este PCB de alta velocidad de 12 capas admite una estricta compatibilidad de impedancia personalizada para señales de extremo único y diferencial en capas clave de señal.El diseño preciso de ancho de línea y espaciado elimina la reflexión de la señal, el cruce de sonido y la distorsión de la forma de onda, que cumplen plenamente los requisitos de integridad del circuito de alta velocidad:
Capa superior:Control de impedancia de 90Ω; diferencial de 100Ω (4,9 mil/5,5 mil); un solo extremo de 50Ω (7 mil)
Capa 3:Control de impedancia de 90Ω; diferencial de 100Ω (4,5 mil/4,7 mil); un solo extremo de 50Ω (6 mil)
Capa 5:Diferencial de 100Ω (5mil/6mil); de un solo extremo de 50Ω (9mil)
Capa 10:Control de impedancia de 85Ω (8 millas de ancho de línea)
Capa 12:Diferencial de 100Ω (5mil/5mil); de un solo extremo de 50Ω (7mil)
¿Qué es el TU-872 SLK?
TU-872 SLK es un laminado epoxi FR-4 modificado de alto rendimiento con fibra de vidrio E tejida, diseñado para diseños de PCB multicapa de alta velocidad, baja pérdida y alta frecuencia.Ofrece una constante dieléctrica baja (Dk < 4.0) y un factor de disipación muy bajo (Df < 0,010), manteniendo un rendimiento Dk/Df estable en amplios rangos de frecuencia para minimizar la atenuación de la señal de alta velocidad, el retraso y la distorsión de la forma de onda.
Optimizado con compuestos únicos de la red de alilo, TU-872 SLK supera a los materiales convencionales FR-4 con menor expansión térmica en el eje Z, excelente resistencia a la humedad,Estabilidad química y resistencia a los CAFCompatible con los procesos estándar FR-4 y el reflujo libre de plomo, es adecuado para la producción de PCB de alto recuento de capas con alta estabilidad térmica y un rendimiento fiable a través del agujero.que actúa como un sustrato rentable y de baja pérdida para aplicaciones electrónicas comerciales de alta velocidad y alta frecuencia.
Especificaciones de PCB de alta velocidad de 12 capas TU-872 SLK
| Parámetro |
Especificación detallada |
| Número de capas de PCB |
PCB multicapa de 12 capas de alta velocidad con bajas pérdidas |
| Materiales básicos |
TG200 TU-872 SLK de alto rendimiento modificado con baja pérdida FR-4 |
| espesor del tablero terminado |
1.68 mm |
| espesor de cobre |
Capa exterior: 1 onza; capa interior: 0.5 onzas |
| Tratamiento de la superficie |
Oro de inmersión para una conductividad estable y resistencia a la oxidación a largo plazo |
| Máscara de soldadura y tela de seda |
Máscara de soldadura verde mate con serigrafía blanca |
| Dimensión del tablero |
155 mm × 79,5 mm, 1 pieza (con bordes de proceso) |
| Procesos clave |
Enchufe de resina a través de agujeros completos y relleno por galvanoplastia; control de impedancia de múltiples capas preciso |
| Capas de control de la impedancia |
La compatibilidad de la impedancia de extremo único y diferencial de TOP, L3, L5, L10, L12 |
| Características del material |
Baja Dk/Df, alta Tg, baja CTE, anti-CAF, resistente a la humedad, compatible con el proceso FR-4 |
| Estándar de calidad |
Compatible con el conjunto libre de plomo de la clase 2 IPC |

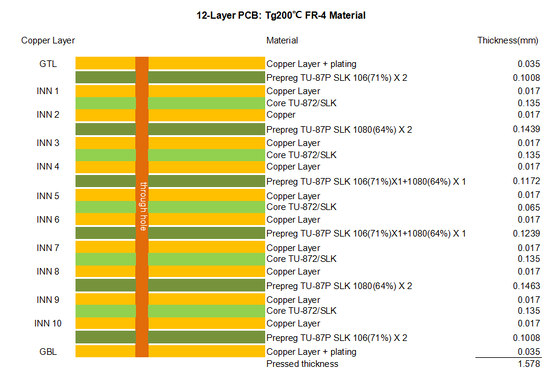

12 capas TU-872 SLKAcoplamiento de PCB
TU-872 SLK Áreas de aplicación típicas
Sistemas de radiofrecuencia:Placas de transmisión y procesamiento de señales de alta frecuencia para equipos de RF de baja latencia
Computación y almacenamiento de alto rendimiento:Los demás dispositivos de almacenamiento de datos, incluidos los dispositivos de almacenamiento de datos
Telecomunicaciones y hardware de las estaciones base:Los demás aparatos y aparatos para la transmisión de señales
Dispositivos de enrutamiento de red:Conmutadores industriales de alta velocidad, enrutadores de oficina y equipos terminales de banda ancha
Electrónica multicapa de alta velocidad:PCB de alto número de capas para entornos de trabajo de alta frecuencia, alta temperatura y alta humedad
