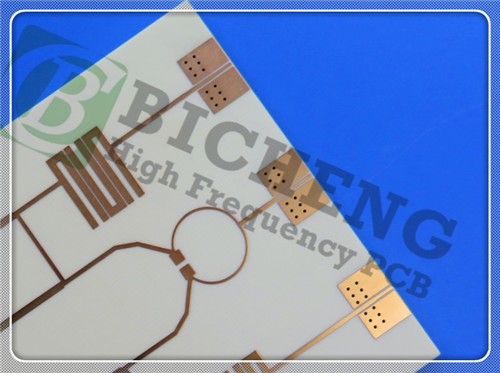

WL-CT338 PCB 30mil doble cara con plata de inmersión

En el panorama de la electrónica en constante evolución, la demanda de fiabilidad y rendimiento de alta frecuencia continúa creciendo.diseñados específicamente para satisfacer estas demandasEste artículo profundiza en los intrincados detalles del WL-CT338, destacando su composición, características, aplicaciones y ventajas sobre los materiales competidores.

1. Introducción al WL-CT338

El PCB WL-CT338 es un producto sofisticado fabricado con laminados revestidos de cobre revestidos con tela de fibra de vidrio de polímero orgánico cerámico.Su estructura a base de resina termoestable está meticulosamente compuesta de resina de hidrocarburos, cerámica y tela de fibra de vidrio, que trabajan juntas para lograr un rendimiento de baja pérdida esencial para aplicaciones de alta frecuencia.El diseño de este PCB facilita técnicas de procesamiento similares a las utilizadas con materiales FR4, proporcionando una alternativa fácil de usar a los materiales tradicionales de PTFE.

Composición y características

La capa dieléctrica del WL-CT338 combina resina de hidrocarburos y cerámica compuesta, lo que garantiza:

- Baja pérdida: ideal para diseños de alta frecuencia, reduciendo la degradación de la señal.


- Resistencia a altas temperaturas: con una temperatura de transición del vidrio (Tg) superior a 280°C, es adecuado para entornos donde la estabilidad térmica es crucial.


- Estabilidad a temperatura: presenta un coeficiente de temperatura estable de constante dieléctrica, lo que garantiza un rendimiento constante a través de temperaturas variables.

2. Características clave

Propiedades dieléctricas

El WL-CT338 cuenta con unas características dieléctricas impresionantes:

- Constante dieléctrica: 3,38 a 10 GHz y 23 °C, proporcionando un excelente equilibrio entre velocidad y pérdida de señal.


- Factor de disipación: un factor de disipación bajo de 0,0029 a 10 GHz minimiza la pérdida de energía en aplicaciones de alta frecuencia.

Gestión térmica

La gestión eficaz del calor es fundamental en los diseños electrónicos.

- Conductividad térmica: una conductividad térmica de 0,7 W/MK garantiza una disipación de calor eficiente, protegiendo los componentes sensibles.


- Baja expansión térmica: el CTE de cobre combinado (coeficiente de expansión térmica) en el eje X (14 ppm/°C), en el eje Y (16 ppm/°C) y en el eje Z (50 ppm/°C) promueve la integridad estructural y la fiabilidad.

Resistencia a la humedad

Con una tasa de absorción de humedad de sólo el 0,04%, el WL-CT338 está diseñado para soportar ambientes húmedos, manteniendo el rendimiento eléctrico y la longevidad.

3Detalles de la construcción del PCB

Cuenta con una robusta acumulación de PCB rígidos de 2 capas:

- Capas de cobre: dos capas de cobre de 35 μm que cubren una capa de material dieléctrico WL-CT338 de 0,762 mm (30 mil).


- Dimensiones: El tablero mide 68,5 mm x 108,3 mm con un grosor final de 0,6 mm.


- Especificaciones de huella y agujero: diseñado con una huella/espacio mínimo de 4/6 milímetros y un tamaño de agujero mínimo de 0,3 mm, para acomodar varios tipos de componentes.

Finalización de la superficie y garantía de la calidad

El acabado de la superficie se logra mediante platado de plata de inmersión, complementado con máscaras de soldadura verdes y serigrafía blanca para una mayor visibilidad.Cada PCB se somete a una rigurosa prueba eléctrica del 100% antes del envío., asegurando que cada unidad cumpla con estándares de calidad elevados.

4Aplicaciones

El PCB WL-CT338 es versátil, con aplicaciones que abarcan varias industrias:

- Telecomunicaciones: ideal para antenas de estaciones base y sistemas de comunicación por satélite, donde la integridad de la señal es primordial.


- Automotriz: se utiliza en radar, sensores y sistemas de navegación, contribuyendo al avance de la tecnología automotriz.


- Tecnología RF: admite amplificadores de potencia y dispositivos RF, garantizando un funcionamiento confiable en escenarios de alta frecuencia.


- WIMAX y antenas distribuidas: adecuadas para sistemas de comunicación inalámbrica modernos, mejorando la conectividad y el rendimiento.

5¿Por qué elegir WL-CT338?

El PCB WL-CT338 no es simplemente un producto; representa un compromiso con la calidad, el rendimiento y la innovación.

- Facilidad de procesamiento: técnicas de procesamiento similares a los materiales FR4 agilizan el diseño y la producción.


- Rendimiento constante: la alta estabilidad en las propiedades dieléctricas garantiza una funcionalidad fiable en aplicaciones exigentes.


- Disponibilidad global: el WL-CT338 está disponible en todo el mundo, por lo que es accesible para diversos proyectos.

Conclusión

En resumen, el PCB WL-CT338 de Wangling es una solución de vanguardia para diseños de alta frecuencia, que combina materiales avanzados con una construcción robusta.Combinado con su versatilidad en aplicaciones, lo convierten en una excelente opción para ingenieros y fabricantes que buscan mejorar sus diseños electrónicos.El WL-CT338 jugará sin duda un papel fundamental en la configuración del futuro de los circuitos de alta frecuencia.
