En el mundo de la electrónica en rápida evolución, la búsqueda del rendimiento a menudo exige materiales y tecnologías innovadores.2LM PCB se destaca como una solución de primer nivel para ingenieros y diseñadores que trabajan en aplicaciones de circuitos electrónicos y de microondas. .
Comprensión de la RT/duroide 6010.2LM Laminados
RT/duroid 6010.2LM es un material compuesto cerámico-PTFE conocido por sus características de alta constante dieléctrica y baja pérdida.este laminado es ideal para circuitos que operan en frecuencias de banda X y por debajoSus propiedades únicas permiten a los diseñadores reducir el tamaño de los circuitos sin sacrificar el rendimiento, lo que lo convierte en un activo vital en los diseños electrónicos modernos.
Características y especificaciones clave
1Constante dieléctrica alta (Dk):
El RT/duroide 6010.2LM cuenta con una constante dieléctrica de 10,2 ± 0,25 a 10 GHz.que es particularmente beneficioso en dispositivos electrónicos compactos donde el espacio es muy importante.
2Factor de disipación bajo:
Con un factor de disipación de solo 0,0023 a 10 GHz, este PCB minimiza la pérdida de señal, asegurando que las señales de alta frecuencia mantengan su integridad incluso a distancias más largas.Esta característica es crucial para aplicaciones como las comunicaciones por satélite y los sistemas de radar..
3Estabilidad térmica:
El PCB presenta una temperatura de descomposición (Td) de 500 °C, lo que garantiza que puede soportar condiciones de funcionamiento extremas.Esta resistencia térmica es esencial para aplicaciones en ambientes donde las fluctuaciones de temperatura son comunes.
4Resistencia a la humedad:
Con una tasa de absorción de humedad de sólo el 0,01%, el RT/duroide 6010.2LM reduce significativamente el riesgo de pérdida eléctrica debido a la humedad.Esta característica es particularmente importante en ambientes al aire libre o de alta humedad, donde la humedad puede comprometer el rendimiento del circuito.
5Expansión térmica controlada:
El PCB presenta bajos coeficientes de expansión térmica (CTE) de 24 ppm/°C en las direcciones X y Y y 47 ppm/°C en la dirección Z.Esta propiedad garantiza un revestimiento confiable a través de agujeros y minimiza el riesgo de delaminación en tablas multicapa.
| NT1valor típico |
| Propiedad |
NT1capacidad de producción |
Dirección |
Unidades |
Condición |
Método de ensayo |
| Constante dieléctrica,ε Proceso |
10.2 ± 0.25 |
Z. |
|
10 GHz y 23°C |
IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
| Constante dieléctrica,εDiseño |
10.7 |
Z. |
|
de 8 GHz a 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación, tanδ |
0.0023 |
Z. |
|
10 GHz/A |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
-425 |
Z. |
ppm/°C |
-50°C a 170°C |
IPC-TM-650 2.5.5.5 |
| Resistencia por volumen |
5 por 105 |
|
¿Qué es eso? |
A. No |
IPC 2.5.17.1 |
| Resistencia de la superficie |
5 por 106 |
|
¿ Qué es eso? |
A. No |
IPC 2.5.17.1 |
| Propiedades de tracción |
Las pruebas de la norma ASTM D638 (0,1/min. de velocidad de deformación) |
| El módulo de Young |
931 ((135) 559 ((81) |
X y |
MPa (kpsi) |
A. No |
| El estrés supremo |
17(2.4) 13(1.9) |
X y |
MPa (kpsi) |
A. No |
| La última cepa |
9 a 15 7 a 14 |
X y |
% |
A. No |
| Propiedades de compresión |
|
Las medidas de ensayo se aplicarán a los productos de la serie A y de la serie B. |
| El módulo de Young |
2144 (311) |
Z. |
MPa (kpsi) |
A. No |
| El estrés supremo |
47 (6.9) |
Z. |
MPa (kpsi) |
A. No |
| La última cepa |
25 |
Z. |
% |
|
| Módulo de flexión |
4364 (633) 3751 (544) |
X. |
MPa (kpsi) |
A. No |
Las demás partidas |
| El estrés supremo |
36 (5.2) 32 (4.4) |
X y |
MPa (kpsi) |
A. No |
| Deformación bajo carga |
0.26 1.3 |
- ¿ Qué? |
% |
Las condiciones de ensayo deben ser las siguientes: |
Las demás partidas |
| Absorción de humedad |
0.01 |
|
% |
D48/50°C 0,050" ((1,27 mm) de espesor |
IPC-TM-650 2.6.2.1 |
| Conductividad térmica |
0.86 |
|
P/m/k |
80 °C |
Las demás partidas |
| Coeficiente de expansión térmica |
24
24
47 |
X.
Y
Z. |
ppm/°C |
23°C/50% de HRC |
IPC-TM-650 2.4.41 |
| Td el tiempo |
500 |
|
°C TGA |
|
Las demás partidas |
| Densidad |
3.1 |
|
G/cm3 |
|
Las demás partidas |
| Calor específico |
1.00(0.239) |
|
j/g/k
(BTU/ib/OF) |
|
Calculado |
| Pelucas de cobre |
12.3 (2.1) |
|
Plie (N/mm) |
después del flotador de soldadura |
IPC-TM-650 2.4.8 |
| Flamabilidad |
V-0 |
|
|
|
Sección 94 |
| Proceso libre de plomo compatible |
- ¿ Qué? |
|
|
|
|
Detalles de la construcción

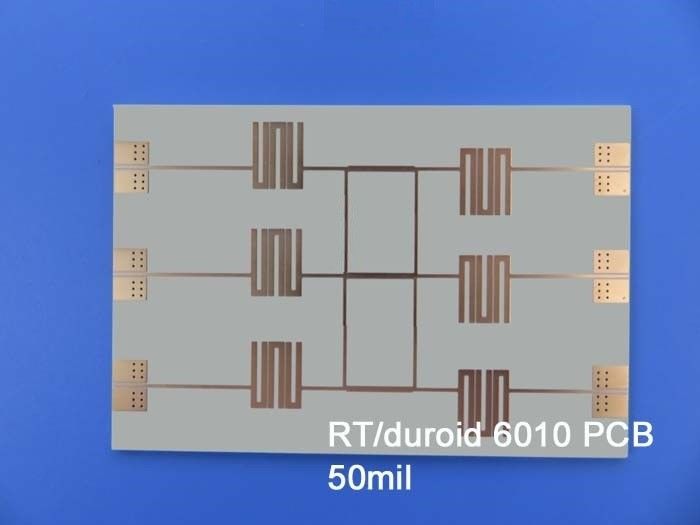

El RT/duroide 6010.2LM PCB está meticulosamente construido con las siguientes especificaciones:
- Empilado: PCB rígido de 2 capas
- Capas de cobre: cada capa de cobre tiene un grosor de 35 μm, lo que proporciona una conductividad robusta.
- Material del núcleo: el núcleo RT/duroide 6010.2LM de 1,27 mm (50 mil) forma el corazón del PCB, proporcionando las propiedades dieléctricas esenciales.
- Especificaciones de huella y agujero: el espacio mínimo de huella es de 5/6 milímetros, y el tamaño mínimo del agujero es de 0,4 mm, lo que permite diseños complejos.
- acabado superficial: el acabado dorado de inmersión mejora la solderabilidad y proporciona una excelente protección contra la oxidación.
Garantizar la calidad
La calidad es primordial en la fabricación de PCB, y el RT/duroid 6010.2LM PCB se adhiere a los estándares IPC-Clase-2.garantizar la fiabilidad y el rendimiento en aplicaciones críticas.
Ventajas del uso de PCB RT/duroide 6010.2LM
1.Reducción del tamaño del circuito:La constante dieléctrica alta permite a los diseñadores crear circuitos más pequeños y eficientes, lo cual es especialmente ventajoso en los dispositivos compactos modernos.
2.Rendimiento de baja pérdida:El bajo factor de disipación garantiza que las señales se transmitan con pérdidas mínimas,crucial para mantener la integridad de las señales de alta frecuencia en aplicaciones tales como amplificadores de potencia y comunicaciones por satélite.
3.Confiabilidad en ambientes hostiles:Con baja absorción de humedad y alta estabilidad térmica, este PCB puede funcionar de manera confiable en una variedad de entornos desafiantes, lo que lo hace adecuado para aplicaciones en aviación, telecomunicaciones,y defensa.
4.Rendimiento del circuito repetible:El estricto control sobre la constante dieléctrica y el grosor se traduce en un rendimiento constante en múltiples placas, un factor esencial para la producción en masa.
| Material de los PCB: |
Compuesto cerámico-PTFE |
| Designación: |
NT1capacidad de producción |
| Constante dieléctrica: |
10.2 ± 0,25 (proceso); 10.7 (diseño) |
| Número de capas: |
1 capa, 2 capas |
| Peso de cobre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| El espesor dieléctrico: |
10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) |
| Tamaño del PCB: |
≤ 400 mm x 500 mm |
| Máscara de soldadura: |
Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: |
Cobre desnudo, HASL, ENIG, estaño de inmersión, plata de inmersión, OSP. |
Aplicaciones típicas
La versatilidad del PCB RT/duroide 6010.2LM lo hace adecuado para una amplia gama de aplicaciones, incluyendo:
- Antennas de parche: ideales para sistemas de comunicación inalámbrica donde el espacio y la eficiencia son críticos.
- Sistemas de comunicación por satélite: sus características de baja pérdida mejoran la integridad de la señal a largas distancias.
- Amplificadores de potencia: diseñados para manejar señales de alta frecuencia con pérdidas mínimas, lo que los hace adecuados para aplicaciones de RF.
- Sistemas de prevención de colisiones de aeronaves: la fiabilidad y el rendimiento son cruciales en las aplicaciones aeroespaciales, donde la seguridad es primordial.
- Sistemas de advertencia por radar en tierra: la alta estabilidad térmica y la baja absorción de humedad de los PCB contribuyen a un rendimiento eficaz en los sistemas de radar.
Conclusión
El PCB RT/duroide 6010.2LM representa un avance significativo en la tecnología de PCB, ofreciendo una combinación única de alta constante dieléctrica, baja pérdida y una robusta estabilidad térmica.Con su construcción meticulosa y rigurosa garantía de calidadEste PCB está preparado para satisfacer las exigentes necesidades de las aplicaciones electrónicas modernas.El PCB 2LM es un componente esencial para lograr un rendimiento y una fiabilidad óptimos.
Explora las posibilidades con RT/duroid 6010.2LM y eleva tus diseños a nuevas alturas!
