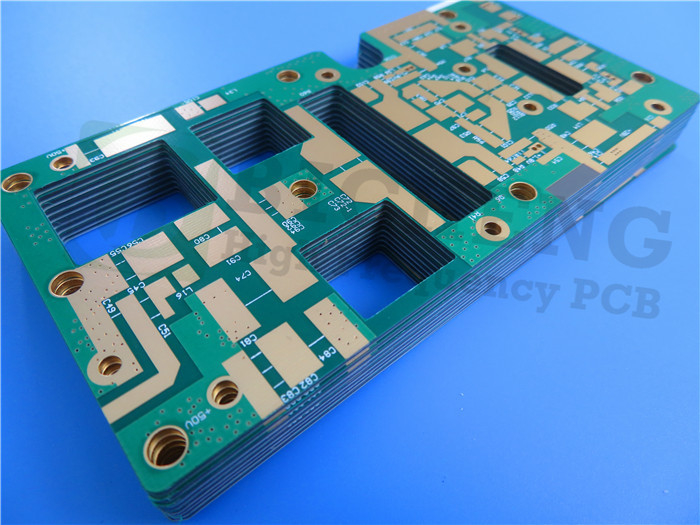

Presentamos nuestra nueva placa de circuito impreso (PCB) de 4 capas diseñada con materiales de alto rendimiento: Rogers RT/duroid 5880 y RO4003C. Esta PCB está diseñada para aplicaciones de alta frecuencia y banda ancha y ofrece confiabilidad y propiedades eléctricas excepcionales.
Presentaciones de materiales
RT/duroide 5880
Rogers RT/duroid 5880 es un laminado de alta frecuencia fabricado a partir de compuestos de PTFE reforzados con microfibras de vidrio. Este material presenta:
- Baja constante dieléctrica (Dk): 2,2 ± 0,02 a 10 GHz
- Baja pérdida: factor de disipación de 0,0009 a 10 GHz
- Uniformidad: Las microfibras orientadas aleatoriamente mejoran la estabilidad del Dk.
| RT/duroid 5880 Valor típico |
| Propiedad |
RT/duroide 5880 |
Dirección |
Unidades |
Condición |
Método de prueba |
| Constante dieléctrica, εProceso |
2.20
2,20 ± 0,02 especificaciones. |
z |
N / A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Constante dieléctrica, εDiseño |
2.2 |
z |
N / A |
8GHz a 40GHz |
Método de longitud de fase diferencial |
| Factor de disipación, tanδ |
0.0004
0.0009 |
z |
N / A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Coeficiente térmico de ε |
-125 |
z |
ppm/℃ |
-50℃a 150℃ |
IPC-TM-650 2.5.5.5 |
| Resistividad de volumen |
2x107 |
z |
Mohm cm |
C/96/35/90 |
ASTM D 257 |
| Resistividad superficial |
3x107 |
z |
Mohm |
C/96/35/90 |
ASTM D 257 |
| Calor específico |
0,96(0,23) |
N / A |
j/g/k
(cal/g/c) |
N / A |
Calculado |
| Módulo de tracción |
Prueba a los 23℃ |
Prueba al 100℃ |
N / A |
MPa(kpsi) |
A |
ASTM D 638 |
| 1070(156) |
450(65) |
incógnita |
| 860(125) |
380(55) |
Y |
| Estrés último |
29(4.2) |
20(2,9) |
incógnita |
| 27(3,9) |
18(2.6) |
Y |
| cepa definitiva |
6 |
7.2 |
incógnita |
% |
| 4.9 |
5.8 |
Y |
| Módulo de compresión |
710(103) |
500(73) |
incógnita |
MPa(kpsi) |
A |
ASTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
z |
| Estrés último |
27(3,9) |
22(3.2) |
incógnita |
| 29(5.3) |
21(3.1) |
Y |
| 52(7,5) |
43(6.3) |
z |
| cepa definitiva |
8.5 |
8.4 |
incógnita |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
z |
| Absorción de humedad |
0,02 |
N / A |
% |
0,62"(1,6 mm) D48/50 |
ASTM D 570 |
| Conductividad térmica |
0,2 |
z |
W/m/k |
80℃ |
ASTM C 518 |
| Coeficiente de expansión térmica |
31
48
237 |
incógnita
Y
z |
ppm/℃ |
0-100℃ |
IPC-TM-650 2.4.41 |
| td |
500 |
N / A |
℃TGA |
N / A |
ASTM D 3850 |
| Densidad |
2.2 |
N / A |
gramos/cm3 |
N / A |
ASTM D 792 |
| Cáscara de cobre |
31,2(5,5) |
N / A |
Pliego(N/mm) |
Lámina EDC de 1 onza (35 mm)
después del flotador de soldadura |
IPC-TM-650 2.4.8 |
| Inflamabilidad |
V-0 |
N / A |
N / A |
N / A |
UL 94 |
| Compatible con procesos sin plomo |
Sí |
N / A |
N / A |
N / A |
N / A |
RO4003C
Rogers RO4003C es un material cerámico/hidrocarburo reforzado con vidrio tejido patentado que combina:
- Constante dieléctrica (Dk): 3,38 ± 0,05 a 10 GHz
- Rentabilidad: Utiliza métodos estándar de procesamiento de epoxi/vidrio.
- Baja Absorción de Humedad: 0,06%, mejorando la fiabilidad.
|
|
| Valor típico de RO4003C |
| Propiedad |
RO4003C |
Dirección |
Unidades |
Condición |
Método de prueba |
| Constante dieléctrica, εProceso |
3,38±0,05 |
z |
|
10 GHz/23 ℃ |
IPC-TM-650 2.5.5.5 Línea de corte sujeta con abrazadera |
| Constante dieléctrica, εDiseño |
3.55 |
z |
|
8 a 40GHz |
Método de longitud de fase diferencial |
| Factor de disipacióntan,δ |
0.0027
0.0021 |
z |
|
10 GHz/23 ℃
2,5 GHz/23 ℃ |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
+40 |
z |
ppm/℃ |
-50 ℃ a 150 ℃ |
IPC-TM-650 2.5.5.5 |
| Resistividad de volumen |
1,7 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistividad superficial |
4,2 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistencia eléctrica |
31,2(780) |
z |
Kv/mm(v/mil) |
0,51 mm (0,020 pulgadas) |
IPC-TM-650 2.5.6.2 |
| Módulo de tracción |
19.650(2.850)
19.450(2.821) |
incógnita
Y |
MPa(ksi) |
RT |
ASTM D 638 |
| Resistencia a la tracción |
139(20,2)
100(14,5) |
incógnita
Y |
MPa(ksi) |
RT |
ASTM D 638 |
| Resistencia a la flexión |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Estabilidad dimensional |
<0,3 |
X,Y |
mmm
(mil/pulgada) |
después del grabado+E2/150℃ |
IPC-TM-650 2.4.39A |
| Coeficiente de expansión térmica |
11
14
46 |
incógnita
Y
z |
ppm/℃ |
-55 ℃ a 288 ℃ |
IPC-TM-650 2.4.41 |
| tg |
>280 |
|
℃ TMA |
A |
IPC-TM-650 2.4.24.3 |
| td |
425 |
|
℃ TGA |
|
ASTM D 3850 |
| Conductividad térmica |
0,71 |
|
W/M/OK |
80℃ |
ASTM C518 |
| Absorción de humedad |
0,06 |
|
% |
48 horas de inmersión 0.060"
Temperatura de la muestra 50 ℃ |
ASTM D 570 |
| Densidad |
1,79 |
|
gramos/cm3 |
23℃ |
ASTM D 792 |
| Resistencia al pelado de cobre |
1.05
(6.0) |
|
N/mm
(pli) |
después de soldar flotar 1 oz.
Lámina EDC |
IPC-TM-650 2.4.8 |
| Inflamabilidad |
N / A |
|
|
|
UL 94 |
| Compatible con procesos sin plomo |
Sí |
|
|
|
|
Especificaciones de PCB
Acumulación:
Capa de cobre 1: 35 μm
RT/duroide 5880: 0,787 mm (31 mil)
Capa de cobre 2: 35 μm
RO4450F Preimpregnado Bondply: 0,101 mm (4 mil)
Capa de cobre 3: 35 μm
RO4003C: 0,203 mm (8 mil)
Capa de cobre 4: 35 μm
Esta PCB mide 110 mm x 51 mm ± 0,15 mm, con un espesor final de 1,3 mm y un peso de cobre de 1 oz (1,4 mils) en las capas interna y externa. Admite un rastro/espacio mínimo de 4/6 mils y un tamaño de orificio mínimo de 0,3 mm, con un espesor de revestimiento de vía de 20 μm.
Para el acabado de la superficie, utiliza oro de inmersión, complementado con una máscara de soldadura verde en la parte superior y sin máscara en la parte inferior. Se aplica una serigrafía blanca en la parte superior para un etiquetado claro de los componentes. Cada PCB se prueba eléctricamente al 100 % antes del envío para garantizar una alta calidad y confiabilidad.
Aplicaciones típicas
- Antenas de banda ancha para aerolíneas comerciales
- Circuitos Microstrip y Stripline
- Aplicaciones de ondas milimétricas
- Sistemas de radar
- Sistemas de guiado
- Antenas de Radio Digital Punto a Punto
Seguro de calidad
Esta PCB cumple con los estándares IPC-Clase 2 y se suministra con el formato artístico Gerber RS-274-X, lo que garantiza la compatibilidad con el software de diseño de PCB estándar de la industria.
Disponibilidad global
Disponible para envíos a todo el mundo, nuestra avanzada tecnología de PCB está lista para satisfacer sus necesidades de aplicaciones de alta frecuencia.
