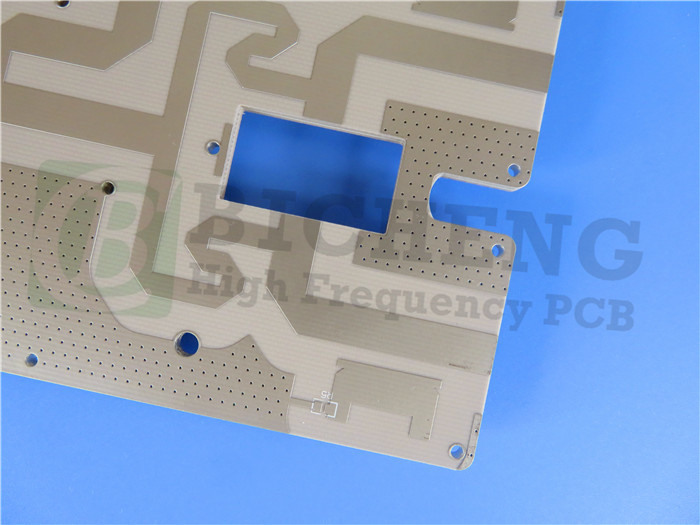

Presentamos nuestra nueva placa de circuito impreso híbrida (PCB), diseñada para aplicaciones de alta frecuencia con un rendimiento y una fiabilidad sin igual.Este PCB avanzado combina los materiales Rogers RO3210 y RO3003, proporcionando una combinación única de estabilidad mecánica y excelentes características eléctricas, lo que lo hace ideal para una amplia gama de aplicaciones exigentes.
Características clave
RO3210 Materiales
- Constante dieléctrica (Dk): 10,2 ± 0.5
- Factor de disipación: 0,0027 a 10 GHz
- Estabilidad térmica:
- Coeficiente de expansión térmica (CTE):
- Ejes X y Y: 13 ppm/°C
- Eje Z: 34 ppm/°C
- Temperatura de descomposición (Td): 500 °C
- Conductividad térmica: 0,81 W/mK
- Clasificación de inflamabilidad: V0 (norma UL 94)
| RO3210 Valor típico |
| Propiedad |
El número de registro de la empresa |
Dirección |
Unidades |
Condición |
Método de ensayo |
| Constante dieléctrica,ε Proceso |
10.2 ± 0.5 |
Z. |
|
10 GHz a 23°C |
IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
| Constante dieléctrica,εDiseño |
10.8 |
Z. |
|
de 8 GHz a 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación, tanδ |
0.0027 |
Z. |
|
10 GHz a 23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
- 459 - ¿Qué es eso? |
Z. |
ppm/°C |
10 GHz de 0°C a 100°C |
IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional |
0.8 |
X, Y |
En el caso de los vehículos de motor |
Conde A. |
Las demás partidas |
| Resistencia por volumen |
103 |
|
MΩ.cm |
Conde A. |
IPC 2.5.17.1 |
| Resistencia de la superficie |
103 |
|
MΩ |
Conde A. |
IPC 2.5.17.1 |
| Modulo de tracción |
579
517 |
Enfermería
CMD |
KPSI |
23°C |
Las demás partidas |
| Absorción de agua |
El valor de las emisiones1 |
- |
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
0.79 |
|
j/g/k |
|
Calculado |
| Conductividad térmica |
0.81 |
|
El valor de las emisiones de CO |
80 °C |
Las demás partidas |
Coeficiente de expansión térmica
(-55 a 288 °C) |
13
34
|
X, Y
Z. |
ppm/°C |
23°C/50% de HRC |
IPC-TM-650 2.4.4.1 |
| Td el tiempo |
500 |
|
°C |
El TGA |
Las demás partidas |
| Densidad |
3 |
|
Gm/cm3 |
|
|
| Resistencia de la cáscara de cobre |
11 |
|
Plí |
1 oz, EDC después de flote de soldadura |
IPC-TM 2.4.8 |
| Flamabilidad |
V-0 |
|
|
|
Sección 94 |
| Proceso libre de plomo compatible |
- ¿ Qué? |
|
|
|
|
RO3003 Materiales
- Constante dieléctrica (Dk): 3 ± 0,04 a 10 GHz/23°C
- Factor de disipación: 0,001 a 10 GHz/23°C
- Estabilidad térmica:
- Td: > 500 °C
- Coeficiente de expansión térmica:
- Eje X: 17 ppm/°C
- Eje Y: 16 ppm/°C
- Eje Z: 25 ppm/°C
- Absorción de humedad: 0,04%
- Conductividad térmica: 0,5 W/mK
| RO3003 Valor típico |
| Propiedad |
Sección 3 |
Dirección |
Unidades |
Condición |
Método de ensayo |
| Constante dieléctrica,ε Proceso |
3.0 ± 0.04 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
| Constante dieléctrica,εDiseño |
3 |
Z. |
|
de 8 GHz a 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación, tanδ |
0.001 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
- ¿ Qué pasa? |
Z. |
ppm/°C |
10 GHz -50°Chasta 150°C |
IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional |
0.06
0.07 |
X.
Y |
En el caso de los vehículos de motor |
Conde A. |
IPC-TM-650 2.2.4 |
| Resistencia por volumen |
107 |
|
MΩ.cm |
Conde A. |
IPC 2.5.17.1 |
| Resistencia de la superficie |
107 |
|
MΩ |
Conde A. |
IPC 2.5.17.1 |
| Modulo de tracción |
930
823 |
X.
Y |
MPa |
23°C |
Las demás partidas |
| Absorción de humedad |
0.04 |
|
% |
D48/50 y D48/50 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
0.9 |
|
j/g/k |
|
Calculado |
| Conductividad térmica |
0.5 |
|
El valor de las emisiones de CO |
50°C |
Las demás partidas |
Coeficiente de expansión térmica
(-55 a 288 años)°C) |
17
16
25 |
X.
Y
Z. |
ppm/°C |
23°C/50% de RH |
IPC-TM-650 2.4.4.1 |
| Td el tiempo |
500 |
|
°CEl TGA |
|
Las demás partidas |
| Densidad |
2.1 |
|
Gm/cm3 |
23°C |
Las demás partidas |
| Resistencia de la cáscara de cobre |
12.7 |
|
En el interior. |
1 oz, EDC después de flote de soldadura |
IPC-TM 2.4.8 |
| Flamabilidad |
V-0 |
|
|
|
Sección 94 |
| Proceso libre de plomo compatible |
- ¿ Qué? |
|
|
|
|
Especificaciones de los PCB
- Encasillado: PCB rígido de 3 capas
- Capa de cobre 1: 35 μm
- Rogers RO3003 Núcleo: 1.524 mm (60 mil)
- RO4450F Bondply: 0,101 mm (4 mil)
- Rogers RO3210 Núcleo: 1.27 mm (50 mil)
- Capa de cobre 1: 35 μm
- Dimensiones: 62,8 mm x 62,8 mm ± 0,15 mm
- El espesor del tablero acabado: 3,0 mm
- Peso de cobre acabado: 1 onza (1,4 ml) en las capas exteriores
- Traza/espacio mínimo: 7/9 mils.
- Tamaño mínimo del agujero: 0,4 mm
- espesor del revestimiento: 20 μm
- acabado de superficie: estaño de inmersión
- Prueba eléctrica: prueba eléctrica al 100% antes del envío
Áreas de aplicación
Este PCB híbrido está diseñado para varias aplicaciones de alto rendimiento, incluyendo:
- Tecnologías de la automoción: sistemas de prevención de colisiones y antenas de posicionamiento global por satélite
- Telecomunicaciones: sistemas inalámbricos, antenas de microplaques y satélites de transmisión directa
- Control remoto: enlace de datos en sistemas de cable y lectores remotos de contadores
- Soluciones de infraestructura: sistemas de energía, LMDS, banda ancha inalámbrica e infraestructura de estaciones base
Garantizar la calidad
Fabricado con los estándares de IPC-Clase 2, este PCB garantiza una alta fiabilidad y rendimiento.
Disponibilidad mundial
Nuestro PCB híbrido está disponible para envío en todo el mundo, lo que le permite aprovechar la tecnología de vanguardia en sus proyectos, sin importar su ubicación.
