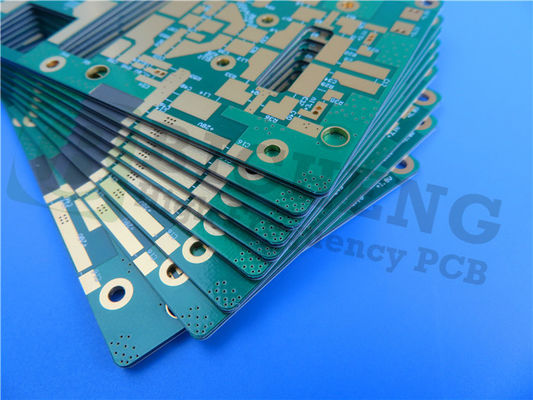

NT1 circuito de doble cara con OSP

Cuota De Producción:	1 PCS
Precio:	USD9.99-99.99/PCS
Embalaje Estándar:	Bolsas de vacío+Cartones
Período De Entrega:	8-9 días hábiles
Método De Pago:	T/T
Capacidad De Suministro:	5000 PCS por mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen

China.

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

El material:

NT1capacidad de producción

Número de capas:

2-layer

Tamaño del PCB:

90.63 mm x 170.35 mm = 1 PCS, +/- 0.15 mm

espesor del PCB:

20 millas

Peso de cobre:

1 oz (1,4 ml) de capas exteriores

Finalización de la superficie:

OSP

Resaltar:

Los circuitos de circuito de doble cara OSP

20 mil PCB de circuito de doble cara

NT1 tecnología de la información

Descripción del Producto

Introducción del RT/duroid 5880LZ PCB, una solución de vanguardia diseñada para aplicaciones de alto rendimiento que requieren precisión y fiabilidad.este PCB está diseñado con compuestos PTFE llenos ideales para aplicaciones de circuitos de banda y micro-bandaCon su composición única de relleno, este laminado ofrece un material ligero y de baja densidad perfecto para entornos sensibles al peso.

Características clave
- Constante dieléctrica (DK): 2,0 ± 0,04 a 10 GHz y 23 °C
- Factor de disipación: oscila entre 0,0021 y 0,0027 a 10 GHz y 23°C
- Bajo coeficiente de expansión térmica del eje Z: 40 ppm/°C
- Propiedades de desgasificación: TML 0,01%, CVCM 0,01%, WVR 0,01%
- Densidad: ligero a 1,4 g/cm3
- Calificación de inflamabilidad: UL 94V-0
- Compatibilidad del proceso libre de plomo: garantiza el cumplimiento de las normas de fabricación modernas

Beneficios
- Diseño ligero: reduce el peso total del sistema sin comprometer el rendimiento.
- Propiedades eléctricas uniformes: mantiene un rendimiento constante en un amplio rango de frecuencias.
- Resistencia química: resistente a los disolventes y reactivos utilizados en los procesos de grabado y chapa.

NT1valor típico
Propiedad	NT1cambio de información		Dirección	Unidades	Condición	Método de ensayo
Constante dieléctrica,ε Proceso	2.20 2.20±0.02 de las especificaciones.		Z.	No incluido	C24/23/50 Las pérdidas de crédito C24/23/50 Las pérdidas de crédito	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Constante dieléctrica,εDiseño	2.2		Z.	No incluido	de 8 GHz a 40 GHz	Método de longitud de fase diferencial
Factor de disipación, tanδ	0.0004 0.0009		Z.	No incluido	C24/23/50 Las pérdidas de crédito C24/23/50 Las pérdidas de crédito	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Coeficiente térmico de ε	- 125 años.		Z.	ppm/°C	-50°C a 150°C	IPC-TM-650 2.5.5.5
Resistencia por volumen	2 por 10⁷		Z.	No más	En el caso de la Comunidad	Las demás partidas
Resistencia de la superficie	3 por 10⁷		Z.	¿ Qué es eso?	En el caso de la Comunidad	Las demás partidas
Calor específico	0.96(0.23)		No incluido	j/g/k (cal/g/c)	No incluido	Calculado
Modulo de tracción	Prueba a 23°C	Prueba a 100 °C	No incluido	MPa (kpsi)	A. No	Las demás partidas
	1070(156)	450 ((65)	X.
	860(125)	380 ((55)	Y
El estrés supremo	29(4.2)	20(2.9)	X.
El estrés supremo	27(3.9)	18(2.6)	Y
La última cepa	6	7.2	X.	%
La última cepa	4.9	5.8	Y	%
Modulo de compresión	710(103)	500(73)	X.	MPa (kpsi)	A. No	Las demás partidas
	710(103)	500(73)	Y
	940(136)	670(97)	Z.
El estrés supremo	27(3.9)	22(3.2)	X.
	29 ((5.3)	21(3.1)	Y
	52(7.5)	43 (6.3)	Z.
La última cepa	8.5	8.4	X.	%
	7.7	7.8	Y
	12.5	17.6	Z.
Absorción de humedad	0.02		No incluido	%	0.62" (~ 1.6mm) D48 / 50	Las demás partidas
Conductividad térmica	0.2		Z.	P/m/k	80 °C	Las demás partidas
Coeficiente de expansión térmica	31 48 237		X. Y Z.	ppm/°C	0 a 100 °C	IPC-TM-650 2.4.41
Td el tiempo	500		No incluido	°C TGA	No incluido	Las demás partidas
Densidad	2.2		No incluido	Gm/cm³	No incluido	Las demás partidas
Pelucas de cobre	31.2 ((5.5)		No incluido	Plí ((N/mm)	1 oz ((35 mm) de lámina EDC después del flotador de soldadura	IPC-TM-650 2.4.8
Flamabilidad	V-0		No incluido	No incluido	No incluido	Sección 94
Proceso libre de plomo compatible	- ¿ Qué?		No incluido	No incluido	No incluido	No incluido

Material de los PCB:	Compuestos únicos de PTFE
Nombramiento:	NT1capacidad de producción
Constante dieléctrica:	2
Factor de disipación	0.0021 10GHz
Número de capas:	PCB de doble cara, PCB multicapa, PCB híbrido
Peso de cobre:	0.5 oz (17 μm), 1 oz (35 μm)
El espesor del laminado:	10 mil (0,254 mm), 20 mil (0,508 mm), 50 mil (1,270 mm), 100 mil (2,540 mm)
Tamaño del PCB:	≤ 400 mm x 500 mm
Máscara de soldadura:	Verde, negro, azul, amarillo, rojo, etc.
El acabado de la superficie:	cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, dorado puro, etc.

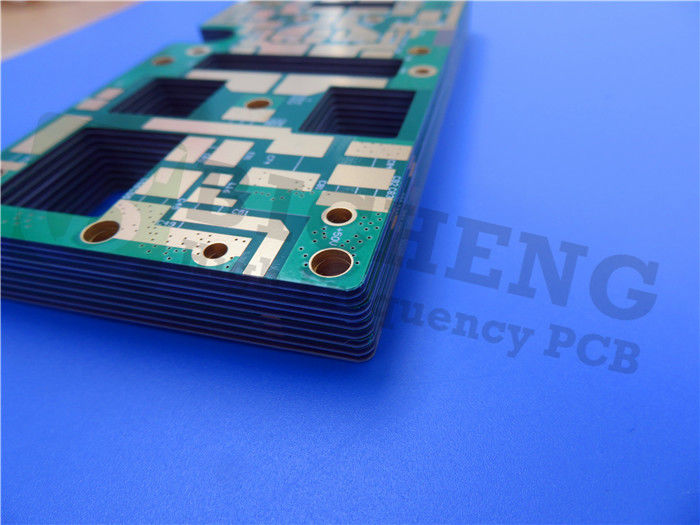

La construcción de este PCB está meticulosamente diseñada. Se compone de una pila rígida de 2 capas, con 35 μm de cobre en ambas capas y un núcleo de RT / duroide 5880LZ de 0,508 mm (20 mil).Con dimensiones precisas de 90.63 mm x 170.35 mm (± 0.15 mm) y un grosor final de 0.6 mm, este PCB tiene requisitos mínimos de traza y espacio de 4/5 mils, y un tamaño mínimo de agujero de 0.2 mm.El PCB es compatible con procesos libres de plomo y cumple con las normas de inflamabilidad UL 94V-0., garantizando la seguridad y el cumplimiento medioambiental.

El RT/duroid 5880LZ PCB viene con ilustraciones en el formato Gerber RS-274-X, lo que garantiza la compatibilidad con el software de diseño estándar de la industria para una integración perfecta en sus proyectos.Se adhiere a la norma de calidad IPC-Clase-2, garantizando un rendimiento fiable adecuado para una amplia gama de aplicaciones.hacerla accesible a un mercado mundial de ingenieros que buscan soluciones de PCB de alto rendimiento.

Este PCB es versátil y adecuado para una variedad de aplicaciones avanzadas, incluyendo sistemas de antenas en el aire, redes de alimentación ligeras, sistemas de radar, sistemas de guía,y antenas de radio digitales punto a puntoCon sus impresionantes especificaciones y rendimiento robusto, el RT/duroid 5880LZ PCB se destaca como un activo valioso para las tecnologías modernas de comunicación y defensa.satisfacer las altas demandas de los diseños electrónicos contemporáneos.
