Cuota De Producción: | 1 piezas |
Precio: | USD9.99-99.99/PCS |
Embalaje Estándar: | Bolsas de vacío+Cartones |
Período De Entrega: | 8-9 días hábiles |
Método De Pago: | T/T |
Capacidad De Suministro: | 5000 PCS por mes |
Resumen de las laminadas TLY-5
La base del PCB TLY-5 radica en su avanzada composición laminada.TLY-5 ofrece una estabilidad dimensional superior en comparación con los compuestos convencionales de PTFE reforzados con fibra cortadaEsta estabilidad es fundamental para la fabricación de gran volumen, donde la consistencia y la fiabilidad son primordiales.
Características clave del material
Con un valor de 2,2 y una tolerancia de ±0,02 a 10 GHz/23 °C, el PCB TLY-5 garantiza una pérdida mínima de señal y un rendimiento excepcional en entornos de alta frecuencia.
Tangente de pérdida (Df): a solo 0.0009 a 10 GHz, el bajo factor de disipación contribuye a una alta integridad de la señal, lo que lo hace ideal para aplicaciones que requieren precisión.
Absorción de humedad: una tasa de absorción de humedad de sólo el 0,02% minimiza el riesgo de degradación del rendimiento con el tiempo, especialmente en ambientes húmedos.
Ventajas del PCB TLY-5
1Es dimensionalmente estable.
Una de las ventajas más significativas del PCB TLY-5 es su estabilidad dimensional.reducir el riesgo de deformación o deformación durante la fabricación o el funcionamiento.
2Factor de disipación bajo
La baja DF del PCB TLY-5 mejora la integridad de la señal, lo que lo hace adecuado para aplicaciones de alta frecuencia donde incluso pequeñas pérdidas pueden conducir a problemas significativos de rendimiento.Esta característica es crucial para los sistemas de radar de automóviles y las antenas de onda milimétrica.
3Baja absorción de humedad
La mínima absorción de humedad del PCB TLY-5 protege contra la degradación del rendimiento.Esta característica es especialmente beneficiosa en aplicaciones al aire libre o en entornos con niveles de humedad variables.
4. Alta resistencia a la cáscara de cobre
El PCB TLY-5 cuenta con una alta resistencia a la cáscara de cobre, lo que garantiza durabilidad y fiabilidad en aplicaciones exigentes.Esta característica es esencial para garantizar que las capas conductoras permanezcan intactas bajo tensión mecánica.
5Constantina dieléctrica uniforme
La constante dieléctrica constante en todos los ámbitos permite un rendimiento predecible, que es vital para aplicaciones que requieren precisión en la transmisión de la señal.
TY VALORES típicos | |||||
Propiedad | Método de ensayo | Unidad | Valor | Unidad | Valor |
DK a 10 GHz | IPC-650 2.5.5.5 | 2.2 | 2.2 | ||
Df en 10 GHz | IPC-650 2.5.5.5 | 0.0009 | 0.0009 | ||
Absorción de humedad | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
Descomposición dieléctrica | IPC-650 2.5.6 | el kV | > 45 años | el kV | > 45 años |
Resistencia dieléctrica | Las demás partidas | V/mil | 2,693 | V/mil | 106,023 |
Resistencia por volumen | IPC-650 2.5.17.1 ((después de una temperatura elevada.) | Se aplican las siguientes medidas: | 1010 | Se aplican las siguientes medidas: | 1010 |
Resistencia por volumen | IPC-650 2.5.17.1 (después de la humedad) | Se aplican las siguientes medidas: | 1010 | Se aplican las siguientes medidas: | 109 |
Resistencia de la superficie | IPC-650 2.5.17.1 ((después de una temperatura elevada.) | ¿Qué es eso? | 108 | ¿Qué es eso? | 108 |
Resistencia de la superficie | IPC-650 2.5.17.1 (después de la humedad) | ¿Qué es eso? | 108 | ¿Qué es eso? | 108 |
Fuerza de flexibilidad (MD) | IPC-650 2.4.4 | el psi | 14,057 | N/mm2 | 96.91 |
Fuerza de flexibilidad (CD) | IPC-650 2.4.4 | el psi | 12,955 | N/mm2 | 89.32 |
Resistencia a la descascarilla ((1⁄2 oz. de cobre) | IPC-650 2.4.8 | Peso en libras/pulgada | 11 | N/mm | 1.96 |
Resistencia al pelado ((1 oz.CL1 de cobre) | IPC-650 2.4.8 | Peso en libras/pulgada | 16 | N/mm | 2.86 |
Fuerza de descascar ((1 oz..CV1 de cobre) | IPC-650 2.4.8 | Peso en libras/pulgada | 17 | N/mm | 3.04 |
Fuerza de la cáscara | IPC-650 2.4.8 (después de una temperatura elevada) | Peso en libras/pulgada | 13 | N/mm | 2.32 |
Modulo de Young (MD) | Se aplicarán las siguientes medidas:4.19 | el psi | 1.4 x 106 | N/mm2 | 9.65 por 103 |
La proporción de Poisson (MD) | Se aplicarán las siguientes medidas:4.19 | 0.21 | 0.21 | ||
Conductividad térmica | Las demás partidas | En el caso de las empresas de la Unión Europea | 0.22 | En el caso de las empresas de la Unión Europea | 0.22 |
Estabilidad dimensional (MD,10 mil) | IPC-650 2.4.39 (en promedio después de hornear y de un esfuerzo térmico) | mil/pulgada | - No hay nada.038 | - No hay nada.038 | |
Estabilidad dimensional (CD, 10 mil) | IPC-650 2.4.39 (en promedio después de hornear y de un esfuerzo térmico) | mil/pulgada | - No hay nada.031 | - No hay nada.031 | |
Densidad ((Gravedad específica) | Las demás partidas | G/cm3 | 2.19 | G/cm3 | 2.19 |
CTE ((eje X)) ((25-260°C) | Se aplicarán los siguientes requisitos: | ppm/°C | 26 | ppm/°C | 26 |
CTE (eje Y) (de 25 a 260 °C) | Se aplicarán los siguientes requisitos: | ppm/°C | 15 | ppm/°C | 15 |
El eje CTE ((Z)) (de 25 a 260 °C) | Se aplicarán los siguientes requisitos: | ppm/°C | 217 | ppm/°C | 217 |
NASA Desgasificación ((% TML) | 0.01 | 0.01 | |||
NASA Desgasificación ((% CVCM) | 0.01 | 0.01 | |||
La NASA está desgasificando | 0.00 | 0.00 | |||
Calificación de inflamabilidad UL-94 | El número de certificado es: | V-0 | V-0 |

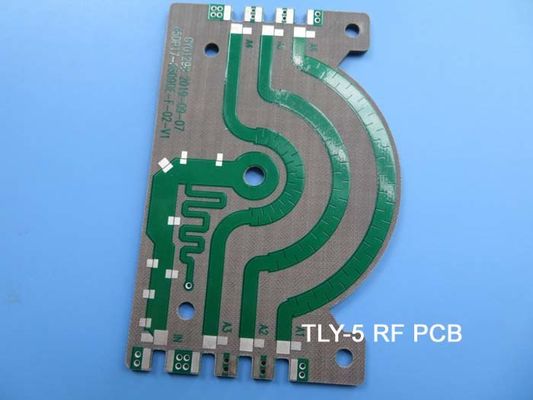

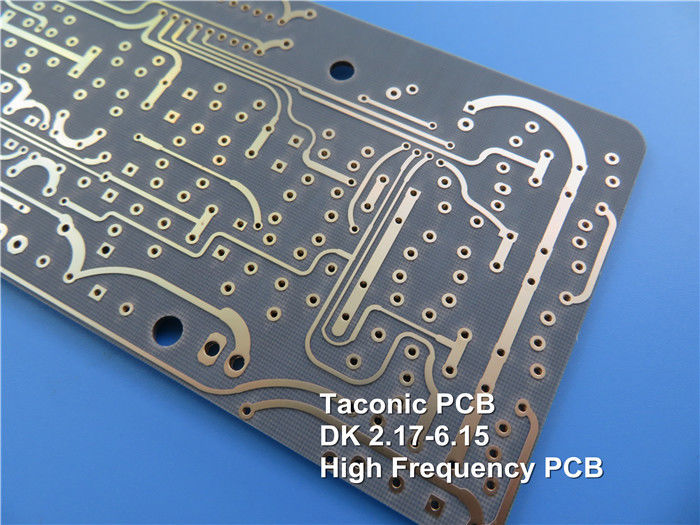

Detalles de la construcción
Este PCB está construido como una placa rígida de 2 capas, diseñada específicamente para satisfacer las necesidades de aplicaciones de alta frecuencia.
Construcción:
Capas de cobre: cada capa de cobre mide 35 μm, proporcionando una conductividad excelente.
Material del núcleo: El núcleo TLY-5 tiene un grosor de 0,762 mm (30 mil), lo que contribuye a la estabilidad mecánica de la placa.
Tamaños mínimos de huella y agujero: la placa admite un espacio mínimo de 4/5 milis y un tamaño mínimo de agujero de 0,3 mm, lo que permite diseños complejos y diseños de alta densidad.
espesor y peso: El espesor del tablero terminado es de 0,8 mm, con un peso de cobre de 1 oz (1,4 mils) en las capas exteriores, lo que garantiza una conductividad adecuada sin comprometer el tamaño.
Garantizar la calidad
Antes del envío, cada PCB TLY-5 se somete a pruebas eléctricas al 100% para garantizar su funcionalidad y fiabilidad.
Aplicaciones del PCB TLY-5
El PCB TLY-5 es versátil e ideal para una amplia gama de aplicaciones, incluyendo:
Radar automotriz: crítico para los sistemas avanzados de asistencia al conductor (ADAS), el TLY-5 PCB admite señales de alta frecuencia necesarias para una detección y navegación precisas.
Comunicaciones por satélite y celular: sus bajas pérdidas y características estables lo hacen adecuado para dispositivos de comunicación que operan en entornos difíciles.
Amplificadores de potencia: El PCB TLY-5 está diseñado para manejar altos niveles de potencia, lo que lo convierte en una excelente opción para amplificar señales en varias aplicaciones.
LNBs, LNAs y LNCs: Estos componentes son esenciales en la tecnología de satélite, y el TLY-5 PCB garantiza un rendimiento óptimo en la recepción y procesamiento de señales.
Aplicaciones aeroespaciales: con su construcción ligera y estable, el PCB TLY-5 es una opción confiable para la electrónica aeroespacial, donde el rendimiento y la fiabilidad son críticos.
Aplicaciones en bandas Ka, E y W: el PCB TLY-5 está diseñado para operar de manera efectiva en estas bandas de alta frecuencia, lo que lo hace adecuado para tecnologías de comunicación de vanguardia.
Conclusión
El TLY-5 PCB representa un avance significativo en la tecnología de los circuitos impresos.y rendimiento dieléctrico excepcional, lo convierte en la solución ideal para aplicaciones de alta frecuencia en diversas industrias.El TLY-5 PCB está listo para enfrentar los desafíos de las demandas electrónicas del mañana.
Para los ingenieros y fabricantes que buscan una solución de PCB confiable y de alto rendimiento, el TLY-5 es una inversión en calidad e innovación que impulsará el éxito en el panorama competitivo actual.
