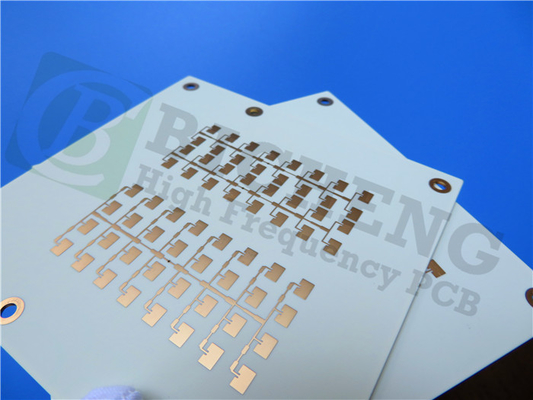

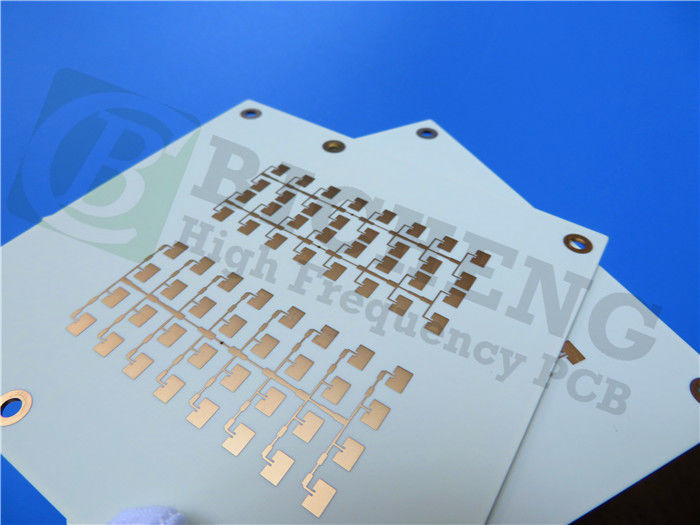

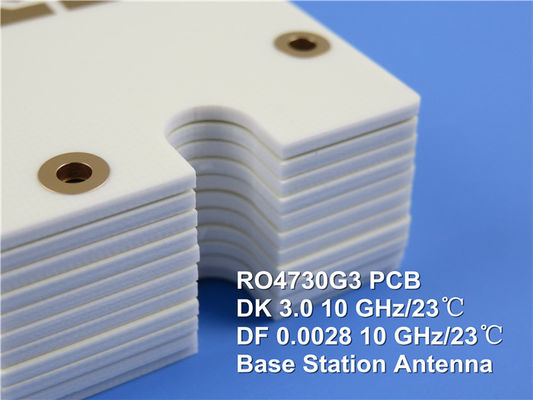

30mil RO4730G3 Pcb Rogers Superficie ENIG de 2 capas Terminado

Introducción
El PCB Rogers RO4730G3 es un laminado de vidrio de hidrocarburos/cerámica/tejido de vanguardia diseñado específicamente para aplicaciones de antena.alternativa de bajo coste a los laminados convencionales a base de PTFELos sistemas de resina únicos en RO4730G3 proporcionan las propiedades críticas necesarias para un rendimiento óptimo de la antena.RO4730G3 elimina la necesidad de tratamientos especiales requeridos para la preparación de los agujeros perforados de los laminados tradicionales de PTFEEsta asequibilidad permite a los diseñadores optimizar el coste y el rendimiento de manera efectiva.

Características
El RO4730G3 cuenta con una constante dieléctrica (Dk) de 3,0 ± 0,05 a 10 GHz, junto con un bajo factor de disipación de 0.0028Su coeficiente térmico de Dk es de 34 ppm/°C, y el material presenta un coeficiente de expansión térmica (CTE) que se corresponde bien con el cobre, con valores de 15,9 ppm/°C (X), 14,4 ppm/°C (Y),y 35.2 ppm/°C (Z). La temperatura de transición del vidrio (Tg) excede los 280 °C, mientras que la temperatura de descomposición (Td) es de 411 °C por TGA. Además, el RO4730G3 presenta una conductividad térmica de 0,45 W/mK,garantizar una disipación de calor eficiente.

Beneficios
Este material dieléctrico de baja pérdida está diseñado con una lámina de bajo perfil, lo que reduce la intermodulación pasiva (PIM) y la baja pérdida de inserción.El único relleno de microsfera cerrada contribuye a una construcción ligera, lo que hace que el material sea aproximadamente un 30% más ligero que los laminados tradicionales de PTFE/vidrio.RO4730G3 ofrece una gran flexibilidad de diseño y compatibilidad con procesos de montaje automatizados.

El bajo coeficiente térmico de constante dieléctrica (TCDk) de menos de 40 ppm/°C garantiza un rendimiento del circuito constante en un rango de temperaturas.El sistema de resina termoestable especialmente formulado proporciona facilidad de fabricación y una capacidad de procesamiento confiable de agujero atravesado (PTH)Además, RO4730G3 es respetuoso con el medio ambiente, compatible con procesos libres de plomo y conforme a RoHS.

Especificaciones técnicas
El PCB cuenta con un apilamiento rígido de 2 capas, compuesto por:

Capa de cobre 1: 35 μm
Rogers RO4730G3 Core: 0,762 mm (30 mil)
Capa de cobre 2: 35 μm

Las dimensiones del tablero son de 88,2 mm x 66,47 mm (± 0,15 mm), con un espesor de tablero terminado de 0,8 mm. Soporta un espacio mínimo de 4/4 mil y un tamaño mínimo de agujero de 0,4 mm.El peso del cobre acabado es de 1 onza (1El acabado de la superficie es de oro de inmersión de níquel sin electro (ENIG), con una serigrafía blanca en la parte superior y una máscara de soldadura verde.

Aplicaciones

El PCB Rogers RO4730G3 es particularmente adecuado para aplicaciones tales como antenas de estaciones base celulares.y facilidad de procesamiento lo convierten en una opción ideal para los ingenieros y diseñadores de la industria de las telecomunicaciones.

Disponibilidad
El PCB Rogers RO4730G3 está disponible en todo el mundo, satisfaciendo las demandas de las aplicaciones de antena modernas con sus propiedades avanzadas y métodos de procesamiento fáciles de usar.
