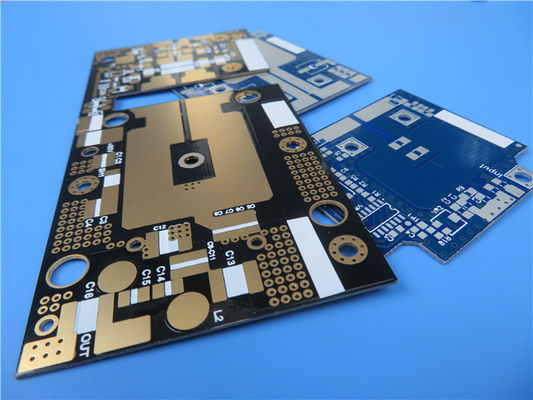

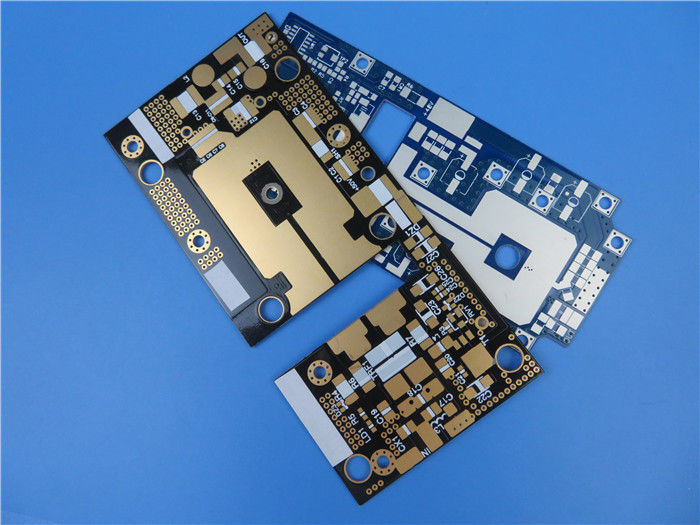

60mil RF-35 de radiofrecuencia PCB doble cara HASL pantalla de seda blanca

El PCB RF-35 es un laminado de cerámica orgánica de vanguardia de la familia ORCER de Taconic, específicamente diseñado para aplicaciones comerciales de microondas y radiofrecuencia.Utilizando el refuerzo de vidrio tejido, RF-35 aprovecha la experiencia de Taconic en tecnología de relleno cerámico y fibra de vidrio PTFE recubierta, por lo que es una excelente opción para una producción de bajo costo y gran volumen.

RF-35 se distingue por su superior resistencia a la cáscara tanto para 1/2 onza como para 1 onza de cobre, que es esencial para situaciones de reelaboración.su tasa de absorción de humedad ultra baja y su bajo factor de disipación minimizan significativamente los cambios de fase con frecuencia, garantizando un rendimiento fiable.

Características clave
Constante dieléctrica: 3,5 a 1,9 GHz, proporcionando una alta integridad de la señal.
Factor de disipación: excepcionalmente bajo a 0,0018 a 1,9 GHz, reduciendo la pérdida de energía.
Resistencia de ruptura dieléctrica: 41 kV, ofreciendo un aislamiento robusto.
Coeficiente de expansión térmica (CTE): X CTE de 19 ppm/°C, Y CTE de 24 ppm/°C, Z CTE de 64 ppm/°C, lo que garantiza la estabilidad en las variaciones de temperatura.
Clasificación de inflamabilidad: UL-94 V0, lo que indica el cumplimiento de las normas de seguridad.

Beneficios
El PCB RF-35 ofrece numerosas ventajas:

Eficaz desde el punto de vista de los costes: ideal para aplicaciones de gran volumen sin comprometer la calidad.
Excelente resistencia a la peeling: la adhesión superior facilita el reelaboración y el montaje más fáciles.
Baja absorción de humedad: garantiza un rendimiento fiable en condiciones húmedas.
Mejora de la suavidad de la superficie: mejora el rendimiento en aplicaciones de alta frecuencia.


Configuración de la pila de PCB

Este PCB cuenta con un apilamiento rígido de 2 capas:

Capa de cobre 1: 35 μm
Núcleo RF-35: 1,524 mm (60 mil)
Capa de cobre 2: 35 μm

Esta configuración da como resultado un espesor de tablero terminado de 1,6 mm, con un peso total de cobre de 1 onza (1,4 mil) en las capas exteriores.

Detalles de la construcción
Las dimensiones del tablero: 45,9 mm x 30,5 mm (± 0,15 mm)
Traza/Espacio mínimo: 5/5 milis
Tamaño mínimo del agujero: 0,3 mm
No hay vías ciegas incluidas en el diseño.
El espesor de la chapa: 25 μm
Finitura superficial: HASL (nivelación de soldadura por aire caliente) para una solderabilidad fiable.
Película de seda y máscara de soldadura: Cuenta con una pantalla de seda blanca en la parte superior; sin pantalla de seda o máscara de soldadura en la parte inferior.

Cada PCB se somete a una prueba eléctrica integral del 100% antes del envío, lo que garantiza una fiabilidad y un rendimiento de primer nivel.

Garantizar la calidad
Este PCB cumple con la norma de calidad IPC-Clase 2, lo que garantiza una alta fiabilidad adecuada para una variedad de aplicaciones.

Aplicaciones
El PCB RF-35 es adecuado para una variedad de aplicaciones, incluyendo:

Amplificadores de potencia: optimizados para una eficiencia de amplificación de la señal.
Filtros y acopladores: diseñados para un procesamiento eficaz de señales.
Componentes pasivos: ideal para varios componentes RF pasivos.

Disponibilidad
Este PCB está disponible en todo el mundo, por lo que es una excelente opción para los ingenieros y diseñadores que buscan soluciones de alto rendimiento y rentables para aplicaciones de RF.
