Datos del producto:
Pago y Envío Términos:
|
| El material: | NT1 tratamiento de la enfermedad | Tamaño del PCB: | Se trata de un sistema de control de las emisiones de gases de escape. |
|---|---|---|---|
| Peso de cobre: | 1 onza (1.4 ml) | Finalización de la superficie: | Oro de inmersión |
| Número de capas: | 2-layer | espesor del PCB: | 0.8 mm |
| Alta luz: | NT1combustible de acero,El número de unidades de producción es el siguiente:,Los componentes de las placas de PCB de 130 mm x 80 mm |
||

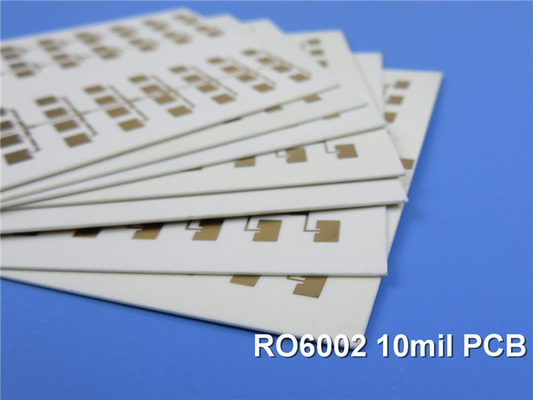

Este PCB de alta frecuencia está basado en el sustrato RT duroid 6002.lo que lo convierte en la opción ideal para complejos, las construcciones de tableros de varias capas.
Características:
- constante dieléctrica (Dk) de 2,94 ± 0,04 para un rendimiento constante de alta frecuencia
- Factor de disipación muy bajo de 0,0012 a 10 GHz, con una pérdida de señal mínima
- coeficiente térmico de Dk tan bajo como 12 ppm/°C, garantizando la estabilidad en cambios de temperatura
- Conductividad térmica de 0,6 W/m/K y CTE bajo del eje Z de 24 ppm/°C para un rendimiento fiable
- Absorción de humedad de sólo 0,02% para una excepcional estabilidad dimensional
- Excelentes propiedades mecánicas y alta Tg de 500°C para circuitos robustos y duraderos
Beneficios:
- Optimizado para un rendimiento superior de alta frecuencia en aplicaciones exigentes
- El control del espesor y la CTE en el plano combinada con el cobre permiten diseños confiables de múltiples capas
- La baja emisión de gases lo hace ideal para el espacio y otros entornos sensibles
- La excepcional estabilidad dimensional garantiza unas características eléctricas consistentes
- Construcción robusta adecuada para una amplia gama de sistemas de microondas y RF de misión crítica
| NT1 valor típico NT1 valor típico | |||||
| Propiedad | NT1 de las mujeres | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 2.94 ± 0.04 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Constante dieléctrica,εDiseño | 2.94 | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | ||
| Factor de disipación, tanδ | 0.0012 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | +12 | Z. | ppm/°C | 10 GHz 0°C- 100°C | IPC-TM-650 2.5.5.5 |
| Resistencia por volumen | 106 | Z. | ¿Qué es eso? | A. No | Las demás partidas |
| Resistencia de la superficie | 107 | Z. | ¿ Qué es eso? | A. No | Las demás partidas |
| Modulo de tracción | 828 ((120) | X, Y | MPa (kpsi) | 23°C | Las demás partidas |
| El estrés supremo | 6.9 ((1.0) | X, Y | MPa (kpsi) | ||
| La última cepa | 7.3 | X, Y | % | ||
| Modulo de compresión | 2482 (((360) | Z. | MPa (kpsi) | Las demás partidas | |
| Absorción de humedad | 0.02 | % | D48/50 y D48/50 | IPC-TM-650 2.6.2.1 Las demás partidas |
|
| Conductividad térmica | 0.6 | P/m/k | 80°C | Las demás partidas | |
| Coeficiente de expansión térmica (-55 a 288 años)°C) |
16 16 24 |
X. Y Z. |
ppm/°C | 23°C/50% de RH | IPC-TM-650 2.4.41 |
| Td el tiempo | 500 | °CTGA | Las demás partidas | ||
| Densidad | 2.1 | Gm/cm3 | Las demás partidas | ||
| Calor específico | 0.93(0.22) | j/g/k (BTU/ib/)¿ Qué?F) Las |
Calculado | ||
| Pelucas de cobre | 8.9(1.6) | El número de unidades de producción será el siguiente: | IPC-TM-650 2.4.8 | ||
| Flamabilidad | V-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? | ||||

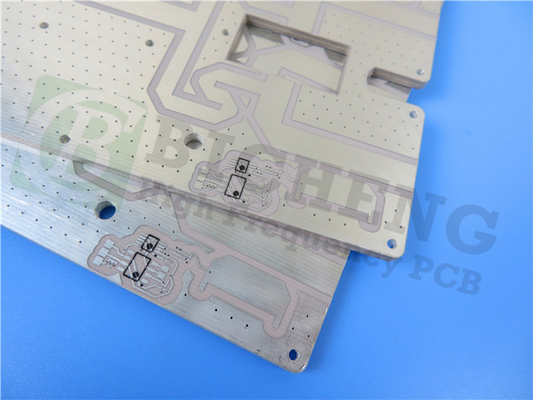

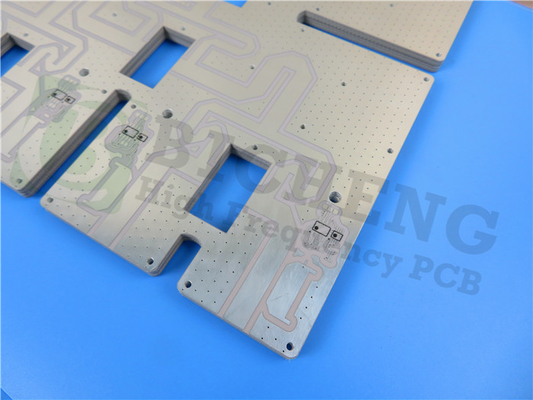

Este PCB de 2 capas de 0,8 mm de espesor cuenta con capas de cobre de 35 μm, un tamaño mínimo de agujero de 0,3 mm y un acabado de superficie de inmersión en oro.este PCB es ampliamente probado para garantizar la integridad eléctrica 100% antes del envío.
Disponible en todo el mundo, este laminado avanzado es ideal para aplicaciones como antenas de matriz en fase,sistemas de radar, antenas GPS y redes de formación de haz.
Desbloquear el poder de la aplicación de alta frecuencia con Rogers RT/duroide 6002 PCB
En el mundo en constante evolución de la electrónica de microondas y RF, la demanda de materiales de circuito de alto rendimiento, confiables y térmicamente estables nunca ha sido mayor.Como las tecnologías continúan empujando los límites de la frecuenciaEn el caso de los circuitos de circuito impreso (PCB), la elección del sustrato se convierte en un factor crítico para garantizar el rendimiento óptimo del sistema.un laminado de PTFE lleno de cerámica que ha surgido como un cambio de juego en el panorama del diseño de alta frecuencia.
Perfección dieléctrica
En el corazón de las capacidades excepcionales del RT/duroide 6002 se encuentran sus propiedades dieléctricas, con una constante dieléctrica (Dk) de 2,94 ± 0.04, este material ofrece una notable consistencia y precisión, que es esencial para mantener la integridad de la señal en circuitos complejos de alta frecuencia.Este estrecho control de Dk se traduce en una mejor coincidencia de impedancia, reducción de los reflejos y mejora del rendimiento general del circuito.
Igualmente impresionante es el factor de disipación (Df) ultrabajo del RT/duroid 6002 de 0,0012 a 10 GHz.Esta tangente de pérdida excepcionalmente baja asegura que la energía de la señal se transmite eficientemente a través del circuitoEste atributo es particularmente crucial en aplicaciones que exigen un manejo de alta potencia o requisitos estrictos de gestión térmica.
Estabilidad térmica y fiabilidad
Las características térmicas del RT/duroid 6002 lo distinguen aún más como una opción principal para el diseño de alta frecuencia.Este material mantiene sus propiedades dieléctricas incluso frente a las fluctuaciones de temperatura., proporcionando un rendimiento eléctrico constante en un amplio rango de funcionamiento.
Complementando su estabilidad térmica está la impresionante estabilidad dimensional del RT/duroid 6002, cuyo bajo coeficiente de expansión térmica (CTE) en el eje Z es de 24 ppm/°C.Combinado con un CTE en el plano que está estrechamente relacionado con el cobreEsto evita problemas como la delaminación, la deformación y el desajuste térmico, que pueden afectar a los materiales menos estables térmicamente.
Robustez mecánica y resistencia al medio ambiente
Diseñado para aplicaciones exigentes, el RT/duroid 6002 cuenta con propiedades mecánicas excepcionales y resistencia al medio ambiente.Este laminado puede soportar los rigores del procesamiento a alta temperatura y el reflujo de soldadura., por lo que es adecuado para una amplia gama de técnicas de fabricación.
Además, la baja absorción de humedad del RT/duroid 6002 de sólo 0,02% subraya su capacidad para mantener la estabilidad dimensional y el rendimiento eléctrico en entornos con niveles de humedad variables.Este atributo, junto con sus características de baja desgasificación,hacer del material una opción ideal para aplicaciones espaciales y otras aplicaciones críticas en las que los factores ambientales puedan afectar significativamente a la fiabilidad del circuito.
Abriendo nuevas posibilidades
Las propiedades excepcionales del sustrato de PCB Rogers RT/duroide 6002 abren un mundo de posibilidades para el diseño de alta frecuencia.y robustez mecánica lo convierten en una opción natural para una amplia gama de aplicaciones, incluidos:
Antennas de matriz en fase
Sistemas de radar terrestres y aerotransportados
Antenas de sistema de posicionamiento global (GPS)
Los aviones de apoyo de potencia
Sistemas de prevención de colisiones de las líneas aéreas comerciales
Redes de formación de haces
Aprovechando las ventajas de rendimiento del RT/duroid 6002, los diseñadores pueden ampliar los límites de lo que es posible en ingeniería de microondas y RF, desbloqueando nuevas fronteras en la eficiencia del sistema,confiabilidad, y las capacidades generales.
Conclusión
En el mundo dinámico y en constante evolución de la electrónica de alta frecuencia, el Rogers RT/duroide 6002 se destaca como una verdadera potencia.y robustez mecánica lo convierten en una opción indispensable para los diseñadores que buscan crearAl aprovechar todo el potencial de este substrato avanzado de PCB, los ingenieros pueden desbloquear nuevos niveles de rendimiento, fiabilidad e innovación.allanando el camino para la próxima generación de tecnologías de alta frecuencia.
