Una alternativa versátil a las láminas de PTFE
En el mundo de la electrónica en rápida evolución,La demanda de soluciones de alto rendimiento y rentabilidad nunca ha sido tan grande.Estamos orgullosos de presentar el RO4830 PCB una placa de circuito impreso de vanguardia que combina un rendimiento excepcional con una asequibilidad sin precedentesEn el corazón de este innovador PCB está el laminado de alta frecuencia Rogers RO4830, un material termoestable que sirve como una alternativa confiable a los laminados convencionales a base de PTFE.Con una constante dieléctrica ligeramente superior a 3.2 a 77 GHz, el laminado RO4830 ofrece un equilibrio único de propiedades eléctricas y rentabilidad, por lo que es una opción ideal para aplicaciones de onda milimétrica sensibles al precio.
Un rendimiento de alta frecuencia sin precedentes
Una de las características clave que distingue al PCB RO4830 es su excepcional pérdida de inserción de sólo 2,2 dB por pulgada a 77GHz.Este notable rendimiento se logra mediante el uso de revestimiento de papel de cobre tratado a la inversa LoPro, que contribuye a las excelentes características de alta frecuencia del laminado.el PCB RO4830 es adecuado para su uso en sensores de radar de automóviles de 76-81 GHz.
| Propiedad |
Valores típicos [1]
RO4830 (TM) |
Unidades |
Condición |
Método de ensayo |
| espesor dieléctrico |
| 0.005 |
0.0095 |
| Constante dieléctrica, diseño |
3.24 |
3.24 |
- |
77 GHz |
longitud de fase del diferencial de microstripe |
| Pérdida de la línea de transmisión |
2.2 |
1.8 |
dB/in |
77 GHz |
longitud de fase del diferencial de microstripe |
| Factor de disipación, tan δ |
0.0033 |
0.0032 |
- |
10 GHz |
con una capacidad de transmisión superior a 50 W |
| Coeficiente térmico de εr (dirección z) |
- 30 años. |
- 30 años. |
ppm/°C |
-50 °C a 150 °C |
IPC-TM-650 2.5.5.5 |
| Resistencia dieléctrica |
78.7 |
59.1 |
el valor de las emisiones de CO2 |
48 horas @ 50°C |
Se trata de un sistema de control basado en el código IPC-TM-650.5.6.2 |
| 2000 |
1500 |
V/mil |
| Absorción de agua |
0.15 |
0.13 |
% |
D-48/50 y D-48/50 |
Las demás partidas |
| Fuerza de descascar después del estrés térmico |
0.67 |
0.67 |
N/mm |
18 micrones hacia atrás
papel de aluminio ED tratado |
IPC-TM-650 2.4.8 |
| 3.8 |
3.8 |
En libras |
| Calificación de inflamabilidad |
V-0 |
V-0 |
- |
C-48/23/50 y el asunto C-48/23/50 |
El uso de las mismas |
Dimensional
Estabilidad |
Enfermería |
- Es una.8
(-1.8) |
-1,5 (-1,5) |
Se aplicará el procedimiento siguiente: |
4 horas @ 105°C |
IPC-TM-650 2.4.39A |
| CMD |
- Es una.8
(-1.8) |
-1,6 (-1,6) |
| Temperatura de descomposición |
408 |
412 |
°C |
- |
Las demás partidas |
| Tiempo para la delaminación (T288) |
> 30 años |
> 30 años |
minutos |
con Cu |
Se trata de un sistema de control basado en el código IPC-TM-650.4.24.1 |
| Proceso libre de plomo |
- Sí, es cierto. |
- Sí, es cierto. |
- |
- |
- |
| Conductividad térmica (calculada) |
0.45 |
0.47 |
El valor de las emisiones de CO |
50 °C |
Cálculo a través del plano con series
regla de mezcla |
| TEC |
x, y |
23 |
21 |
ppm/°C |
0 a 150 °C |
IPC-TM-650 2.4.41 |
| Z es |
110 |
83 |
Optimizado para la electrónica automotriz
Su sistema optimizado de relleno, resina y vidrio compuesto, combinado con una calificación de retardante de llama UL 94 V-0, garantiza una estabilidad térmica y mecánica superior,lo que lo convierte en una opción ideal para la electrónica automotriz de misión crítica.
Construcción fiable y consistente

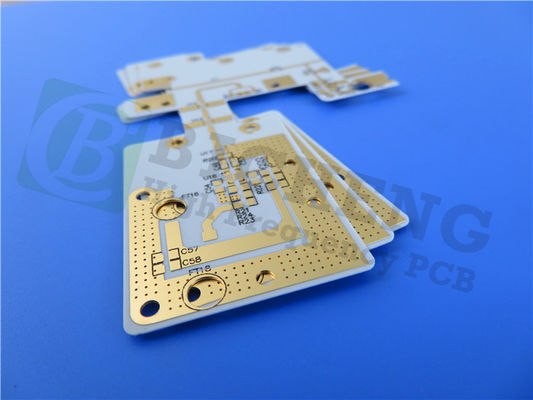

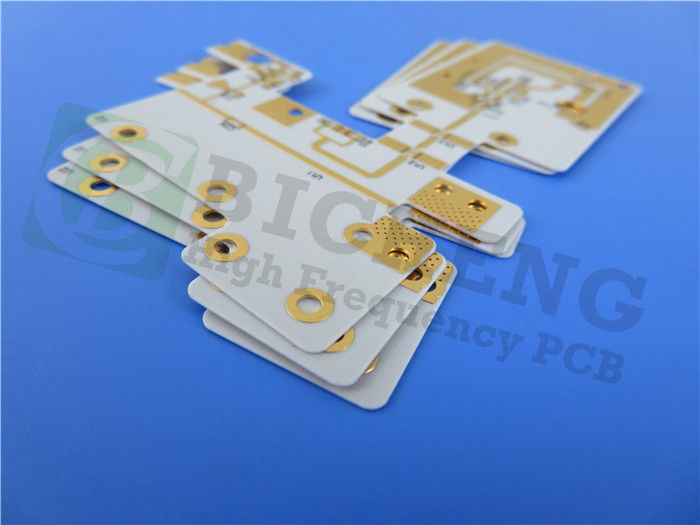

La construcción del PCB presenta un diseño rígido de 2 capas, con capas de cobre de 35 μm en la parte superior e inferior.ofrece una estabilidad dimensional excepcional y propiedades dieléctricas constantes en toda la lámina, garantizando un rendimiento fiable incluso en los entornos más exigentes.
Fabricación y accesibilidad rentables
En términos de fabricación, el PCB RO4830 se puede producir utilizando procesos FR-4 estándar, lo que lo hace accesible y rentable para una amplia gama de fabricantes.Esta versatilidad se extiende a las dimensiones físicas del PCB, que están disponibles en dos variantes de 210,6 mm x 54,6 mm, con una tolerancia de ±0,15 mm.
Aseguramiento de la calidad riguroso
Para garantizar los más altos estándares de calidad, el PCB RO4830 se somete a rigurosos procedimientos de prueba e inspección.y ensayo eléctrico al 100% antes del envío, los clientes pueden confiar en la fiabilidad y precisión de este PCB.
| Material de los PCB: |
Hidrocarburos/ Cerámica/ Vidrio tejido de extensión |
| Nombramiento: |
RO4830 |
| Constante dieléctrica: |
3.24 |
| Factor de disipación |
0.0033-0. ¿Qué quieres decir?0032 |
| Número de capas: |
PCB de una sola cara, de dos caras, de varias capas, PCB híbrido |
| Peso de cobre: |
1 oz (35 μm), 2 oz (70 μm) |
| espesor dieléctrico |
5 milímetros (0,127 mm), 9,4 milímetros (0,239 mm) |
| Tamaño del PCB: |
≤ 400 mm x 500 mm |
| Máscara de soldadura: |
Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: |
Oro de inmersión, HASL, plata de inmersión, estaño de inmersión, ENEPIG, OSP, cobre desnudo, oro puro, etc. |
Beneficios incomparables para los fabricantes
Además de sus especificaciones técnicas, el PCB RO4830 ofrece una serie de ventajas que lo convierten en una opción atractiva para los fabricantes.Su resistencia a la oxidación significativamente reducida y su excelente rendimiento de perforación con láser contribuyen a un proceso de fabricación optimizado, mientras que el ahorro general de costes en comparación con las opciones de laminado de PTFE lo convierten en una inversión prudente desde el punto de vista financiero.
Aproveche el poder de la tecnología de ondas milimétricas
Ya sea que esté trabajando en sensores de radar automotriz de vanguardia, electrónica inteligente avanzada, o cualquier otra aplicación de onda milimétrica,el RO4830 PCB de Rogers es la solución confiable y rentable que has estado buscandoExperimente el poder de esta tecnología innovadora y lleve su proyecto a nuevos niveles de rendimiento y eficiencia.
