30 mil DiClad 527 PCB 2 capas de inmersión Plata Blanco de seda

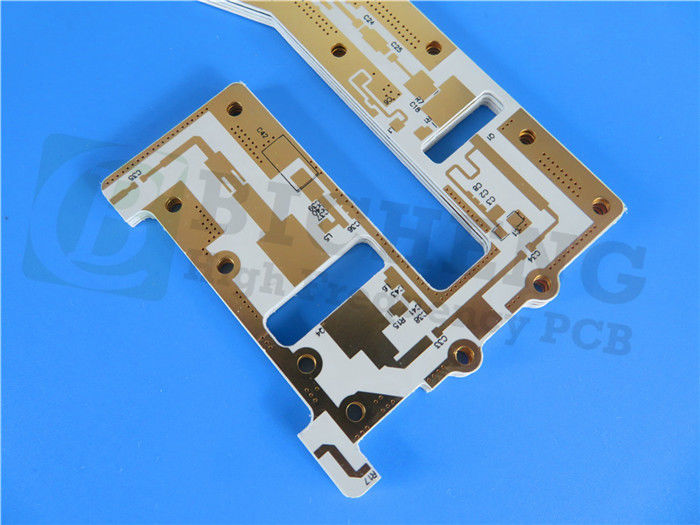

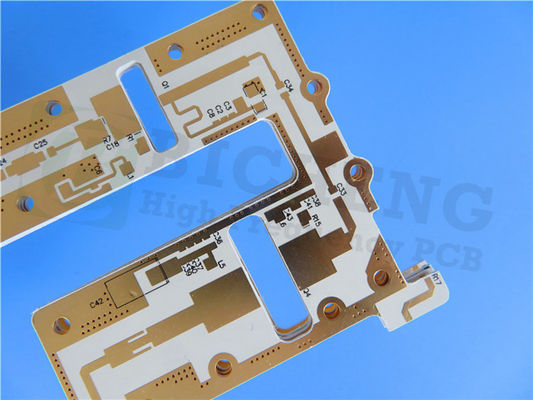

Presentando el PCB DiClad 527, un producto recientemente enviado que utiliza los laminados Rogers DiClad 527.Materiales compuestos a base de PTFE diseñados específicamente para su uso como sustratos de placas de circuitos impresosEl DiClad 527 ofrece una mayor proporción de refuerzo de fibra de vidrio al contenido de PTFE, lo que resulta en una gama de características mejoradas.

Características:

Rango de constante dieléctrica (Dk): de 2,4 a 2,6 a 10 GHz y 1 MHz, 50% de RH
Factor de disipación: 0,0017 a 10 GHz, 0,0010 a 1 MHz, 50% de Hg
TcDK (coeficiente de temperatura de Dk): -153 ppm/°C, funcionando desde -10°C hasta 140°C a 10 GHz
Baja absorción de humedad: 0,03%
Coeficiente de expansión térmica (CTE): eje X - 14 ppm/°C, eje Y - 21 ppm/°C, eje Z - 173 ppm/°C


Beneficios:

Tangente de pérdidas extremadamente bajas
Excelente estabilidad dimensional
Rendimiento constante del producto
Propiedades eléctricas uniformes a través de la frecuencia
Rendimiento mecánico fiable
Excelente resistencia a las sustancias químicas
Dk estable en un amplio rango de frecuencias
Bajas pérdidas de circuito en altas frecuencias
Desviación mínima del rendimiento en entornos de alta humedad

El PCB DiClad 527 cuenta con un apilamiento rígido de 2 capas para una construcción robusta.De espesor de 762 mm (30 mil)La acumulación se completa con la capa de cobre 2, con el mismo grosor de 35 μm. Esta configuración garantiza un rendimiento confiable y una transmisión de señal eficiente en todo el circuito.

Cuando se trata de detalles de construcción, el PCB DiClad 527 ofrece especificaciones precisas para satisfacer sus necesidades.con una tolerancia de +/- 0.15 mm. El espacio mínimo es de 4/4 mil, lo que permite diseños de circuitos complejos.el PCB tiene capacidad para varios tipos de componentes y facilita un montaje eficiente.

El diseño del PCB excluye las vías ciegas, simplificando el proceso de fabricación.El peso del cobre se establece en 1 oz (1.4 mils) para las capas exteriores, garantizando una gestión térmica eficiente y una conductividad fiable.

Para el acabado superficial, el PCB DiClad 527 emplea plata de inmersión, proporcionando una excelente conductividad y resistencia a la corrosión.que permite una fácil identificación y montaje de componentesLa máscara de soldadura superior es verde, ofreciendo protección e aislamiento para los rastros de cobre.La ausencia de una serigrafía inferior y una máscara de soldadura inferior agiliza el proceso de fabricación manteniendo la funcionalidad.

Para garantizar la más alta calidad, cada PCB DiClad 527 se somete a una prueba eléctrica del 100% antes del envío.dándole confianza en su rendimiento.

Con 21 componentes y un total de 83 pastillas, el PCB ofrece versatilidad para diversos diseños electrónicos.proporcionar opciones para diferentes técnicas de colocación y ensamblaje de componentesEl PCB incluye 23 vías para el enrutamiento eficiente de la señal y la conectividad.

El formato de ilustración para el PCB DiClad 527 es Gerber RS-274-X, un estándar ampliamente aceptado en la industria.Está disponible para envío en todo el mundo, lo que le permite acceder a este PCB avanzado para sus proyectos, sin importar su ubicación.

Aplicaciones típicas:

Redes de alimentación por radar
Redes de matriz por fases comerciales
Antennas de estación base de baja pérdida
Sistemas de orientación
Antenas de radio digital
Filtros, acopladores y LNA
