Datos del producto:
Pago y Envío Términos:
|
| El material: | RO4533 | Tamaño del PCB: | 85.89 mm x 161.45 mm = 1 PCS, +/- 0.15 mm |
|---|---|---|---|
| Peso de cobre: | 1 oz (1,4 ml) de capas exteriores | Finalización de la superficie: | Plata de inmersión |
| Número de capas: | 2-layer | espesor del PCB: | 30 millones |
| Alta luz: | El doble echó a un lado PWB,PCB de circuito de alto rendimiento,PWB de plata de la inmersión |
||

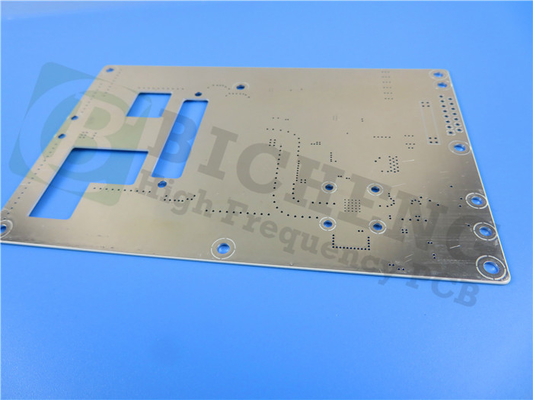

Presentando nuestro recientemente enviado PCB con el material RO4533, una solución avanzada diseñada específicamente para aplicaciones de infraestructura móvil de microstrip.El laminado a base de hidrocarburos reforzado con vidrio ofrece un rendimiento excepcional, constante dieléctrica controlada, baja pérdida y excelente respuesta de intermodulación pasiva.
Los laminados RO4533 son totalmente compatibles con el FR-4 convencional y el procesamiento de soldadura libre de plomo a alta temperatura,por el que se elimina la necesidad de tratamientos especiales para los laminados tradicionales a base de PTFEEsto lo convierte en una alternativa rentable a las tecnologías de antena PTFE al tiempo que permite a los diseñadores optimizar tanto el precio como el rendimiento.Los laminados RO4533 están disponibles en una opción libre de halógenos, que cumplen con estrictas normas medioambientales.
Los sistemas de resina de los materiales dieléctricos RO4533 están cuidadosamente diseñados para ofrecer un rendimiento de antena ideal.Los coeficientes de expansión térmica (CTE) en las direcciones X y Y coinciden estrechamente con los del cobreEstos laminados tienen una alta temperatura de transición de vidrio (Tg) de más de 280 °C (536 °F),lo que resulta en una baja CTE del eje z y una excelente fiabilidad de los orificios de revestimiento.
Características clave:
Constante dieléctrica (Dk): 3,3 a 10 GHz
Factor de disipación: 0,0025 a 10 GHz
En el eje X, el CTE es de 13 ppm/°C, en el eje Y, el CTE es de 11 ppm/°C, en el eje Z, el CTE es de 37 ppm/°C.
Tg > 280°C
Baja absorción de humedad: 0,02%
Conductividad térmica: 0,6 W/mk
| Propiedad | RO4533 | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica, proceso | 3.3 ± 0.08 | Z. | - | 10 GHz/23°C 2,5 GHz | el número de unidades de producción y el número de unidades de producción;2.5.5.5 |
| Factor de disipación | 0.002 | Z. | - | 2.5 GHz y 23°C | Se trata de un sistema de control basado en el código IPC-TM-650.5.5.5 |
| 0.0025 | 10 GHz y 23°C | ||||
| PIM (típico) | -157 años. | - | Dbc | Tonos barridos reflejados de 43 dBm | Analisador PIM Summitek 1900b |
| Resistencia dieléctrica | > 500 | Z. | V/mil | 0.51 mm | Se trata de un sistema de control basado en el código IPC-TM-650.5.6.2 |
| Estabilidad dimensional | El valor de las emisiones2 | X, Y | Se aplicará el método siguiente: | después del grabado | Se trata de un sistema de control basado en el código IPC-TM-650.4.39A |
| Coeficiente de expansión térmica | 13 | X. | ppm/°C | -55 a 288 °C | Se trata de un sistema de control basado en el código IPC-TM-650.4.41 |
| 11 | Y | ||||
| 37 | Z. | ||||
| Conductividad térmica | 0.6 | - | W/(m.K) | 80 °C | Las demás partidas |
| Absorción de humedad | 0.02 | - | % | D48/50 y D48/50 | Se trata de un sistema de control basado en el código IPC-TM-650.6.2.1 ASTM D570 |
| Tg | > 280 | - | °C TMA | A. No | Se trata de un sistema de control basado en el código IPC-TM-650.4.24.3 |
| Densidad | 1.8 | - | Gm/cm3 | - | Las demás partidas |
| Resistencia de la cáscara de cobre | 6.9 (1.2) | - | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | 1 onza de flotador de post soldadura EDC | Se trata de un sistema de control basado en el código IPC-TM-650.4.8 |
| Flamabilidad | No FR | - | - | - | Sección 94 |
| Proceso libre de plomo compatible | - ¿ Qué? | - | - | - | - |
Beneficios:
Respuesta de baja pérdida, baja Dk y baja intermodulación pasiva (PIM) para una amplia gama de aplicaciones
Sistema de resina termoestable compatible con los procesos de fabricación de PCB estándar
Excelente estabilidad dimensional, lo que permite un mayor rendimiento en paneles de mayor tamaño
Propiedades mecánicas uniformes para mantener la forma mecánica durante la manipulación
Alta conductividad térmica para una mejor gestión de la energía
La pila de PCB consta de la capa de cobre 1, Rogers RO4533 Core y la capa de cobre 2. La capa de cobre 1 tiene un grosor de 35 μm, lo que garantiza una transmisión de señal eficiente y una conductividad robusta.El núcleo de este PCB está compuesto de material Rogers RO4533Este material avanzado ofrece un rendimiento excepcional, una constante dieléctrica controlada y una baja pérdida, lo que lo hace ideal para una amplia gama de aplicaciones.Completando el apilamiento es la capa de cobre 2, también con un grosor de 35 μm, proporcionando opciones de enrutamiento adicionales y un plano de tierra sólido para mejorar la integridad de la señal y la compatibilidad electromagnética.
Pasando a los detalles de construcción de PCB, las dimensiones de la placa son de 85,89 mm x 161,45 mm (1 PCS), ofreciendo un factor de forma compacto y versátil para varias aplicaciones.El espacio mínimo es de 4/6 milisEl tamaño mínimo del orificio es de 0,3 mm, lo que permite la adaptación de varios componentes y conectores.La placa no incluye vías ciegas, simplificando el proceso de fabricación.
El espesor del tablero terminado es de 0,8 mm, logrando un equilibrio entre la durabilidad y las limitaciones de espacio.proporcionar una conductividad suficiente y un apoyo estructuralEl espesor del recubrimiento vía es de 20 μm, lo que garantiza conexiones eléctricas fiables en toda la PCB.
Para el acabado de la superficie, este PCB utiliza plata de inmersión, que ofrece una excelente solderabilidad y una superficie plana para el montaje de componentes.proporcionar un etiquetado claro e identificación de los componentesLa máscara de soldadura superior es verde, ofreciendo protección contra el puente de soldadura y asegurando una formación adecuada de la unión de soldadura.La máscara de soldadura inferior no se aplica en este caso.
Para garantizar la calidad y la fiabilidad, cada PCB se somete a una prueba eléctrica del 100% antes del envío, garantizando que todas las conexiones y circuitos cumplan con las especificaciones requeridas.
En términos de estadísticas de PCB, este tablero consta de 57 componentes y tiene un total de 137 almohadillas. Entre estas almohadillas, 92 son almohadillas a través de agujeros, mientras que 45 son almohadillas de tecnología de montaje de superficie superior (SMT).Las almohadillas de montaje en la superficie inferior no están presentes en esta configuraciónEl PCB tiene 102 vías, que facilitan la interconexión entre las diferentes capas y componentes.
| Material de los PCB: | Hidrocarburos cerámicos reforzados con vidrio |
| Nombramiento: | RO4533 |
| Constante dieléctrica: | 3.3 |
| Factor de disipación | 0.0025 10GHz |
| Número de capas: | PCB de doble cara, PCB multicapa, PCB híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| El espesor del laminado: | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, etc. |
Artwork suministrado:El Gerber RS-274-X
Estándar de calidad:Clasificación IPC-2
Disponibilidad:Este PCB está disponible para el envío en todo el mundo, lo que garantiza un fácil acceso a esta solución de alta calidad.
Aplicaciones típicas:
Antenas de las estaciones base de infraestructuras celulares
Redes de antenas WiMAX
Experimente el rendimiento y la fiabilidad excepcionales de este PCB RO4533, diseñado para cumplir con los exigentes requisitos de las antenas de micro-bandas de infraestructura móvil.Mejore sus diseños de antenas con este material avanzado y desbloquee nuevas posibilidades para sus sistemas de comunicación inalámbrica.
