El RT/duroid 5880 y el PCB híbrido RO4003C combinan las fortalezas de dos materiales excepcionales para ofrecer un rendimiento eléctrico sin igual y una gestión térmica fiable.Con las propiedades de baja pérdida del RT/duroide 5880 y constante dieléctrica estable (Dk), junto con la baja pérdida y las excelentes características eléctricas de RO4003C, este PCB híbrido ofrece una mayor funcionalidad y flexibilidad de diseño para una amplia gama de aplicaciones de alta frecuencia.
Características principales del RT/duroide 5880:
Dk de 2,20 +/-.02: El RT/duroide 5880 mantiene una constante dieléctrica constante en un amplio rango de frecuencias, garantizando una transmisión de señal confiable y una pérdida de señal mínima.
Factor de disipación de.0009 a 10 GHz: Con un factor de disipación impresionantemente bajo, el RT/duroide 5880 minimiza la pérdida de energía, maximizando la integridad y eficiencia de la señal.
Baja absorción de humedad: el RT/duroid 5880 presenta una baja absorción de humedad, lo que lo hace adecuado para aplicaciones en entornos húmedos manteniendo un rendimiento eléctrico estable.
Isotrópico: La naturaleza isotrópica de RT/duroide 5880 garantiza propiedades eléctricas uniformes en todas las direcciones, simplificando el proceso de diseño y permitiendo un rendimiento constante.
| NT1valor típico |
| Propiedad |
NT1cambio de información |
Dirección |
Unidades |
Condición |
Método de ensayo |
| Constante dieléctrica,ε Proceso |
2.20
2.20±0.02 de las especificaciones. |
Z. |
No incluido |
C24/23/50 Las pérdidas de crédito
C24/23/50 Las pérdidas de crédito |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Constante dieléctrica,εDiseño |
2.2 |
Z. |
No incluido |
de 8 GHz a 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación, tanδ |
0.0004
0.0009 |
Z. |
No incluido |
C24/23/50 Las pérdidas de crédito
C24/23/50 Las pérdidas de crédito |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Coeficiente térmico de ε |
- 125 años. |
Z. |
ppm/°C |
- 50 años°Chasta 150°C |
IPC-TM-650 2.5.5.5 |
| Resistencia por volumen |
2 por 107 |
Z. |
No más |
En el caso de la Comunidad |
Las demás partidas |
| Resistencia de la superficie |
3 por 107 |
Z. |
¿ Qué es eso? |
En el caso de la Comunidad |
Las demás partidas |
| Calor específico |
0.96.0.96.0.23) |
No incluido |
j/g/k
(cal/g/c) |
No incluido |
Calculado |
| Modulo de tracción |
Prueba a los 23°C |
Prueba a 100°C |
No incluido |
MPa (kpsi) |
A. No |
Las demás partidas |
| 1070(156) |
450 ((65) |
X. |
| 860(125) |
380 ((55) |
Y |
| El estrés supremo |
29(4.2) |
20(2.9) |
X. |
| 27 (3.)9) |
18(2.6) |
Y |
| La última cepa |
6 |
7.2 |
X. |
% |
| 4.9 |
5.8 |
Y |
| Modulo de compresión |
710(103) |
500(73) |
X. |
MPa (kpsi) |
A. No |
Las demás partidas |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z. |
| El estrés supremo |
27(3.9) |
22(3.2) |
X. |
| 29 ((5.3) |
21(3.1) |
Y |
| 52(7.5) |
43 (6.3) |
Z. |
| La última cepa |
8.5 |
8.4 |
X. |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z. |
| Absorción de humedad |
0.02 |
No incluido |
% |
0.62" (~ 1.6mm) D48 / 50 |
Las demás partidas |
| Conductividad térmica |
0.2 |
Z. |
P/m/k |
80°C |
Las demás partidas |
| Coeficiente de expansión térmica |
31
48
237 |
X.
Y
Z. |
ppm/°C |
0 a 100°C |
IPC-TM-650 2.4.41 |
| Td el año |
500 |
No incluido |
°CTGA |
No incluido |
Las demás partidas |
| Densidad |
2.2 |
No incluido |
Gm/cm3 |
No incluido |
Las demás partidas |
| Pelucas de cobre |
31.2 ((5.5) |
No incluido |
Plí ((N/mm) |
1 oz ((35 mm) de lámina EDC
después del flotador de soldadura |
IPC-TM-650 2.4.8 |
| Flamabilidad |
V-0 |
No incluido |
No incluido |
No incluido |
Sección 94 |
| Proceso libre de plomo compatible |
- ¿ Qué? |
No incluido |
No incluido |
No incluido |
No incluido |
Características principales del RO4003C:
Dk de 3,38 +/- 0.05: El RO4003C ofrece una constante dieléctrica controlada, proporcionando estabilidad y previsibilidad en aplicaciones de alta frecuencia.
Factor de disipación de 0,0027 a 10 GHz: con características de baja pérdida, el RO4003C minimiza la atenuación de la señal y garantiza una transmisión eficiente de la señal.
Bajo coeficiente de expansión térmica (CTE) en el eje Z a 46 ppm/°C: el bajo CTE del RO4003C ayuda a mitigar los problemas relacionados con la expansión térmica,garantizar un rendimiento fiable en condiciones de temperatura variables.
| Propiedad |
Se aplican las siguientes condiciones: |
Dirección |
Unidades |
Condición |
Método de ensayo |
| Constante dieléctrica,ε Proceso |
3.38 ± 0.05 |
Z. |
|
10 GHz y 23°C |
IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
| Constante dieléctrica,εDiseño |
3.55 |
Z. |
|
de 8 a 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación |
0.0027
0.0021 |
Z. |
|
10 GHz y 23°C
2.5 GHz y 23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
+ 40 |
Z. |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistencia por volumen |
1.7 por 1010 |
|
MΩ.cm |
Conde A. |
IPC-TM-650 2.5.17.1 |
| Resistencia de la superficie |
4.2 x 109 |
|
MΩ |
Conde A. |
IPC-TM-650 2.5.17.1 |
| Fuerza eléctrica |
31.2 ((780) |
Z. |
Kv/mm(v/mil) |
0.51 mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Modulo de tracción |
19,650(2,850)
19,450 ((2,821) |
X.
Y |
MPa (ksi) |
NT1 el trabajo |
Las demás partidas |
| Resistencia a la tracción |
En el caso de las empresas
100 ((14.5) |
X.
Y |
MPa (ksi) |
NT1 el trabajo |
Las demás partidas |
| Fuerza de flexión |
276
El número de unidades |
|
MPa
- ¿ Qué pasa? |
|
IPC-TM-650 2.4.4 |
| Estabilidad dimensional |
El valor de las emisiones3 |
X, Y |
En el caso de los vehículos de motor
(mil/pulgada) |
después del grabado+E2/150°C |
IPC-TM-650 2.4.39A |
| Coeficiente de expansión térmica |
11
14
46 |
X.
Y
Z. |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A. No |
IPC-TM-650 2.4.24.3 |
| Td el año |
425 |
|
°C TGA |
|
Las demás partidas |
| Conductividad térmica |
0.71 |
|
El número de unidades de producción |
80 °C |
Las demás partidas |
| Absorción de humedad |
0.06 |
|
% |
48 horas de inmersión 0.060"
temperatura de la muestra 50°C |
Las demás partidas |
| Densidad |
1.79 |
|
Gm/cm3 |
23°C |
Las demás partidas |
| Resistencia de la cáscara de cobre |
1.05
(6.0) |
|
N/mm
- ¿ Qué pasa? |
después de la soldadura flotar 1 onza.
Folias de EDC |
IPC-TM-650 2.4.8 |
| Flamabilidad |
No incluido |
|
|
|
Sección 94 |
| Proceso libre de plomo compatible |
- ¿ Qué? |
|
|
|
|
Ventajas del RT/duroide 5880 y del RO4003C híbrido:
Mejor rendimiento eléctrico: Al combinar las propiedades únicas de RT/duroide 5880 y RO4003C, este PCB híbrido optimiza el rendimiento eléctrico, garantizando una integridad fiable de la señal, pérdida mínima,y funcionamiento de alta frecuencia constante.
Mejora de la gestión térmica: La alta conductividad térmica de RO4003C ayuda a disipar el calor de manera efectiva, evitando problemas de sobrecalentamiento en áreas propensas a la generación de calor.La incorporación de capas RO4003C en ubicaciones estratégicas mejora las capacidades de gestión térmica.
Flexibilidad de diseño: el diseño híbrido permite una mayor flexibilidad en el diseño y el diseño de PCB.Los ingenieros pueden utilizar selectivamente RT/duroid 5880 o RO4003C en diferentes áreas de la placa para lograr las características eléctricas y térmicas deseadas, la optimización de la funcionalidad y el cumplimiento de los requisitos de diseño específicos.
Costo-efectividad: Al utilizar un enfoque híbrido, los ingenieros pueden obtener beneficios de costos en comparación con el uso de un solo material en todo el tablero.La selección del material más adecuado para regiones específicas basándose en los requisitos de rendimiento optimiza los costes manteniendo la funcionalidad.
Amplio rango de frecuencia: la combinación de RT/duroide 5880 y RO4003C amplía la utilidad del PCB híbrido en un amplio rango de frecuencia,que lo hace adecuado para diversas aplicaciones de alta frecuencia y banda ancha, incluidos los radares de automóviles, las antenas de banda ancha de las aerolíneas comerciales, los circuitos de microstrips y stripline, las aplicaciones de ondas milimétricas y las antenas de radio digital punto a punto.
Confiabilidad y durabilidad: Tanto RT/duroid 5880 como RO4003C son conocidos por su construcción y fiabilidad de alta calidad.contribuyen a la durabilidad general y al rendimiento a largo plazo del tablero, garantizando robustez y estabilidad en aplicaciones exigentes.

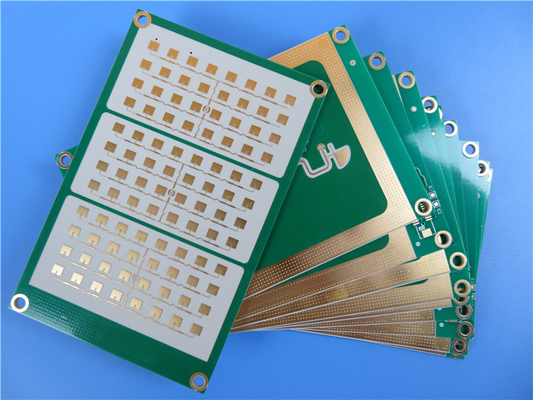

Detalles de la instalación y la construcción del PCB:
Este PCB rígido de 4 capas cuenta con un apilamiento con núcleos RT/duroide 5880 y RO4003C, junto con capas previas.El PCB cumple con estrictas normas de fabricación, incluyendo un espacio mínimo de 4/4 milímetros, un tamaño mínimo de agujero de 0,3 mm y una prueba eléctrica del 100% antes del envío.y la capa superior tiene una pantalla de seda blanca.
Estadísticas y ilustraciones de PCB:
Este PCB contiene 68 componentes, 117 almohadillas totales (72 agujeros, 45 SMT de lado superior), 87 vías y 5 redes.y este PCB está fabricado según el estándar de calidad IPC-Clase-2.
Este PCB híbrido está disponible en todo el mundo.
Aplicaciones:
Este PCB híbrido es ideal para una amplia gama de aplicaciones, incluyendo:
Radar y sensores para automóviles
Antenas de banda ancha para líneas aéreas comerciales
Circuitos de micro-tiras y de tiras
Aplicaciones de ondas milimétricas
Antenas de radio digitales punto a punto
Con su excepcional rendimiento eléctrico, capacidades de gestión térmica y flexibilidad de diseño,Este PCB híbrido es la opción perfecta para los ingenieros que buscan una solución confiable y rentable para sus proyectos de alta frecuencia y banda ancha.
