PCB híbrido en 20 mil RO4003C y 4 mil RO4350B Oro de inmersión terminado

Cuota De Producción:	1 piezas
Precio:	USD9.99-99.99/PCS
Embalaje Estándar:	Bolsas de vacío+Cartones
Período De Entrega:	8-9 días hábiles
Método De Pago:	T/T
Capacidad De Suministro:	5000 PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China.

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

El material:

Los datos de las pruebas de seguridad de los equipos de ensayo se deben incluir en el registro de lo

Tamaño del PCB:

32 mm x 42 mm = 1 PCS, +/- 0,15 mm

Peso de cobre:

1 oz (1,4 ml) de capas exteriores

Finalización de la superficie:

Oro de inmersión

Número de capas:

6-Layer

espesor del PCB:

1,6mm

Resaltar:

4 mil RO4350B PCB

20 mil RO4003C PCB

PCB acabado de inmersión en oro

Descripción del Producto

Presentamos nuestro PCB híbrido, una revolucionaria placa de circuito impreso que combina múltiples materiales para liberar un rendimiento y flexibilidad sin precedentes.Al integrar diversos materiales de sustrato en una sola placa, el PCB híbrido le permite aprovechar las propiedades únicas de cada material, lo que le permite ampliar los límites de sus aplicaciones.Vamos a profundizar en las características y especificaciones notables que hacen de este PCB híbrido la opción ideal para su próximo proyecto.

Características potentes para un rendimiento óptimo:

Este PCB híbrido está disponible en dos variantes: el RO4003C y el RO4350B, ambos diseñados para ofrecer resultados excepcionales en una variedad de aplicaciones exigentes.Aquí hay una mirada más cercana a las características notables de cada variante:

Se aplican las siguientes condiciones:
- Constante dieléctrica Dk de 3,38 +/-.05
- Factor de disipación de 0,0027 a 10 GHz
- coeficiente térmico de Dk de 40 ppm/°K
- Coeficiente de expansión térmica en relación con el cobre: x y z - 11 ppm/K, 14 ppm/K, 46 ppm/K
- Temperatura de descomposición (Td) de 425 °C TGA
- Conductividad térmica de 0,71 W/mk
- Tg > 280°C TMA

Propiedad	Se aplican las siguientes condiciones:	Dirección	Unidades	Condición	Método de ensayo
Constante dieléctrica,ε Proceso	3.38 ± 0.05	Z.		10 GHz/23°C	IPC-TM-650 2.5.5.5 Línea de rayas sujetada
Constante dieléctrica,εDiseño	3.55	Z.		de 8 a 40 GHz	Método de longitud de fase diferencial
Factor de disipación	0.0027 0.0021	Z.		10 GHz/23°C 2.5 GHz/23°C	IPC-TM-650 2.5.5.5
Coeficiente térmico de ε	+ 40	Z.	ppm/°C	- 50 años°Chasta 150°C	IPC-TM-650 2.5.5.5
Resistencia por volumen	1.7 por 10¹⁰		MΩ.cm	Conde A.	IPC-TM-650 2.5.17.1
Resistencia de la superficie	4.2 x 10⁹		MΩ	Conde A.	IPC-TM-650 2.5.17.1
Fuerza eléctrica	31.2 ((780)	Z.	Kv/mm(v/mil)	0.51 mm ((0.020")	IPC-TM-650 2.5.6.2
Modulo de tracción	19,650(2,850) 19,450 ((2,821)	X. Y	MPa (ksi)	NT1 el trabajo	Las demás partidas
Resistencia a la tracción	En el caso de las empresas 100 ((14.5)	X. Y	MPa (ksi)	NT1 el trabajo	Las demás partidas
Fuerza de flexión	276 El precio de venta		MPa - ¿ Qué pasa?		IPC-TM-650 2.4.4
Estabilidad dimensional	El valor de las emisiones3	X, Y	En el caso de los vehículos de motor (mil/pulgada)	después de etch+E2/150°C	IPC-TM-650 2.4.39A
Coeficiente de expansión térmica	11 14 46	X. Y Z.	ppm/°C	- 55 años°Chasta el 288°C	IPC-TM-650 2.4.41
Tg	> 280		°CTMA	A. No	IPC-TM-650 2.4.24.3
Td el tiempo	425		°CEl TGA		Las demás partidas
Conductividad térmica	0.71		Se trata de una serie deo- ¿ Qué?	80°C	Las demás partidas
Absorción de humedad	0.06		%	48 horas de inmersión 0.060" temperatura de la muestra 50°C	Las demás partidas
Densidad	1.79		Gm/cm³	23°C	Las demás partidas
Resistencia de la cáscara de cobre	1.05 (6.0)		N/mm - ¿ Qué pasa?	después de la soldadura flotar 1 onza. Folias de EDC	IPC-TM-650 2.4.8
Flamabilidad	No incluido				Sección 94
Proceso libre de plomo compatible	- ¿ Qué?

RO4350B:
- Constante dieléctrica Dk de 3,48 +/-.05
- Factor de disipación de 0,0037 a 10 GHz
- coeficiente térmico de Dk de 50 ppm/°K
- Coeficiente de expansión térmica en relación con el cobre: x y z - 10 ppm/K, 12 ppm/K, 32 ppm/K
- Temperatura de descomposición (Td) de 390 °C TGA
- Conductividad térmica de 0,69 W/mk
- Tg > 280°C TMA

RO4350B Valor típico
Propiedad	No se aplican las disposiciones de la presente Directiva.	Dirección	Unidades	Condición	Método de ensayo
Constante dieléctrica,ε Proceso	3.48 ± 0.05	Z.		10 GHz y 23°C	IPC-TM-650 2.5.5.5 Línea de rayas sujetada
Constante dieléctrica,εDiseño	3.66	Z.		de 8 a 40 GHz	Método de longitud de fase diferencial
Factor de disipación	0.0037 0.0031	Z.		10 GHz y 23°C 2.5 GHz y 23°C	IPC-TM-650 2.5.5.5
Coeficiente térmico de ε	+ 50	Z.	ppm/°C	-50°C a 150°C	IPC-TM-650 2.5.5.5
Resistencia por volumen	1.2 x 10¹⁰		MΩ.cm	Conde A.	IPC-TM-650 2.5.17.1
Resistencia de la superficie	5.7 x 10⁹		MΩ	Conde A.	IPC-TM-650 2.5.17.1
Fuerza eléctrica	31.2 ((780)	Z.	Kv/mm(v/mil)	0.51 mm ((0.020")	IPC-TM-650 2.5.6.2
Modulo de tracción	16, 767 ((2,432) 14,153 ((2,053)	X. Y	MPa (ksi)	NT1 el trabajo	Las demás partidas
Resistencia a la tracción	203,29,5 El número de personas afectadas	X. Y	MPa (ksi)	NT1 el trabajo	Las demás partidas
Fuerza de flexión	255 El número de personas		MPa - ¿ Qué pasa?		IPC-TM-650 2.4.4
Estabilidad dimensional	El valor de las emisiones5	X, Y	En el caso de los vehículos de motor (mil/pulgada)	después del grabado+E2/150°C	IPC-TM-650 2.4.39A
Coeficiente de expansión térmica	10 12 32	X. Y Z.	ppm/°C	-55°C a 288°C	IPC-TM-650 2.4.41
Tg	> 280		°C TMA	A. No	IPC-TM-650 2.4.24.3
Td el tiempo	390		°C TGA		Las demás partidas
Conductividad térmica	0.69		El número de unidades de producción	80 °C	Las demás partidas
Absorción de humedad	0.06		%	48 horas de inmersión 0.060" temperatura de la muestra 50°C	Las demás partidas
Densidad	1.86		Gm/cm³	23°C	Las demás partidas
Resistencia de la cáscara de cobre	0.88 5.0		N/mm - ¿ Qué pasa?	después de la soldadura flotar 1 onza. Folias de EDC	IPC-TM-650 2.4.8
Flamabilidad	(3) V-0				Sección 94
Proceso libre de plomo compatible	- ¿ Qué?

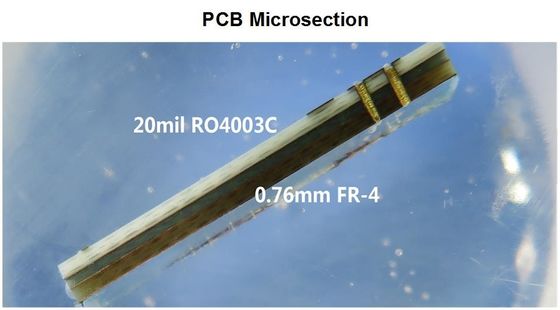

Optimización de la acumulación de PCB:
Este PCB híbrido cuenta con una construcción rígida de 6 capas, meticulosamente diseñada para maximizar el rendimiento y la fiabilidad.y las capas previas RO4450FEsta combinación cuidadosamente elaborada garantiza una transmisión de señal eficiente y una excelente gestión térmica, incluso en condiciones exigentes.

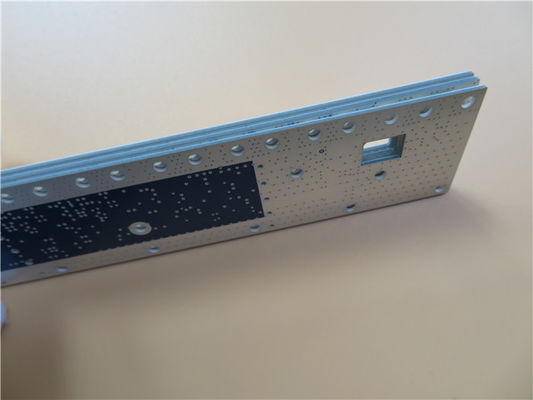

PCB híbrido en 20 mil RO4003C y 4 mil RO4350B Oro de inmersión terminado 0

Detalles de la construcción:
Con este PCB híbrido, la precisión es primordial.
- Las dimensiones de los tableros: 32 mm x 42 mm, lo que garantiza la compatibilidad con diversas aplicaciones
- Traza/Espacio mínimo: 6/6 mils, lo que permite el diseño de circuitos complejos
- Tamaño mínimo del agujero: 0,4 mm, facilitando la integración perfecta de los componentes
- espesor de cartón acabado: 1,6 mm, con un equilibrio entre compacidad y durabilidad
- Peso de Cu acabado: 1 oz (1.4 mil) capas exteriores, asegurando una conductividad óptima
- a través de un espesor de revestimiento: 20 μm, garantizando conexiones eléctricas fiables
- acabado superficial: oro de inmersión, que proporciona una resistencia superior a la corrosión y a la soldadura
No, para una apariencia elegante y minimalista
No, manteniendo una estética limpia y profesional
- Máscara de soldadura superior: Verde, para mayor protección y distinción visual
- Máscara de soldadura inferior: No, asegurando un diseño optimizado
- Prueba eléctrica al 100%: cada tabla se somete a pruebas rigurosas para garantizar una funcionalidad impecable antes del envío.

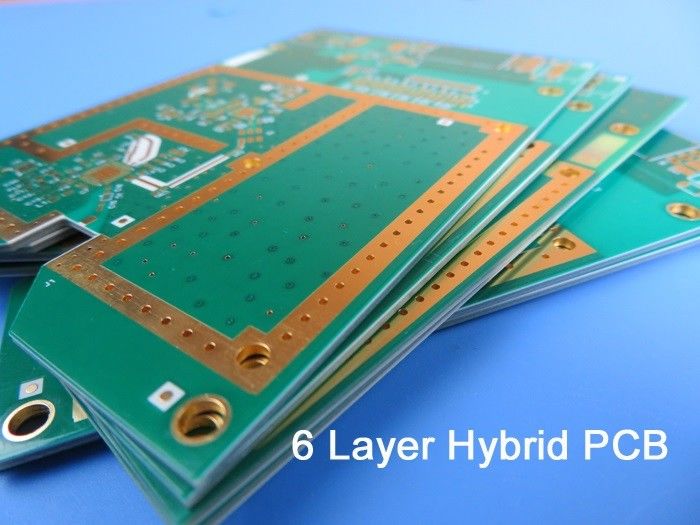

PCB híbrido en 20 mil RO4003C y 4 mil RO4350B Oro de inmersión terminado 1

Calidad y estándares inflexibles:
Este PCB híbrido cumple con el estándar de calidad IPC-Clase 2, garantizando una mano de obra y fiabilidad excepcionales.que le permita lograr resultados sobresalientes en sus aplicaciones.

Posibilidades infinitas, disponibles en todo el mundo:

La versatilidad de nuestro PCB híbrido lo convierte en una opción ideal para una amplia gama de aplicaciones, incluyendo:
- Estaciones base celulares, antenas y amplificadores de potencia
- Etiquetas de identificación RF
- Radar y sensores para automóviles
- LNB es para satélites de transmisión directa

Ya sea que esté diseñando sistemas de comunicación inalámbrica de próxima generación o electrónica automotriz avanzada, el PCB híbrido le permite realizar su visión,Desbloquear nuevas posibilidades de innovación.

Aprovechar el poder de la tecnología de PCB híbridos:
Experimenta el futuro del diseño electrónico con el PCB híbrido con su combinación inigualable de materiales, características de rendimiento excepcionales y una artesanía meticulosa,Nuestro PCB híbrido es la solución definitiva para sus necesidades de circuitos.
