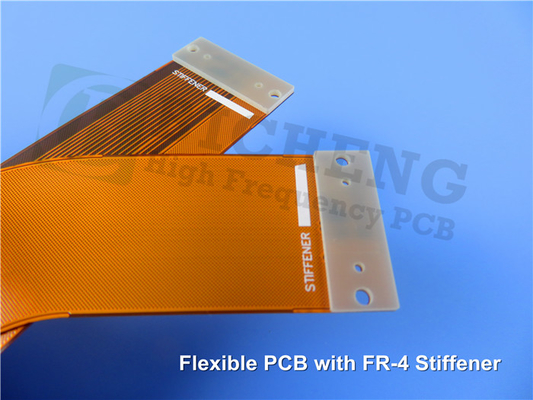

0.15mm Circuito flexible con FR4 Stiffner Amarillo cubierta inmersión oro

La nueva placa de circuito flexible (PCB) trae un avance innovador al mundo de los circuitos.también conocido como circuito flexible o placa de circuito impreso flexibleA diferencia de los PCB rígidos tradicionales, posee la notable capacidad de doblarse, torcerse,y se ajustan a cualquier requisito de forma o espacio deseado, revolucionando las posibilidades del diseño de circuitos.

La esencia de este circuito flexible radica en sus tres elementos fundamentales: papel de cobre, material dieléctrico y adhesivo.Estos componentes trabajan en sinergia para proporcionar un rendimiento y una durabilidad excepcionales, lo que convierte a los PCB en una solución indispensable para una amplia gama de aplicaciones.

El propósito principal de la placa de circuito flexible es establecer interconexiones confiables entre las placas de circuito impreso y otros componentes.Sirve como sustrato tridimensional para el montaje de componentes de tecnología de montaje superficial (SMT)Además, estos circuitos son capaces de soportar flexiones dinámicas,garantizar un rendimiento constante incluso en entornos exigentesAdemás, se integran a la perfección en placas de circuito flexibles/rígidas, ampliando aún más su versatilidad.

Hay cuatro tipos básicos de circuitos flexibles, cada uno adaptado a requisitos específicos:

1. Circuitos flexibles de un solo lado: con un material base delgado y flexible, una lámina de cobre se lamina utilizando adhesivo.proporcionando una mayor protección y aislamiento.

2Circuitos flexibles de doble cara: Este tipo consiste en un material base delgado y flexible con una lámina de cobre laminada en ambos lados.Los lados exteriores del circuito a menudo están equipados con cubiertas, reforzando aún más las capas de cobre.

3. Circuitos flexibles de múltiples capas: Compuesto por múltiples laminados de base delgados y flexibles y láminas de cobre, estos circuitos están laminados entre sí utilizando adhesivo.las capas de cobertura se añaden comúnmente a los lados exteriores para una mayor durabilidad.

4Circuitos flexibles con áreas rígidas: en los escenarios en que el circuito flexible debe soportar componentes o conectores pesados, se hace necesario el refuerzo.una capa adicional de poliimida o un laminado de vidrio/epoxi, a la zona designada.

Esta placa de circuito flexible está construida con materiales de poliimida de la serie SF201 de Shengyi.con una constante dieléctrica inferior a 3.7 y un factor de disipación inferior a 0,01 a 10 GHz. Disponible en espesores de 12,5 mm, 20 mm y 25 mm y con opciones de cobre de 12 mm, 18 mm, 35 mm y 70 mm,estos materiales aseguran una excelente fiabilidad de soldadura, estabilidad dimensional y resistencia química.

Con su excepcional flexibilidad y propiedades eléctricas, la placa de circuito flexible garantiza un rendimiento excepcional en diversas aplicaciones.garantizar conexiones seguras y minimizar el riesgo de fallasEl tablero mantiene la estabilidad dimensional, incluso en condiciones difíciles, al tiempo que muestra una notable resistencia química para la longevidad.estar libre de halógenos y cumplir con la directiva RoHS de la UE, por lo que está libre de sustancias nocivas como Pb, Hg, Cd, Cr6+, PBB y PBDE.

Los detalles de construcción de este PCB destacan su ingeniería meticulosa y confiabilidad.ofrece una solución compacta pero versátil para las necesidades de circuitosLa traza y el espacio mínimos de 3/3 mil garantizan un diseño de circuitos preciso, mientras que el tamaño mínimo del orificio de 0,3 mm proporciona compatibilidad con varios componentes.junto con una 1 oz (1El acabado superficial de oro de inmersión garantiza una conductividad y resistencia a la corrosión excelentes.Los detalles adicionales incluyen máscaras de soldadura de cubierta amarilla superior y inferior, pantalla de seda blanca para un etiquetado claro, y una prueba eléctrica completa al 100% realizada antes del envío para garantizar la calidad.

Con 12 componentes y 35 pastillas, esta placa de circuito flexible ofrece versatilidad en numerosas aplicaciones.o electrónica para automóviles, la adaptabilidad y fiabilidad de este PCB lo convierten en la opción preferida para la tecnología de vanguardia.

En conclusión, la placa de circuito flexible representa un avance significativo en el diseño y la aplicación de circuitos.Las propiedades eléctricas excepcionales hacen que sea una solución indispensable para sistemas electrónicos complejos.Con su amplia gama de aplicaciones y su meticulosa construcción, este PCB allana el camino para la innovación en varias industrias, asegurando un rendimiento electrónico confiable y eficiente.
