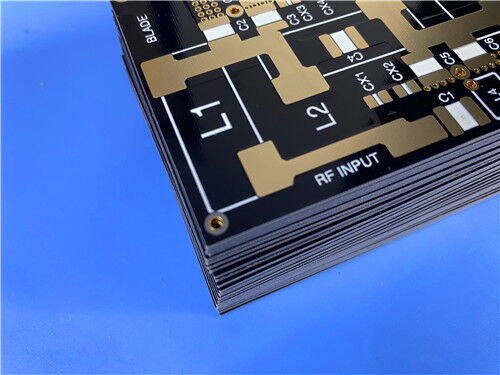

Esta PCB rígida de alta frecuencia F4BTD350S de 2 capas es una placa de circuito RF de alta potencia de próxima generación diseñada para escenarios de baja pérdida de inserción y alta disipación de calor. Construido con el innovador sustrato de PTFE relleno de cerámica de alta conductividad térmica F4BTD350S y capas externas de cobre estándar de 1 oz, este PCB rígido y liviano presenta un grosor de placa con acabado delgado de 0,6 mm y un acabado de superficie de oro de inmersión confiable. Con una pérdida dieléctrica ultrabaja, una conductividad térmica líder en la industria y un rendimiento de expansión térmica ultraestable, esta PCB sobresale en equipos de RF de alta potencia, amplificadores de potencia y sistemas de calefacción industrial.
¿Qué es F4BTD350S? Introducción avanzada al sustrato

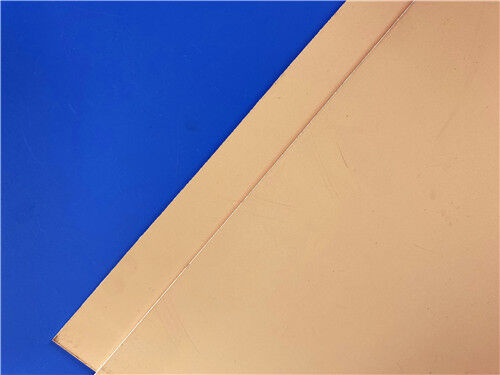

F4BTD350S es un sustrato de PTFE de alta frecuencia premium reforzado con tela de fibra de vidrio de alto rendimiento y enriquecido con rellenos cerámicos masivos de alta conductividad térmica. Desarrollado específicamente para entornos operativos de alta potencia, alta temperatura y larga duración, este material de nueva generación equilibra perfectamente una pérdida de señal ultrabaja y una capacidad superior de disipación de calor, resolviendo problemas comunes de sobrecalentamiento y atenuación de señal de los sustratos tradicionales de alta frecuencia.
Con parámetros intrínsecos básicos de Dk 3,5, Df 0,0016 a 10 GHz y una conductividad térmica de 1,25 W/MK, el F4BTD350S aumenta significativamente la tolerancia a la potencia de microondas y extiende la vida útil de los dispositivos electrónicos. Su excelente estabilidad térmica permite un funcionamiento continuo y confiable en condiciones de alta temperatura al tiempo que reduce los costos de mantenimiento del equipo. Además, el material presenta bajos coeficientes de expansión térmica, excelente estabilidad dimensional y alta resistencia al aislamiento eléctrico, lo que mejora en gran medida la capacidad de fabricación de PCB, la confiabilidad de los orificios pasantes, el rendimiento de la soldadura, la precisión de la coincidencia de componentes y la adaptabilidad ambiental. Admite apilamiento de PCB multicapa, procesamiento de placa posterior, fabricación de orificios densos y producción de circuitos de línea fina, lo que brinda una excelente procesabilidad integral.
Funciones principales de rendimiento del F4BTD350S
F4BTD350S integra rendimiento eléctrico de bajas pérdidas, conductividad térmica líder en la industria y propiedades mecánicas ultraestables, cumpliendo plenamente con los rigurosos requisitos de RF de alta potencia y equipos industriales de alta frecuencia:
Constante dieléctrica estable (Dk): mantiene una constante dieléctrica precisa de 3,5 ± 0,07 a 10 GHz, lo que garantiza un control de impedancia altamente consistente y una transmisión de señal precisa para diseños de circuitos de alta frecuencia.
Factor de disipación ultrabajo (Df): presenta una tangente de pérdida ultrabaja de 0,0016 a 10 GHz, lo que minimiza eficazmente la pérdida de inserción de alta frecuencia y maximiza la eficiencia de transmisión de energía.
Conductividad térmica líder en la industria: Ofrece una alta conductividad térmica de 1,25 W/MK, disipando rápidamente el calor generado por circuitos de RF de alta potencia para evitar la degradación del rendimiento causada por el sobrecalentamiento.
Expansión térmica anisotrópica ultrabaja: cuenta con valores CTE bajos de 11 ppm/°C (eje X), 10 ppm/°C (eje Y) y 40 ppm/°C (eje Z) entre -55 °C y 288 °C, lo que previene eficazmente la deformación de la placa y la deformación estructural bajo ciclos de temperaturas extremas.
Características de temperatura dieléctrica estable: logra un coeficiente térmico bajo de Dk a -45 ppm/°C (-55°C a 150°C), lo que garantiza parámetros eléctricos estables sin deriva en entornos de temperatura variable.
Alto rendimiento de seguridad eléctrica: viene con un alto índice de seguimiento comparativo (CTI) de 600 V, lo que proporciona un excelente aislamiento y resistencia de seguimiento para un funcionamiento de alta potencia a largo plazo.
Baja sensibilidad a la humedad: controla la tasa de absorción de humedad a ≤0,05%, evitando fluctuaciones de parámetros eléctricos causadas por condiciones de trabajo húmedas.
Alto retardo de llama: Cumple con los estrictos estándares de retardo de llama UL-94 V0, lo que garantiza un funcionamiento seguro y estable para equipos electrónicos industriales y de alta potencia.
Especificaciones clave de construcción de PCB
| Elemento de parámetro |
Especificación específica |
| Materia prima |
Sustrato de alta frecuencia de PTFE relleno de cerámica de alta conductividad térmica F4BTD350S |
| Recuento de capas |
2 capas (estructura PCB rígida de doble cara) |
| Dimensiones del tablero |
79 mm × 110 mm (tolerancia de ±0,15 mm, 1 pieza) |
| Seguimiento/espacio mínimo |
7/9 milésimas |
| Tamaño mínimo del agujero |
0,6 mm |
| Vía Diseño |
Sin vías ciegas |
| Grosor del tablero terminado |
0,6 mm |
| Peso de cobre terminado |
Capas exteriores de cobre de 1 oz (1,4 mils) |
| A través del espesor del revestimiento |
20 μm |
| Acabado superficial |
Oro de inmersión |
| Serigrafía |
Serigrafía superior blanca, sin serigrafía inferior |
| Máscara de soldadura |
Máscara de soldadura superior negra, sin máscara de soldadura inferior |
| Estándar de prueba de calidad |
100% pruebas eléctricas completas implementadas antes del envío |
Estructura de apilamiento de PCB F4BTD350S de 2 capas
| Secuencia de capas |
Especificación de materiales |
Espesor |
Función principal |
| Capa exterior 1 (superior) |
Lámina de cobre conductora |
35 μm |
Transmisión de señal RF de alta potencia y plataforma de soldadura de componentes SMT |
| Capa dieléctrica central |
Sustrato de núcleo compuesto de alta conductividad térmica F4BTD350S |
0,508 mm |
Aislamiento dieléctrico de bajas pérdidas, conducción eficiente del calor y rendimiento dieléctrico ultraestable resistente a la temperatura. |
| Capa exterior 2 (inferior) |
Lámina de cobre conductora |
35 μm |
Capa de transmisión de circuito auxiliar para equilibrar la estabilidad estructural y la disipación general del calor. |
Estadísticas de PCB
| Elemento de parámetro |
Valor específico |
| Componentes |
18 |
| Almohadillas totales |
22 |
| Almohadillas para orificios pasantes |
10 |
| Almohadillas SMT superiores |
12 |
| Almohadillas SMT inferiores |
0 |
| Vías |
6 |
| Redes |
2 |
Formato de obra de arte aceptado:Aceptamos archivos de diseño estándar Gerber RS-274-X de clientes globales. Este formato universal estándar de la industria admite una evaluación técnica precisa, cotizaciones de precios personalizadas y una producción de precisión optimizada, lo que garantiza una colaboración técnica eficiente y sin errores para todos los proyectos internacionales de personalización de PCB.
Estándar de calidad de producción:Todos los PCB de alta frecuencia y alta potencia F4BTD350S se fabrican e inspeccionan en estricto cumplimiento de las especificaciones de confiabilidad industrial IPC-Clase-2. Los rigurosos flujos de trabajo estandarizados de control de calidad y producción garantizan una precisión dimensional superior y un rendimiento eléctrico y térmico estable en todos los lotes.
Servicio de suministro global:Ofrecemos cotizaciones de PCB personalizadas en todo el mundo y soluciones de envío internacional. Los clientes globales pueden enviar archivos Gerber para obtener cotizaciones personalizadas exclusivas, con servicios integrales completos que incluyen verificación técnica profesional, fabricación de precisión, inspección de calidad integral y entrega logística global.
Escenarios de aplicación típicos
Los PCB de 2 capas F4BTD350S, que se benefician de una pérdida dieléctrica ultrabaja, una conductividad térmica líder en la industria, una alta tolerancia de potencia y una excelente estabilidad a altas temperaturas, se implementan ampliamente en RF de alta potencia y equipos industriales de alta frecuencia:
Sistemas de RF de alta potencia: equipos de procesamiento de señales de radiofrecuencia de alta potencia que requieren un funcionamiento estable y duradero
Módulos amplificadores de potencia: amplificadores de potencia de alta frecuencia que generan mucho calor y exigen una baja pérdida de señal.
Antenas de alta frecuencia: sistemas de antenas de comunicación industriales y de RF con requisitos de salida de alta potencia
Equipos de calefacción industrial: dispositivos especializados de procesamiento térmico y calefacción industrial de alta frecuencia.
Componentes pasivos de RF: acopladores, filtros y divisores de potencia de alto rendimiento para sistemas de microondas de alta potencia
