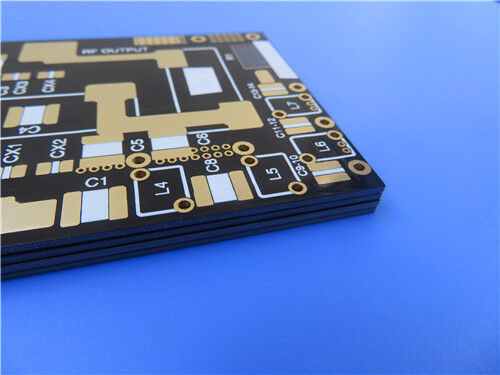

Este F4BME275 de 2 capasPlaca de circuito impreso RFes una placa de circuito de microondas de alto rendimiento diseñada específicamente para escenarios exigentes de RF y microondas de alta frecuencia. Adoptando el laminado compuesto de PTFE de alta estabilidad F4BME275 mejorado de Wangling y una lámina de cobre con tratamiento inverso (RTF) de primera calidad, este PCB rígido presenta un espesor de placa con acabado engrosado de 1,6 mm y un revestimiento de superficie de oro puro de 5 μm de alta precisión.
¿Qué es F4BME275? Introducción avanzada al sustrato

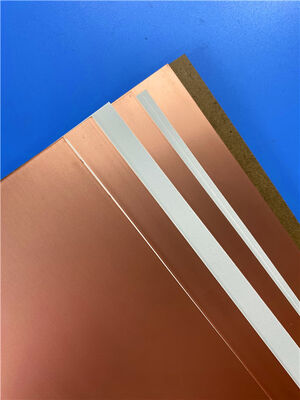

F4BME275 es un laminado compuesto de PTFE de alto rendimiento de próxima generación desarrollado por Wangling, especialmente optimizado para aplicaciones de circuitos de microondas y RF de alto estándar. Fabricado con tela de fibra de vidrio tejida mezclada con precisión, resina de PTFE de alta pureza y una película compuesta especializada, este sustrato ofrece un rendimiento eléctrico altamente consistente y confiable en entornos operativos de alta frecuencia.
Como versión mejorada del material clásico F4BM275, F4BME275 logra mejoras integrales de rendimiento con menor pérdida dieléctrica, mayor resistencia de aislamiento y estabilidad superior de parámetros a largo plazo. Sirve como una alternativa nacional rentable y de alta confiabilidad a los laminados de alta frecuencia importados. El material, revestido estándar con lámina de cobre con tratamiento inverso (RTF), garantiza un excelente rendimiento de bajo PIM, admite un grabado preciso de circuitos de línea fina y reduce eficazmente la pérdida de conductores de alta frecuencia, cumpliendo plenamente con los requisitos de los diseños de circuitos de RF de alta precisión.
Características principales y ventajas de F4BME275
F4BME275 presenta propiedades eléctricas y mecánicas personalizables mediante una combinación de proporciones de PTFE y fibra de vidrio calibradas con precisión, logrando un equilibrio óptimo entre rendimiento de bajas pérdidas, estabilidad estructural y capacidad de fabricación para diversos diseños de circuitos de alta frecuencia:
Rendimiento dieléctrico sintonizable: Presenta una relación de fibra de vidrio a PTFE ajustable con precisión, que ofrece una constante dieléctrica estable (Dk) de 2,75 a 10 GHz con una pérdida dieléctrica ultrabaja. Esta propiedad dieléctrica personalizable permite una adaptación flexible de impedancia y una adaptación precisa del material para diversos diseños de bandas de alta frecuencia civiles y militares.
Estabilidad dimensional mejorada: la composición optimizada de fibra de vidrio reduce efectivamente la expansión térmica y suprime la deriva de temperatura dieléctrica. El material mantiene un rendimiento físico y eléctrico estable entre -55 °C y 125 °C, lo que minimiza la deformación de la placa y la desviación de parámetros en condiciones de funcionamiento térmico alternas.
Rendimiento integral equilibrado: Adopta una fórmula científica de compensación de rendimiento con proporciones moderadas de fibra de vidrio. Mejora significativamente la rigidez mecánica y la planitud estructural al tiempo que conserva características de factor de disipación (Df) ultrabajo, lo que garantiza una transmisión estable de señales de alta frecuencia con bajas pérdidas de hasta 20 GHz.
Alta flexibilidad de diseño: admite configuraciones de constante dieléctrica personalizables y optimización estructural. Los ingenieros de RF pueden adaptar los parámetros del material para equilibrar perfectamente el rendimiento eléctrico de alta frecuencia, la robustez de carga mecánica y la adaptabilidad del proceso de producción de orificios pasantes/SMT para el desarrollo de diversos productos de RF.
Rendimiento superior de baja PIM y baja pérdida: combinado con una lámina de cobre premium con tratamiento inverso RTF, reduce en gran medida la pérdida del conductor de alta frecuencia.
Rendimiento de aislamiento confiable: la fórmula compuesta mejorada ofrece una excelente resistencia de aislamiento de volumen, aislando eficazmente las señales de circuito de alta frecuencia.
Especificaciones clave de construcción de PCB
| Elemento de parámetro |
Especificación específica |
| Materia prima |
Laminado compuesto de PTFE de alta estabilidad Wangling F4BME275 con lámina de cobre RTF |
| Recuento de capas |
2 capas (estructura rígida de PCB RF) |
| Dimensiones del tablero |
103 mm × 76 mm (tolerancia de ±0,15 mm, 1 pieza) |
| Seguimiento/espacio mínimo |
6/9 mils, adaptándose al diseño de circuito de línea fina de RF de precisión |
| Tamaño mínimo del agujero |
0,5 mm, lo que facilita el montaje de componentes estandarizados |
| Grosor del tablero terminado |
Diseño de tablero engrosado de 1,6 mm para una mayor estabilidad estructural |
| Peso de cobre terminado |
Capas exteriores de cobre RTF de 1 oz (1,4 mils) para una baja pérdida de conductor y un rendimiento de bajo PIM |
| A través del espesor del revestimiento |
20 μm, lo que garantiza una conductividad estable y confiabilidad a largo plazo |
| Acabado superficial |
Chapado en oro puro de 5 μm (197 μ"), que ofrece una excelente conductividad y resistencia a la corrosión. |
| Serigrafía |
Serigrafía superior blanca sin serigrafía inferior para marcar claramente los componentes |
| Máscara de soldadura |
Máscara de soldadura superior negra, sin máscara de soldadura inferior para una disipación de calor optimizada |
| Estándar de prueba de calidad |
Pruebas eléctricas 100% completas antes del envío para eliminar defectos del circuito. |
Estructura de apilamiento de PCB F4BME275 de 2 capas
Este apilamiento rígido profesional de 2 capas adopta un núcleo compuesto de PTFE F4BME275 de alto rendimiento, combinado con una lámina de cobre RTF de baja pérdida. La estructura en capas equilibrada minimiza la pérdida de señal de alta frecuencia y garantiza un rendimiento mecánico y eléctrico uniforme, ideal para aplicaciones de RF y microondas de precisión:
| Secuencia de capas |
Especificación de materiales |
Espesor |
Función principal |
| Capa exterior 1 (superior) |
Lámina de cobre conductora de baja pérdida RTF |
35 μm |
Transmisión de señal RF de alta frecuencia y capa de soldadura de componentes de precisión |
| Capa dieléctrica central |
Sustrato de núcleo compuesto de PTFE de alta estabilidad F4BME275 |
1,524 mm (60 mil) |
Aislamiento dieléctrico de bajas pérdidas, resistencia a la temperatura estable y rendimiento dieléctrico constante para circuitos de RF |
| Capa exterior 2 (inferior) |
Lámina de cobre conductora de baja pérdida RTF |
35 μm |
Capa de transmisión de circuito auxiliar para equilibrar la estabilidad estructural general |
Estadísticas de PCB
| Elemento de parámetro |
Valor específico |
| Componentes |
37 |
| Almohadillas totales |
56 |
| Almohadillas para orificios pasantes |
37 |
| Almohadillas SMT superiores |
19 |
| Almohadillas SMT inferiores |
0 |
| Vías |
21 |
| Redes |
7 |
Formato de obra de arte aceptado:Admitimos el envío de archivos de diseño estándar Gerber RS-274-X de clientes globales. Este formato universal estándar de la industria permite una evaluación técnica precisa, cotizaciones personalizadas y una producción en masa precisa, lo que garantiza una colaboración eficiente y sin errores para todos los proyectos internacionales de personalización de PCB.
Estándar de calidad de producción:Todos los PCB RF de alta frecuencia F4BME275 se fabrican e inspeccionan estrictamente de acuerdo con los criterios de confiabilidad industrial IPC-Clase-2. Los procesos de producción estandarizados y las rigurosas inspecciones de calidad garantizan una excelente consistencia dimensional y un rendimiento eléctrico estable para cada lote.
Servicio de suministro global:Ofrecemos cotizaciones de PCB personalizadas en todo el mundo y servicios de envío internacional. Los clientes globales pueden enviar archivos Gerber para obtener cotizaciones personalizadas exclusivas, con servicios integrales completos que incluyen confirmación técnica, fabricación de precisión, pruebas de calidad integrales y entrega logística global.
Escenarios de aplicación típicos
Sistemas de microondas, RF y radar: módulos de microondas de alta frecuencia, circuitos generales de señales de RF y equipos de detección de radar de precisión.
Componentes pasivos de RF: desfasadores de alto rendimiento y varios componentes funcionales de RF pasivos de precisión
Componentes de distribución de energía: divisores de energía personalizados, acopladores de RF y combinadores de señales para sistemas de comunicación
Sistemas de alimentación de antena: módulos de red de alimentación de antena y sistemas de antenas en fase de alta precisión
Equipos de comunicación inalámbrica: terminales de comunicación por satélite y sistemas de antenas de estaciones base de alta estabilidad.
