Datos del producto:
Pago y Envío Términos:
|
| El material: | TMM10i | El grosor: | 20 millas |
|---|---|---|---|
| Finalización de la superficie: | Oro de inmersión | Máscara de la soldadura: | verde |
| Alta luz: | 20mil TMM10i PCB RF de dos capas,PCB RF de inmersión de oro de 2 capas,1OZ PCB RF de 2 capas |
||
El material TMM10i es una excelente opción para aplicaciones de banda de alta performance y micro-banda, ofreciendo fiabilidad y precisión.Diseñado con el material de microondas isotrópico de Rogers TMM 10i, este compuesto de polímero termodinámico cerámico combina las mejores características de los sustratos de cerámica y PTFE al tiempo que permite técnicas de procesamiento flexibles.
Características clave:
Constante dieléctrica isotrópica (Dk) para un rendimiento constante
Bajo factor de disipación de 0,0020 a 10 GHz
Coeficiente térmico de Dk (-43 ppm/°K) comparado con el cobre
Temperatura de descomposición alta (Td) de 425 °C TGA
Excelente conductividad térmica de 0,76 W/mk
Rango de espesor: Se trata de un sistema de control de las emisiones de gases de escape.
Beneficios:
Resistencia superior al deslizamiento y al flujo de frío para mejorar las propiedades mecánicas
Resistencia excepcional a los productos químicos de proceso, minimizando los daños durante la fabricación
No se requiere tratamiento con naftano de sodio antes del recubrimiento sin electro
Enlace confiable de alambre facilitado por la composición de resina termoestable.
| Valor típico TMM10i | ||||||
| Propiedad | Las demás: | Dirección | Unidades | Condición | Método de ensayo | |
| Constante dieléctrica,ε Proceso | 9.80 ± 0.245 | Z. | 10 GHz | IPC-TM-650 2.5.5.5 | ||
| Constante dieléctrica,εDiseño | 9.9 | - | - | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación (proceso) | 0.002 | Z. | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de la constante dieléctrica | - 43 años. | - | ppm/°K | -55°C a 125°C | IPC-TM-650 2.5.5.5 | |
| Resistencia al aislamiento | > 2000 | - | - ¿ Qué pasa? | En el caso de los Estados miembros | Las demás partidas | |
| Resistencia por volumen | 2 por 108 | - | ¿Qué es eso? | - | Las demás partidas | |
| Resistencia de la superficie | 4 por 107 | - | ¿ Qué es eso? | - | Las demás partidas | |
| Resistencia eléctrica (resistencia dieléctrica) | 267 | Z. | V/mil | - | Método IPC-TM-650 2.5.6.2 | |
| Propiedades térmicas | ||||||
| Descomposición a temperatura (Td) | 425 | 425 | ° CTGA | - | Las demás partidas | |
| Coeficiente de expansión térmica - x | 19 | X. | ppm/K | 0 a 140 °C | Se aplicarán las siguientes medidas:4.41 | |
| Coeficiente de expansión térmica - Y | 19 | Y | ppm/K | 0 a 140 °C | Se aplicarán las siguientes medidas:4.41 | |
| Coeficiente de expansión térmica - Z | 20 | Z. | ppm/K | 0 a 140 °C | Se aplicarán las siguientes medidas:4.41 | |
| Conductividad térmica | 0.76 | Z. | El valor de las emisiones de CO2 | 80 °C | Las demás partidas | |
| Propiedades mecánicas | ||||||
| Resistencia de la cáscara del cobre después del estrés térmico | 5.0 (0,9) | X, Y | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | después de la soldadura flotante 1 oz. EDC | Método IPC-TM-650 2.4.8 | |
| Resistencia a la flexión (MD/CMD) | - | X, Y | KPSI | A. No | Las demás partidas | |
| Modulo de flexión (MD/CMD) | 1.8 | X, Y | El MPSI | A. No | Las demás partidas | |
| Propiedades físicas | ||||||
| Absorción de humedad (2X2) | 1.27 mm (0,050") | 0.16 | - | % | D/24/23 | Las demás partidas |
| 3.18 mm (0.125") | 0.13 | |||||
| Gravedad específica | 2.77 | - | - | A. No | Las demás partidas | |
| Capacidad térmica específica | 0.72 | - | J/g/K | A. No | Calculado | |
| Proceso libre de plomo compatible | - Sí, es cierto. | - | - | - | - | |
El acoplamiento de PCB:

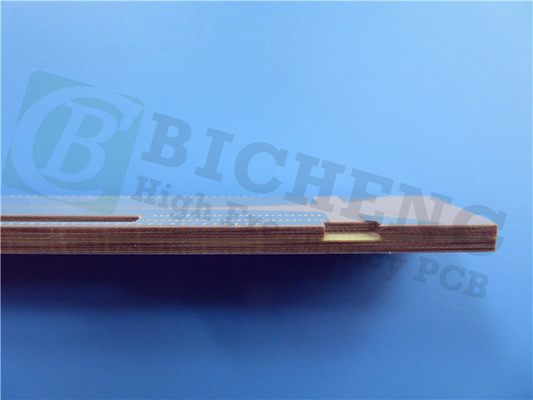

Esta pila de PCB consta de un diseño de PCB rígido de 2 capas. Cuenta con copper_layer_1 con un grosor de 35 μm, un Rogers TMM10i Core que mide 0.508 mm (20 mil) de grosor,y copper_layer_2 con un grosor de 35 μmEste apilamiento garantiza la integridad estructural y el rendimiento óptimo para el PCB.
Detalles de la construcción del PCB:
Este PCB tiene un tamaño compacto, con dimensiones de placa de 60 mm x 70 mm (+/- 0,15 mm).permitiendo diseños complejosEl tamaño mínimo del orificio es de 0,3 mm, lo que proporciona flexibilidad para la colocación de los componentes.
El espesor del tablero terminado es de 0,6 mm, lo que garantiza un perfil delgado mientras se mantiene la durabilidad.El espesor de la chapa de vía es de 20 μm, lo que permite una interconectividad fiable.
Para proteger la PCB y mejorar su rendimiento, el acabado de la superficie es Oro de Inmersión. Sin embargo, no hay una pantalla de seda superior o inferior o una máscara de soldadura, lo que permite una apariencia limpia y minimalista.Cada PCB se somete a una prueba eléctrica completa del 100% antes del envío para garantizar la calidad y la funcionalidad.
| Material de los PCB: | Compuestos de polímeros termosérmicos cerámicos, hidrocarburos |
| Nombramiento: | Las demás: |
| Constante dieléctrica: | 9.80 ± 0.245 |
| Número de capas: | Pcb de doble capa, de múltiples capas, híbrido |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| El espesor del laminado: | 15 mil (0,381 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 30 mil ((0,762 mm), 50 mil (1,27 mm), 60 mil (1,524 mm), 75 mil ((1,905 mm), 100 mil (2,54 mm), 125 mil (3,175 mm), 150 mil (3,81 mm), 200 mil (5,08 mm), 250 mil (6.(por ejemplo, 35 mm), 275 mil (6.985 mm), 300 mil (7.62 mm), 500 mil (12.70 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | cobre desnudo, HASL, ENIG, estaño de inmersión, OSP, dorado puro (sin níquel debajo del oro) etc. |
Las estadísticas de PCB:
Este PCB consta de 8 componentes, proporcionando versatilidad para diversas aplicaciones. Cuenta con un total de 18 almohadillas, incluidas 11 almohadillas a través del agujero y 7 almohadillas de tecnología de montaje de superficie superior (SMT).No hay almohadillas SMT en la parte inferiorAdemás, el PCB tiene 9 vías y 2 redes, lo que permite un enrutamiento y una conectividad eficientes de la señal.
Artwork suministrado:
La ilustración de este PCB se proporciona en el formato Gerber RS-274-X, un estándar de la industria ampliamente utilizado para la fabricación de PCB.
Estándar de calidad y disponibilidad:
Este PCB cumple con el estándar de calidad IPC-Clase-2, lo que garantiza una fabricación de alta calidad y fiabilidad.
Aplicaciones:
El PCB TMM10i encuentra aplicación en diversos campos, incluyendo:
- Circuitos de RF y microondas
- Amplificadores y combinadores de potencia
- Filtros y acopladores
- Sistemas de comunicación por satélite
- Antenas de sistemas de posicionamiento global
- Pache las antenas.
- Polarizadores dieléctricos y lentes
- Los probadores de chips
Con su rendimiento y compatibilidad superiores, el PCB TMM10i es adecuado para una amplia gama de aplicaciones electrónicas de alta frecuencia, lo que permite a los ingenieros y diseñadores lograr resultados óptimos.
