Datos del producto:
Pago y Envío Términos:
|
| El material: | TMM4 | El grosor: | 25mil |
|---|---|---|---|
| Finalización de la superficie: | Oro de inmersión | Máscara de la soldadura: | verde |
| Alta luz: | PWB de alta frecuencia del oro de la inmersión,PCB de alta frecuencia de 2 capas,Máscara de soldadura verde PCB de alta frecuencia |
||

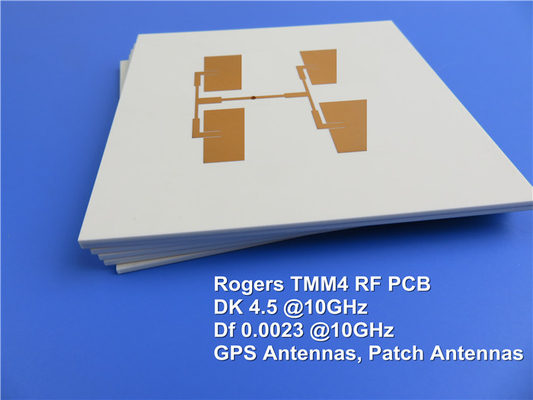

Hoy, la característica es nuestro recientemente enviado PCB que se basa en sustratos TMM4.TMM4 es un material de microondas termoestable de última generación diseñado específicamente para aplicaciones de línea de tira y microstrips de alta fiabilidad de agujeroEsta cerámica, hidrocarburos,El compuesto de polímero termoestable combina las ventajas mecánicas y químicas de los laminados cerámicos y tradicionales de PTFE, al tiempo que elimina la necesidad de técnicas de producción especializadas.
Con una constante dieléctrica (Dk) de 4,50 +/- 0,045 y un factor de disipación de 0,0020 a 10 GHz, TMM4 proporciona un excelente rendimiento eléctrico para circuitos de RF y microondas.Su coeficiente térmico Dk de 15 ppm/°K garantiza su estabilidad en un amplio rango de temperaturasTMM4 presenta una temperatura de descomposición (Td) de 425 °C TGA,haciendo que sea excepcionalmente resistente al calorCon una conductividad térmica de 0,7 W/mk, disipa eficientemente el calor, contribuyendo a la fiabilidad general del sistema.
| TMM4 Valor típico | ||||||
| Propiedad | Sección 4 | Dirección | Unidades | Condición | Método de ensayo | |
| Constante dieléctrica,ε Proceso | 4.5 ± 0.045 | Z. | 10 GHz | IPC-TM-650 2.5.5.5 | ||
| Constante dieléctrica,εDiseño | 4.7 | - | - | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación (proceso) | 0.002 | Z. | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de la constante dieléctrica | +15 años | - | ppm/°K | -55°C a 125°C | IPC-TM-650 2.5.5.5 | |
| Resistencia al aislamiento | > 2000 | - | - ¿ Qué pasa? | En el caso de los Estados miembros | Las demás partidas | |
| Resistencia por volumen | 6 por 108 | - | ¿Qué es eso? | - | Las demás partidas | |
| Resistencia de la superficie | 1 x 109 | - | ¿ Qué es eso? | - | Las demás partidas | |
| Resistencia eléctrica (resistencia dieléctrica) | 371 | Z. | V/mil | - | Método IPC-TM-650 2.5.6.2 | |
| Propiedades térmicas | ||||||
| Descomposición a temperatura (Td) | 425 | 425 | ° CTGA | - | Las demás partidas | |
| Coeficiente de expansión térmica - x | 16 | X. | ppm/K | 0 a 140 °C | Se aplicarán las siguientes medidas:4.41 | |
| Coeficiente de expansión térmica - Y | 16 | Y | ppm/K | 0 a 140 °C | Se aplicarán las siguientes medidas:4.41 | |
| Coeficiente de expansión térmica - Z | 21 | Z. | ppm/K | 0 a 140 °C | Se aplicarán las siguientes medidas:4.41 | |
| Conductividad térmica | 0.7 | Z. | El valor de las emisiones de CO2 | 80 °C | Las demás partidas | |
| Propiedades mecánicas | ||||||
| Resistencia de la cáscara del cobre después del estrés térmico | 5.7 (1.0) | X, Y | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | después de la soldadura flotante 1 oz. EDC | Método IPC-TM-650 2.4.8 | |
| Resistencia a la flexión (MD/CMD) | 15.91 | X, Y | KPSI | A. No | Las demás partidas | |
| Modulo de flexión (MD/CMD) | 1.76 | X, Y | El MPSI | A. No | Las demás partidas | |
| Propiedades físicas | ||||||
| Absorción de humedad (2X2) | 1.27 mm (0,050") | 0.07 | - | % | D/24/23 | Las demás partidas |
| 3.18 mm (0.125") | 0.18 | |||||
| Gravedad específica | 2.07 | - | - | A. No | Las demás partidas | |
| Capacidad térmica específica | 0.83 | - | J/g/K | A. No | Calculado | |
| Proceso libre de plomo compatible | - Sí, es cierto. | - | - | - | - | |
Las propiedades mecánicas del TMM4 resisten el flujo de flujo y el flujo de frío, lo que garantiza un rendimiento y una fiabilidad a largo plazo.El uso de una resina termoestable en su composición permite una unión fiable del alambre sin el riesgo de levantamiento de la almohadilla o de deformación del sustratoTMM4 es compatible con todos los procesos comunes de PWB, por lo que es versátil y fácil de integrar en los flujos de trabajo de fabricación existentes.
Este PCB es una placa rígida de 2 capas con un peso de cobre de 35 μm en cada capa exterior.El espacio mínimo es de 6/8 milímetrosEl dispositivo se somete a una prueba eléctrica completa al 100% antes del envío, garantizando su calidad y fiabilidad.
| Material de los PCB: | Compuesto de polímero cerámico, hidrocarburos y termorresistente |
| Designación: | Sección 4 |
| Constante dieléctrica: | 4.5 ± 0,045 (proceso); 4.7 (diseño) |
| Número de capas: | 1 capa, 2 capas |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| El espesor del laminado: | 15 mil (0,381 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 30 mil (0,762 mm), 50 mil (1,270 mm), 60 mil (1,524 mm), 75 mil (1,905 mm), 100 mil (2,540 mm), 125 mil (3,175 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | Cobre desnudo, HASL, ENIG, estaño de inmersión, oro puro (sin níquel debajo del oro), OSP. |
Los PCB TMM4 encuentran aplicaciones en una amplia gama de industrias. Son particularmente adecuados para circuitos de RF y microondas, amplificadores de potencia, combinadores, filtros, acopladores,sistemas de comunicación por satélite, antenas de sistemas de posicionamiento global, antenas de parches, polarizadores dieléctricos y lentes, y probadores de chips.y compatibilidad con los procesos PWB estándarLos PCB TMM4 ofrecen un rendimiento y una durabilidad excepcionales.
Estos PCB basados en TMM4 se adhieren a la norma de calidad IPC-Clase-2 y están disponibles en todo el mundo.garantizar la compatibilidad con los procesos de fabricación de PCB estándar.
Con su excepcional rendimiento eléctrico, confiabilidad mecánica y compatibilidad con procesos estándar de PWB,Los PCB TMM4 ofrecen una solución confiable y de alta calidad para las demandantes aplicaciones de RF y microondasCon disponibilidad y soporte en todo el mundo, los PCB TMM4 permiten a los ingenieros y diseñadores liberar su creatividad y ampliar los límites de lo que es posible en el mundo de los circuitos de RF y microondas.
