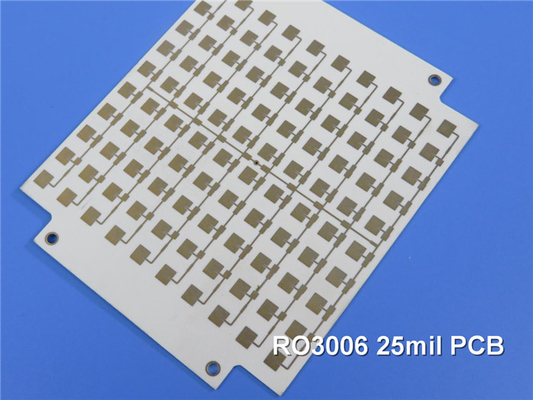

Presentamos nuestro recientemente enviado PCB hecho de sustratos RO306.
RO3006 Introducción:
Los laminados Rogers RO3006 son materiales de circuito avanzados que utilizan compuestos PTFE llenos de cerámica.Estos materiales están específicamente diseñados para ofrecer una estabilidad excepcional tanto en las propiedades eléctricas como mecánicasUna característica notable de RO3006 es su capacidad para mantener una constante dieléctrica estable (Dk) en un amplio rango de temperatura.Esta característica elimina el cambio de paso en Dk que se observa comúnmente en los materiales de vidrio PTFE cerca de la temperatura ambiente.
Características:
Los laminados RO3006 de Rogers consisten en compuestos PTFE llenos de cerámica. Estos materiales presentan una constante dieléctrica de 6,15 +/- 0,15 a 10 GHz y 23 ° C, junto con un bajo factor de disipación de 0.002 a la misma frecuencia y temperaturaCon una alta temperatura de descomposición térmica superior a 500°C, el RO3006 demuestra una excelente estabilidad térmica.facilitar una transferencia de calor eficienteEn cuanto a la absorción de humedad, RO3006 cuenta con una tasa baja de 0,02%. Además, el coeficiente de expansión térmica del material oscila entre 17 ppm/°C y 24 ppm/°C (-55 a 288 °C) en los X, Y,y los ejes Z.
Beneficios:
Los laminados RO3006 proporcionan propiedades mecánicas uniformes a través de una gama de constantes dieléctricas, lo que los hace ideales para diseños de placas de múltiples capas que requieren diferentes constantes dieléctricas.Estos laminados también son compatibles con diseños híbridos que involucran tablas de vidrio epoxi de múltiples capasOtra ventaja del RO3006 es su bajo coeficiente de expansión en plano, que coincide con el del cobre.Esta característica mejora la fiabilidad de los conjuntos montados en superficie y los hace adecuados para aplicaciones sensibles a los cambios de temperaturaAdemás, RO3006 presenta una excelente estabilidad dimensional. El proceso de fabricación en volumen utilizado para estos laminados garantiza un precio económico, lo que los convierte en una opción rentable.
| RO3006 Valor típico | |||||
| Propiedad | No incluye: | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 6.15 ± 0.05 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 6.5 | Z. | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación, tanδ | 0.002 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | - 262 años. | Z. | ppm/°C | 10 GHz -50 °C a 150 °C | IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional | 0.27 0.15 |
X. Y |
Muestra de las condiciones de funcionamiento | Conde A. | IPC-TM-650 2.2.4 |
| Resistencia por volumen | 105 | MΩ.cm | Conde A. | IPC 2.5.17.1 | |
| Resistencia de la superficie | 105 | MΩ | Conde A. | IPC 2.5.17.1 | |
| Modulo de tracción | 1498 1293 |
X. Y |
MPa | 23°C | Las demás partidas |
| Absorción de humedad | 0.02 | % | D48/50 y D48/50 | IPC-TM-650 2.6.2.1 | |
| Calor específico | 0.86 | j/g/k | Calculado | ||
| Conductividad térmica | 0.79 | El valor de las emisiones | 50 °C | Las demás partidas | |
| Coeficiente de expansión térmica (-55 a 288 °C) |
17 17 24 |
X. Y Z. |
ppm/°C | 23°C/50% de HRC | IPC-TM-650 2.4.4.1 |
| Td el año | 500 | °C TGA | Las demás partidas | ||
| Densidad | 2.6 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 7.1 | En el interior. | 1 oz, EDC después de flote de soldadura | IPC-TM 2.4.8 | |
| Flamabilidad | V-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? | ||||
Detalles de la instalación y la construcción del PCB:
Para este PCB rígido de 2 capas, la pila consiste en una capa de cobre con un grosor de 35 μm, seguida del sustrato RO3006 con un grosor de 25 milímetros (0,635 mm),y otra capa de cobre de un grosor de 35 μm.
Los detalles de construcción de PCB incluyen un tamaño de placa de 30 mm x 37 mm para una sola pieza.No hay vías ciegas en esta configuraciónEl espesor de la placa terminada es de 0,8 mm, y las capas exteriores de cobre tienen un peso de 1 onza (1,4 mil).y la pantalla de seda superior es blancaEl material de soldadura se coloca en la parte inferior de las capas superiores y inferiores, sin que se aplique ninguna serigrafía, y antes del envío se realiza una prueba eléctrica al 100% para garantizar la calidad.
Las estadísticas de PCB:
En términos de estadísticas de PCB, esta configuración incluye 15 componentes y un total de 50 almohadillas. De estas almohadillas, 31 son almohadillas a través de agujeros, mientras que 19 son almohadillas de tecnología de montaje de superficie superior (SMT).No hay almohadillas SMT en el fondoEste diseño de PCB incorpora 38 vías y consta de 2 redes.
Artwork y estándares:
El tipo de ilustración suministrado para este diseño de PCB es Gerber RS-274-X, un estándar de la industria ampliamente aceptado.garantizar el cumplimiento de los requisitos de calidad y rendimiento.
Disponibilidad y aplicaciones típicas:
Los laminados RO3006 se encuentran disponibles en todo el mundo, lo que proporciona accesibilidad para varios mercados.Son especialmente adecuados para aplicaciones de radar automotriz, antenas satelitales de posicionamiento global, sistemas de telecomunicaciones celulares (incluidos amplificadores y antenas de potencia), antenas de parche para comunicaciones inalámbricas, satélites de transmisión directa,sistemas de cableado para enlace de datosSus excepcionales propiedades eléctricas y mecánicas las hacen versátiles y fiables para una amplia gama de aplicaciones.
