Datos del producto:
Pago y Envío Términos:
|
| Alta luz: | 50 millas de placa de PCB de alta frecuencia,PCB de alta frecuencia 1.27 mm,Placa de circuito impreso de inmersión de plata |
||
|---|---|---|---|
Presentamos nuestro reciente PCB, una solución avanzada diseñada para satisfacer las exigencias de las aplicaciones electrónicas modernas, construida con precisión utilizando compuestos PTFE cerámicos RT/duroide 6010.2LM,Este PCB rígido de 2 capas ofrece un rendimiento excepcional y una fiabilidad inquebrantable.
Con una serie de características y beneficios impresionantes, es la opción perfecta para una amplia gama de aplicaciones, incluyendo antenas de parche, sistemas de comunicaciones por satélite, amplificadores de potencia,sistemas de prevención de colisiones de aeronaves, y sistemas de alerta de radar en tierra.
Construido con una constante dieléctrica de 10,2 a 10 GHz y un factor de disipación de 0,0023 a 10 GHz, este PCB garantiza una baja pérdida y una alta integridad de la señal,con un contenido de aluminio superior o igual a 10%,Su alta constante dieléctrica permite reducir el tamaño del circuito, mientras que la baja absorción de humedad minimiza los efectos de la humedad en la pérdida eléctrica.

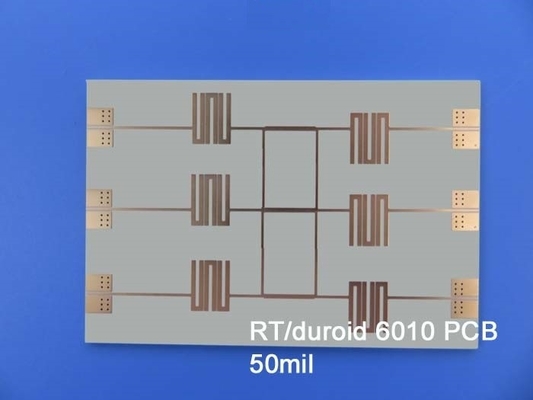

La pila del PCB consiste en capas de cobre terminadas con un peso de 35um, que se encuentran en el dieléctrico RT/duroide 6010.2LM, que tiene un grosor de 50 mil (1.27 mm).Este bajo diseño de expansión del eje Z garantiza un revestimiento confiable a través de agujeros en placas multicapaLa placa en sí misma mide 40 mm x 23 mm, con un grosor final de 1,4 mm, garantizando una solución compacta y duradera para sus diseños electrónicos.
Con una traza/espacio mínimo de 7/8 milímetros y un tamaño de orificio mínimo de 0,3 mm, este PCB proporciona opciones de enrutamiento precisas y eficientes.El ensayo eléctrico al 100% utilizado durante la producción garantiza el más alto nivel de control de calidadLa impedancia de la placa está cuidadosamente controlada a 50 ohmios, con un tamaño de vía/brecha de 15 mil / 14 mil.
El diseño de esta placa de circuito impreso se suministra en formato Gerber RS-274-X, que se adhiere al estándar IPC-Clase 2. Es adecuado para su uso en todo el mundo, y nuestro área de servicio se extiende a nivel mundial para satisfacer sus necesidades.
En caso de cualquier consulta o pregunta técnica, no dude en ponerse en contacto con Ivy en sales10@bichengpcb.com. Nos dedicamos a proporcionar un excelente servicio al cliente y garantizar su satisfacción.
| Propiedad | NT1capacidad de producción | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 10.2 ± 0.25 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 10.7 | Z. | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación, tanδ | 0.0023 | Z. | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | -425 | Z. | ppm/°C | -50°C a 170°C | IPC-TM-650 2.5.5.5 |
| Resistencia por volumen | 5 por 105 | ¿Qué es eso? | A. No | IPC 2.5.17.1 | |
| Resistencia de la superficie | 5 por 106 | ¿ Qué es eso? | A. No | IPC 2.5.17.1 | |
| Propiedades de tracción | Las pruebas de la norma ASTM D638 (0,1/min. de velocidad de deformación) | ||||
| El módulo de Young | 931 ((135) 559 ((81) | X y | MPa (kpsi) | A. No | |
| El estrés supremo | 17(2.4) 13(1.9) | X y | MPa (kpsi) | A. No | |
| La última cepa | 9 a 15 7 a 14 | X y | % | A. No | |
| Propiedades de compresión | Las medidas de ensayo se aplicarán a los productos de la serie A y de la serie B. | ||||
| El módulo de Young | 2144 (311) | Z. | MPa (kpsi) | A. No | |
| El estrés supremo | 47 (6.9) | Z. | MPa (kpsi) | A. No | |
| La última cepa | 25 | Z. | % | ||
| Módulo de flexión | 4364 (633) 3751 (544) | X. | MPa (kpsi) | A. No | Las demás partidas |
| El estrés supremo | 36 (5.2) 32 (4.4) | X y | MPa (kpsi) | A. No | |
| Deformación bajo carga | 0.26 1.3 | - ¿ Qué? | % | Las condiciones de ensayo deben ser las siguientes: | Las demás partidas |
| Absorción de humedad | 0.01 | % | D48/50°C 0,050" ((1,27 mm) de espesor | IPC-TM-650 2.6.2.1 | |
| Conductividad térmica | 0.86 | P/m/k | 80 °C | Las demás partidas | |
| Coeficiente de expansión térmica | 24 24 47 |
X. Y Z. |
ppm/°C | 23°C/50% de HRC | IPC-TM-650 2.4.41 |
| Td el año | 500 | °C TGA | Las demás partidas | ||
| Densidad | 3.1 | G/cm3 | Las demás partidas | ||
| Calor específico | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Calculado | ||
| Pelucas de cobre | 12.3 (2.1) | Plie (N/mm) | después del flotador de soldadura | IPC-TM-650 2.4.8 | |
| Flamabilidad | V-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? | ||||
Liberar el poder de RT Duroid 6010: revolucionando el rendimiento y la confiabilidad de PCB
Introducción:
RT duroid 6010 es un material compuesto cerámico PTFE innovador que ha redefinido las capacidades de las placas de circuitos impresos (PCB).y confiabilidad, RT duroid 6010 se ha convertido en la opción preferida para aplicaciones electrónicas exigentes.explorar su impacto en la reducción del tamaño del circuito, la integridad de la señal y el rendimiento general.
I. Comprender la constante dieléctrica y el factor de disipación
- Exploración de la constante dieléctrica: Desvelar la impresionante constante dieléctrica de 10,2 a 10 GHz/23°C, según lo determinado por IPC-TM-650 2.5.5.5 Método de línea de rayas sujetado.
- Desentrañar el factor de disipación: analizar el factor de disipación ultra bajo de 0,0023 a 10 GHz, asegurando una pérdida mínima de señal y un rendimiento general mejorado.
II. Estabilidad térmica y fiabilidad
- Coeficiente térmico de ε: Examen del coeficiente térmico de ε, con un rango de -425 ppm/°C, garantizando la estabilidad en un amplio rango de temperatura (-50°C a 170°C).
- Absorción de humedad: destacando la baja tasa de absorción de humedad del 0,01%, reduciendo el impacto de la humedad en la pérdida eléctrica y manteniendo un rendimiento constante, según IPC-TM-650 2.6.2.1.
| Material de los PCB: | Compuesto cerámico-PTFE |
| Designación: | NT1capacidad de producción |
| Constante dieléctrica: | 10.2 ± 0,25 (proceso); 10.7 (diseño) |
| Número de capas: | 1 capa, 2 capas |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| El espesor dieléctrico: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | Cobre desnudo, HASL, ENIG, estaño de inmersión, plata de inmersión, OSP. |
III. Mejora de la flexibilidad en el diseño
- Estricto control de DK y espesor: muestra el control preciso de la constante dieléctrica (DK) y del espesor, lo que permite un rendimiento repetible del circuito y la consistencia del diseño.
- Tamaño mínimo de las huellas/espacio y de los agujeros: explorar la flexibilidad de diseño proporcionada por una huella/espacio mínima de 7/8 milímetros y un tamaño mínimo de agujero de 0,3 mm, lo que permite diseños de PCB intrincados y compactos.
IV. Propiedades mecánicas superiores
- Propiedades de tracción y compresión: Examinando el impresionante módulo de Young, los valores de tensión final y de deformación, demostrando la resistencia mecánica y la durabilidad del material.
- Módulo de flexión: resalta el elevado módulo de flexión, garantizando la resistencia a la flexión y la deformación bajo carga, según las normas ASTM D790 y ASTM D261.
V. Desempeño sin concesiones en entornos difíciles
- Conductividad térmica: se evalúa la conductividad térmica de 0,86 W/m/K a 80°C, facilitando una disipación térmica eficiente y una gestión térmica.
- Coeficiente de expansión térmica: Investigación del coeficiente de expansión térmica (CTE) del material en las direcciones X, Y y Z, garantizando la estabilidad dimensional y la fiabilidad.
VI. Aplicaciones y posibilidades futuras
- Antenas de parche: Explorando cómo RT duroid 6010 está revolucionando el rendimiento de las antenas de parche.
- Sistemas de comunicaciones por satélite: Discutir las ventajas de RT duroid 6010 en aplicaciones de comunicaciones por satélite.
- Amplificadores de potencia: resaltando el impacto de RT duroid 6010 en los diseños de amplificadores de potencia para mejorar el rendimiento.
- Sistemas de prevención de colisiones de aeronaves: mostrar la fiabilidad y estabilidad del RT duroid 6010 en los sistemas de prevención de colisiones de aeronaves.
- Sistemas de advertencia por radar terrestre: Discutir las ventajas del RT duroid 6010 en los sistemas de advertencia por radar terrestre.
Conclusión:
RT duroid 6010 ha surgido como un cambio de juego en el mundo de los PCB, ofreciendo un rendimiento excepcional, fiabilidad y flexibilidad de diseño.y resistencia mecánica, RT duroid 6010 abre nuevas posibilidades para aplicaciones electrónicas avanzadas.o mantener un rendimiento confiable en entornos difíciles, RT duroid 6010 continúa empujando los límites de la tecnología de PCB.
