Datos del producto:
|
| Alta luz: | PCB compuesto de oro por inmersión,PCB compuesto de PTFE cerámico,10mil Blog de las PCB |
||
|---|---|---|---|

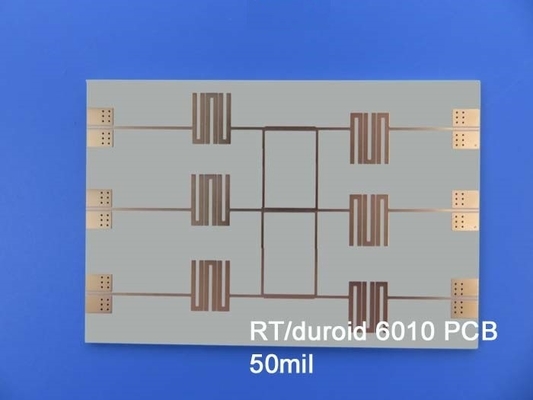

Estamos encantados de presentar nuestro último producto, el recientemente enviado Rogers RT/duroid 6010.2LM PCB compuesto cerámico-PTFE diseñado con materiales avanzados y técnicas de fabricación excepcionales,este PCB garantiza un alto rendimiento y fiabilidad para una amplia gama de aplicacionesExploremos sus impresionantes características y especificaciones:
1Material de los PCB:
- El PCB está construido con compuestos cerámico-PTFE Rogers RT/duroid 6010.2LM, conocidos por sus propiedades eléctricas superiores y su estabilidad térmica.
- La constante dieléctrica del proceso (DK) es de 10,2 a 10 GHz y 23°C, lo que garantiza una transmisión de señal precisa y una pérdida mínima de señal.
- Con un bajo factor de disipación de 0,0023 a 10 GHz y 23°C, este PCB minimiza la pérdida de energía y mantiene la integridad de la señal.
- El material de PCB tiene una alta temperatura de descomposición (Td) de 500°C, lo que garantiza una excelente resistencia térmica.
- El rango de temperatura de funcionamiento se extiende de -40°C a +85°C, por lo que es adecuado para una amplia gama de condiciones ambientales.
2. El empillamiento: PCB rígido de 2 capas
- El PCB presenta una construcción rígida de dos capas, proporcionando una solución de diseño compacta y eficiente.
- Copper_layer_1 tiene un grosor de 35 μm.
- El sustrato (RT/duroide 6010.2LM) tiene un grosor de 0,254 mm (10 milímetros), ofreciendo estabilidad y durabilidad.
- Copper_layer_2 tiene un grosor de 35 μm, lo que garantiza una conductividad excelente.
3Detalles de la construcción:
- Las dimensiones de las placas son de 156,76 mm x 86,79 mm, disponibles en 4 tipos, con una tolerancia de +/- 0,15 mm, garantizando dimensiones precisas.
- El PCB admite un espacio mínimo de 4/4 mil, lo que permite diseños de circuitos complejos.
- El tamaño mínimo del agujero es de 0,4 mm, facilitando la colocación precisa de los componentes.
- No hay vías ciegas, simplificando el proceso de fabricación.
- El espesor del tablero acabado es de 0,37 mm, lo que proporciona una solución compacta y ligera.
- Las capas exteriores tienen un peso de cobre acabado de 1 oz (1,4 mil), lo que garantiza una conductividad óptima.
- El espesor de la chapa es de 20 μm, promoviendo conexiones confiables.
- El acabado de la superficie es de oro de inmersión, que ofrece una excelente resistencia a la corrosión y soldadura.
- La pantalla de seda superior y inferior no están incluidas, proporcionando un aspecto limpio y minimalista.
- La máscara de soldadura superior es verde, proporcionando protección y mejorando la visibilidad.
- La máscara de soldadura de abajo también es verde, asegurando consistencia y durabilidad.
- Todos los PCB se someten a un ensayo eléctrico del 100% antes del envío, lo que garantiza su funcionalidad y fiabilidad.
4Las estadísticas de PCB:
- El PCB soporta un total de 97 componentes, proporcionando un amplio espacio para varias configuraciones de circuitos.
- Hay 183 almohadillas en total, incluidas 108 almohadillas de agujero, 63 almohadillas SMT superiores y 12 almohadillas SMT inferiores.
- El PCB incluye 115 vías, lo que garantiza un enrutamiento eficiente de la señal.
- Con 7 redes disponibles, este PCB tiene conexiones de circuitos complejos.
5Artwork y estándares:
- La ilustración del PCB se suministra en el formato Gerber RS-274-X, lo que garantiza la compatibilidad con las herramientas de diseño estándar de la industria.
- El PCB cumple con la norma IPC-Clase 2, garantizando una fabricación de alta calidad y fiabilidad.
6Disponibilidad:
- Nuestros PCB recién enviados están disponibles en todo el mundo, atendiendo a clientes de todo el mundo.
7Información de contacto:
- Para cualquier pregunta técnica o consulta, por favor póngase en contacto con Ivy en sales10@bichengpcb.com. Nuestro equipo dedicado está listo para ayudarle.
| Constante dieléctrica,ε Proceso | 10.2 ± 0.25 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 10.7 | Z. | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación, tanδ | 0.0023 | Z. | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | -425 | Z. | ppm/°C | -50°C a 170°C | IPC-TM-650 2.5.5.5 |
| Resistencia por volumen | 5 por 105 | ¿Qué es eso? | A. No | IPC 2.5.17.1 | |
| Resistencia de la superficie | 5 por 106 | ¿ Qué es eso? | A. No | IPC 2.5.17.1 | |
| Propiedades de tracción | Las pruebas de la norma ASTM D638 (0,1/min. de velocidad de deformación) | ||||
| El módulo de Young | 931 ((135) 559 ((81) | X y | MPa (kpsi) | A. No | |
| El estrés supremo | 17(2.4) 13(1.9) | X y | MPa (kpsi) | A. No | |
| La última cepa | 9 a 15 7 a 14 | X y | % | A. No | |
| Propiedades de compresión | Las medidas de ensayo se aplicarán a los productos de la serie A y de la serie B. | ||||
| El módulo de Young | 2144 (311) | Z. | MPa (kpsi) | A. No | |
| El estrés supremo | 47 (6.9) | Z. | MPa (kpsi) | A. No | |
| La última cepa | 25 | Z. | % | ||
| Módulo de flexión | 4364 (633) 3751 (544) | X. | MPa (kpsi) | A. No | Las demás partidas |
| El estrés supremo | 36 (5.2) 32 (4.4) | X y | MPa (kpsi) | A. No | |
| Deformación bajo carga | 0.26 1.3 | - ¿ Qué? | % | Las condiciones de ensayo deben ser las siguientes: | Las demás partidas |
| Absorción de humedad | 0.01 | % | D48/50°C 0,050" ((1,27 mm) de espesor | IPC-TM-650 2.6.2.1 | |
| Conductividad térmica | 0.86 | P/m/k | 80 °C | Las demás partidas | |
| Coeficiente de expansión térmica | 24 24 47 |
X. Y Z. |
ppm/°C | 23°C/50% de HRC | IPC-TM-650 2.4.41 |
| Td el año | 500 | °C TGA | Las demás partidas | ||
| Densidad | 3.1 | G/cm3 | Las demás partidas | ||
| Calor específico | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Calculado | ||
| Pelucas de cobre | 12.3 (2.1) | Plie (N/mm) | después del flotador de soldadura | IPC-TM-650 2.4.8 | |
| Flamabilidad | V-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? | ||||
Desbloquear el potencial de los PCB compuestos cerámico-PTFE: introducir RT/duroide 6010LM
Cuando se trata de PCB de alto rendimiento, la elección de los materiales es crucial. Estamos encantados de presentar nuestros PCB compuestos cerámico-PTFE, con el reconocido designador RT/duroide 6010LM.Con propiedades dieléctricas excepcionales y opciones versátilesA continuación, vamos a profundizar en las características y especificaciones clave de estos PCB notables:
1Material del PCB: Compuesto cerámico-PTFE
Nuestros PCBs están construidos con un material compuesto cerámico-PTFE robusto, específicamente el RT/duroid 6010LM designator.,Lo que lo hace ideal para circuitos exigentes.
2Constante dieléctrica:
La constante dieléctrica de nuestros PCB compuestos cerámico-PTFE es de 10.2 ± 0.25 en el proceso de fabricación.7, garantizando una transmisión precisa de la señal y minimizando la pérdida de señal.
3. Número de capas: 1 capa, 2 capas
Nuestros PCB están disponibles tanto en configuraciones de 1 capa como en 2 capas, proporcionando flexibilidad para diversos requisitos de diseño.Ya sea que necesite un diseño simple de una sola capa o un circuito de doble capa más complejo, nuestros PCBs de cerámica-PTFE te tienen cubierto.
4Peso de cobre:
Ofrecemos múltiples opciones para el peso de cobre, lo que le permite adaptar el PCB a sus necesidades específicas.dependiendo de su conductividad deseada y los requisitos de potencia.
| Material de los PCB: | Compuesto cerámico-PTFE |
| Designación: | NT1capacidad de producción |
| Constante dieléctrica: | 10.2 ± 0,25 (proceso); 10.7 (diseño) |
| Número de capas: | 1 capa, 2 capas |
| Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| El espesor dieléctrico: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: | Cobre desnudo, HASL, ENIG, estaño de inmersión, plata de inmersión, OSP. |
5. espesor dieléctrico:
Nuestros PCB compuestos cerámico-PTFE están disponibles en varios espesores dieléctricos, que se adaptan a diferentes diseños de circuitos.90 mm) de espesor dieléctrico, lo que le permite optimizar el PCB para su aplicación específica.
6Tamaño del PCB:
Nuestros PCB compuestos cerámico-PTFE soportan un tamaño máximo de ≤400mm X 500mm, ofreciendo un amplio espacio para sus circuitos.Tenemos las opciones de tamaño para cumplir con sus requisitos.
7Máscara de soldadura:
Ofrecemos una variedad de opciones de color de máscara de soldadura para satisfacer sus preferencias estéticas y funcionales.Estas opciones permiten una fácil identificación y aseguran procesos de ensamblaje y soldadura eficientes.
8- El acabado de la superficie:
Para satisfacer diversas necesidades, ofrecemos varias opciones de acabado de superficie para nuestros PCB compuestos cerámico-PTFE:
- Cobre desnudo: ideal para aplicaciones especializadas que requieren contacto directo con el cobre.
- HASL (Hot Air Solder Leveling): un acabado de superficie rentable y ampliamente utilizado.
- ENIG (Electrolless Nickel Immersion Gold): garantiza una excelente solderabilidad y resistencia a la corrosión.
- Estaño de inmersión: proporciona una superficie plana y uniforme para la soldadura.
- Plata de inmersión: ofrece una conductividad superior y una excelente planitud superficial.
- OSP (preservante orgánico de soldadura): proporciona una capa protectora para la soldadura y la vida útil.
Nuestras opciones de acabado de superficie satisfacen diferentes procesos de ensamblaje, condiciones ambientales y consideraciones presupuestarias, asegurando la solución óptima para sus necesidades de PCB.
Experimente el poder de los PCB compuestos cerámico-PTFE
Con nuestros PCB compuestos cerámico-PTFE con el designador RT/duroide 6010LM, puede desbloquear todo el potencial de sus diseños electrónicos.versatilidad en número de capas y peso de cobrePersonalice su PCB con varios colores de máscara de soldadura y seleccione el acabado de superficie ideal para su aplicación.Confíe en la fiabilidad y el rendimiento de nuestros PCB compuestos cerámico-PTFE para llevar sus proyectos a nuevas alturas.
