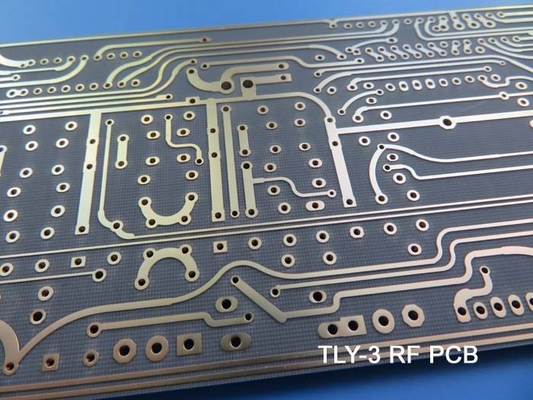

Inmersión de plata de 2 capas RF PCB Tacónica 20 milímetros 0,508 mm TLY-3

Se complace en presentar nuestro PCB recién enviado, meticulosamente diseñado para ofrecer un rendimiento y una fiabilidad excepcionales.Este PCB rígido de 2 capas presenta los compuestos PTFE tejidos de fibra de vidrio Taconic TLY-3 avanzadosVeamos los detalles de este PCB.

La construcción de este PCB muestra precisión y atención al detalle. Con una dimensión de la placa de 141,5 mm x 163 mm, cada pieza se fabrica con una tolerancia apretada de +/- 0,15 mm,garantizar la coherencia y exactitudLa pila consiste en una capa de cobre de 35 μm en ambos lados, que cubre el sustrato TLY-3 con un grosor de 0,508 mm (20 milímetros), proporcionando una base sólida para su circuito.

Con un espacio mínimo de 4/4 milímetros, este PCB permite diseños complejos y compactos, lo que le permite optimizar la utilización del espacio.Facilitando la facilidad de ensamblaje y acomodando una amplia gama de componentesSin vías ciegas, el PCB asegura una conectividad perfecta en todo el tablero.

Con un espesor de placa terminado de 0,63 mm, este PCB logra un equilibrio entre durabilidad y flexibilidad.El espesor de la chapa de 20 μm garantiza conexiones robustas en todo el circuitoEl acabado de la superficie está hecho con plata de inmersión, proporcionando una capa protectora y mejorando la solderabilidad.

Tanto el lado superior como el inferior están revestidos con una máscara de soldadura verde, que proporciona aislamiento y protección contra factores ambientales.La ausencia de serigrafía permite una apariencia limpia y aerodinámicaAntes del envío, cada PCB se somete a una rigurosa prueba eléctrica del 100%, asegurando una funcionalidad y un rendimiento óptimos.

Con 183 componentes y 250 pastillas, este PCB tiene una amplia gama de elementos de circuito, incluyendo 139 pastillas de agujero, 92 pastillas SMT superiores y 19 pastillas SMT inferiores,ofreciendo flexibilidad en la colocación de componentesCon 90 vías y 8 redes, este PCB permite una conectividad perfecta y una transmisión de señales eficiente.

Cumpliendo con las normas IPC-Clase-2, este PCB cumple con estrictos requisitos de calidad, garantizando un rendimiento y una fiabilidad constantes.garantizar la compatibilidad con diversos programas de diseño y procesos de fabricación.

Nuestros PCB están disponibles en todo el mundo, y estamos comprometidos a brindar un soporte excepcional al cliente.Estamos dedicados a ofrecer soluciones de PCB de primera clase adaptadas a sus requisitos únicos.

Introducción del TLY-3: potenciar las aplicaciones de PCB de alta frecuencia con un rendimiento excepcional

El TLY-3 de Taconic, un material compuesto de PTFE de fibra de vidrio tejido, se ha establecido como una opción líder para aplicaciones de PCB de alta frecuencia.Estabilidad térmica, y resistencia mecánica, TLY-3 permite a los ingenieros ampliar los límites del diseño electrónico.Vamos a profundizar en las características clave del TLY-3 y explorar su importancia en la entrega de rendimiento y fiabilidad sin precedentes.

Ventajas del material TLY-3:

1Excelente rendimiento eléctrico: TLY-3 presenta una constante dieléctrica baja (DK) de 2,33 a 10 GHz/23°C. Esta característica garantiza un control preciso de la impedancia y una propagación óptima de la señal,facilitar una transmisión eficiente de la señal y reducir el riesgo de distorsión de la señal.

2. Rendimiento estable en el rango de temperatura: TLY-3 exhibe una notable estabilidad térmica, funcionando perfectamente en un rango de temperatura de -40 °C a +85 °C.Esta estabilidad garantiza un rendimiento eléctrico constante, incluso en ambientes de temperatura exigentes, mejorando la fiabilidad y la longevidad de los PCB de alta frecuencia.

3Baja pérdida y alta integridad de la señal: con un factor de disipación bajo, TLY-3 minimiza la pérdida y distorsión de la señal, preservando la integridad de la señal en aplicaciones de alta frecuencia.Esta ventaja es de suma importancia para mantener el rendimiento general del sistema y garantizar una transmisión precisa de datos..

4Propiedades mecánicas robustas: el refuerzo de fibra de vidrio tejido del TLY-3 proporciona una resistencia mecánica y estabilidad dimensional excepcionales.haciendo que sea resistente a la flexiónEl PCB es un material de alta calidad que se utiliza para la fabricación de circuitos de circuito impreso, deformación y otras tensiones mecánicas.

5Amplia gama de aplicaciones: TLY-3 encuentra una amplia utilidad en diversas aplicaciones de alta frecuencia, incluyendo telecomunicaciones, aeroespacial, sistemas de radar, sistemas de comunicación inalámbrica,y equipos de red de alta velocidadSus excepcionales propiedades eléctricas y mecánicas lo convierten en una opción ideal para diseños electrónicos exigentes.

6Compatibilidad con los procesos de fabricación: el material TLY-3 se integra perfectamente en los procesos de fabricación de PCB estándar.con una capacidad de producción superior a 300 kW,, facilitando la producción sin problemas y reduciendo la complejidad de la aplicación.

7Alta calidad y fiabilidad: El compromiso de Taconic con la calidad se refleja en el rendimiento excepcional del TLY-3.garantizar las características eléctricas y la fiabilidad mecánica constantesLos diseñadores pueden confiar en TLY-3 para PCB de alta calidad que cumplan con los requisitos de rendimiento más estrictos.

TLY-3, con su excepcional rendimiento eléctrico, estabilidad térmica, resistencia mecánica y compatibilidad, permite a los ingenieros alcanzar nuevas alturas en el diseño de PCB de alta frecuencia.Permite la realización de tecnologías de vanguardia y empuja los límites de la innovación en el campo del diseño electrónicoConfíe en que TLY-3 ofrezca un rendimiento y una fiabilidad sobresalientes en sus aplicaciones de PCB de alta frecuencia.
