Datos del producto:
|
Alta luz: | 50 Mil RF Blog de PCB,Circuito de 2 capas de PCB de RF,Circuito de PCB de máscara de soldadura |
---|

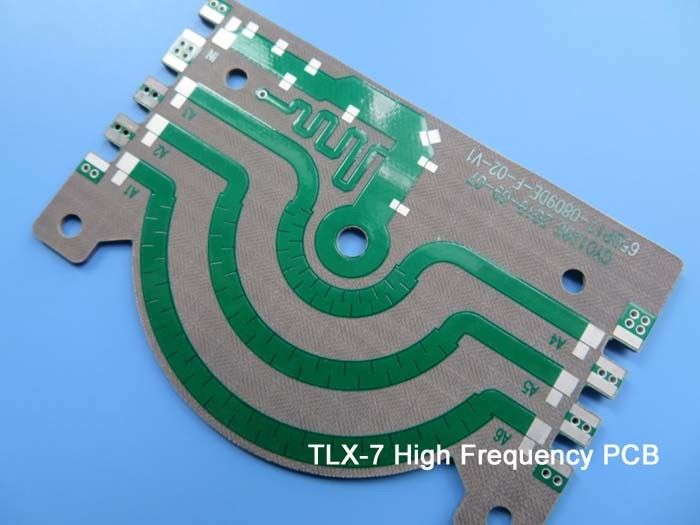

Descubra nuestra última adición: el PCB recién enviado, estableciendo nuevos estándares en calidad, fiabilidad y rendimiento.Este PCB rígido de 2 capas, meticulosamente diseñado, está diseñado para sobresalir en una amplia gama de aplicacionesVamos a profundizar en sus impresionantes características y especificaciones.
El material de PCB utilizado es Taconic TLX-7, un tejido de fibra de vidrio robusto infundido con compuestos PTFE. Esta combinación garantiza una durabilidad excepcional y un rendimiento eléctrico superior.Con un proceso DK de 2.6 a 10 GHz/23°C, este PCB garantiza una transmisión fiable de la señal con pérdidas mínimas, incluso a altas frecuencias.se mantiene resistente a diversas condiciones ambientales.
El acoplamiento de este PCB está optimizado para mejorar su funcionalidad. Consiste en dos capas de cobre, cada una de 35 μm de espesor.espesor de 270 mm (50 mil)Con una construcción precisa, estas capas y sustrato trabajan armoniosamente para ofrecer un rendimiento excepcional.
En términos de dimensiones, el PCB mide 195.49 mm x 98.46 mm (1 PCS, +/- 0.15 mm), ofreciendo un tamaño adecuado para la integración en varios sistemas.con un requisito mínimo de trazabilidad/espacio de 4/4 milisEl tamaño mínimo del orificio de 0,50 mm garantiza un ensamblaje preciso de los componentes. El espesor del tablero terminado es de 1,4 mm, lo que proporciona la robustez necesaria para un funcionamiento confiable.
Este PCB cuenta con una capa externa de cobre de 1 oz (1.4 mils) de peso, lo que garantiza una conductividad eléctrica óptima en todo el circuito.se garantiza una transferencia de señal eficienteEl acabado de superficie de inmersión en oro no sólo mejora la estética del PCB, sino que también ofrece una excelente resistencia a la corrosión y solderability.Proporcionar aislamiento y protección eficaces.
Antes del envío, cada PCB se somete a una prueba eléctrica estricta del 100% para garantizar su fiabilidad y rendimiento.Este exhaustivo proceso de control de calidad asegura que sólo las placas de la más alta calidad lleguen a nuestros clientes.
Con 145 componentes y un total de 205 pastillas, este PCB puede acomodar diseños de circuitos complejos y ofrecer amplias opciones de conectividad.Proporciona un enrutamiento eficiente de la señal en toda la placaAl cumplir con el estándar IPC-Clase 2, este PCB cumple con los estrictos requisitos de calidad establecidos por la industria.
Nuestro recientemente enviado PCB está disponible en todo el mundo, listo para potenciar sus diseños electrónicos con su rendimiento excepcional.Por favor comuníquese con Ivy en sales10@bichengpcbExperimenta las posibilidades con nuestra solución de PCB de primera línea.
Se aplicará el procedimiento siguiente: | 2.17 | |
El TLY-5 | 2.20 | |
El TLY-3 | 2.33 | |
Término de referencia | Se trata de la primera parte. | 2.45 |
Término de referencia | Se trata de la TLX-9 | 2.50 |
Título de la licencia | Se trata de la TLX-8 | 2.55 |
Término de referencia | Se trata de la TLX-7 | 2.60 |
Término de referencia | Se trata de la TLX-6 | 2.65 |
TLE-95 y TLE-95 | 2.95 | |
El TLC-27 | 2.75 | |
El TLC-30 | RF-30, también conocido como RF-30. | 3.00 |
El TLC-32 | 3.20 | |
El TLF-35 | 3.50 | |
El número de unidades de producción de las unidades de producción | 3.50 | |
RF-35 | RF-35A2 | 3.50 |
TRF-41 | 4.10 | |
TRF-43 | 4.30 | |
Se trata de la TRF-45. | 4.50 | |
RF-60A | 6.15 | |
El CER-10 | 10 |
TLX-7: Liberar el potencial de alto rendimiento en los diseños de PCB
Introducción
TLX-7, un miembro de la serie TLX de materiales de PCB de alto rendimiento, es un cambio de juego para ingenieros y diseñadores que buscan un rendimiento eléctrico, fiabilidad y estabilidad térmica excepcionales.En este artículo, exploramos las características y aplicaciones clave de TLX-7, destacando sus notables capacidades y los beneficios que aporta a los proyectos de PCB en varias industrias.
Descubriendo el poder de TLX-7
TLX-7, con su impresionante constante dieléctrica de 2.60Este material avanzado ofrece una excelente integridad de la señal, baja pérdida de inserción,y excelente estabilidad dimensional, lo que lo convierte en una opción ideal para industrias como la automoción, la aeroespacial, las telecomunicaciones y la informática.
Rendimiento eléctrico excepcional
Las excepcionales propiedades eléctricas del TLX-7 lo distinguen de los materiales convencionales de PCB.permite una transmisión de señal eficiente y minimiza la distorsión de la señal, lo que resulta en un mejor rendimiento del sistema.La alta temperatura de transición del vidrio y la baja absorción de humedad del material garantizan unas características eléctricas constantes incluso en entornos de funcionamiento difíciles.
Estabilidad térmica y fiabilidad
Una de las principales ventajas del TLX-7 es su excepcional estabilidad térmica, que permite un amplio rango de temperatura de funcionamiento de -40°C a +85°C, y que mantiene su resistencia en condiciones extremas.haciendo que sea adecuado para aplicaciones exigentesSu bajo coeficiente de expansión térmica (CTE) garantiza cambios dimensionales mínimos, reduciendo el riesgo de fallas en las juntas de soldadura y garantizando una fiabilidad a largo plazo.
Aplicaciones en diversas industrias
TLX-7, un material de PCB de alto rendimiento, encuentra amplias aplicaciones en varias industrias.TLX-7 permite el diseño y desarrollo de sistemas de antena eficientes y fiables que son vitales para la comunicación inalámbrica y la recepción de señalesAdemás, TLX-7 es adecuado para la fabricación de acopladores, separadores y combinadores, que desempeñan un papel crucial en la distribución de señales y la gestión de energía.TLX-7 sirve como un excelente sustrato para amplificadoresAdemás, las excepcionales propiedades eléctricas del TLX-7 lo convierten en una opción ideal para componentes pasivos, como resistencias,condensadores, y inductores, contribuyendo a la funcionalidad general y fiabilidad de los circuitos electrónicos.
Conclusión
TLX-7, un material de PCB de alto rendimiento de la serie TLX, permite a los ingenieros y diseñadores lograr un rendimiento eléctrico, fiabilidad y estabilidad térmica excepcionales en sus diseños de PCB.Con sus propiedades notables, TLX-7 está revolucionando la forma en que las industrias abordan las aplicaciones digitales de alta frecuencia y alta velocidad,permitir el desarrollo de tecnologías de vanguardia y ampliar los límites de la innovación.
