Datos del producto:
|
Alta luz: | PCB de 2 capas de cobre,PCB rígido de alta TG de 2 capas,60 milímetros de placa de PCB RF rígida |
---|

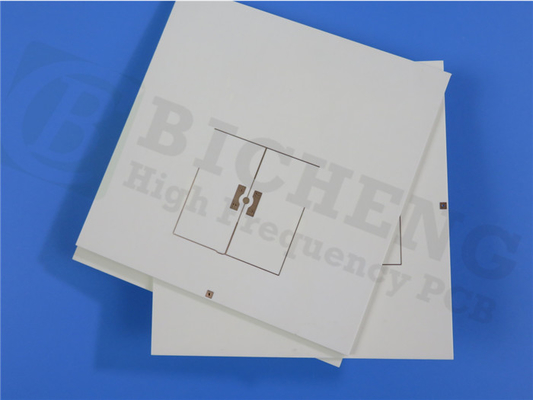

Estamos encantados de presentar nuestro PCB recién enviado, una placa rígida de 2 capas de alta calidad fabricada con material de vidrio tejido cerámico de hidrocarburo Rogers RO4003C.Este PCB está diseñado para satisfacer los requisitos exigentes de varias aplicaciones electrónicas, garantizando un rendimiento fiable y una durabilidad excepcional.
Con una constante dieléctrica de proceso (DK) de 3,38 y una temperatura de transición de vidrio (Tg) superior a 280 °C, nuestro PCB proporciona una excelente integridad de la señal y estabilidad térmica,que lo hace adecuado para una amplia gama de entornos de funcionamientoPuede funcionar sin problemas en un rango de temperatura de -40°C a +85°C, garantizando un rendimiento constante incluso en condiciones extremas.
Los detalles de construcción del PCB están meticulosamente diseñados para cumplir con los más altos estándares.asegurando un montaje preciso y precisoEl grosor del sustrato de 1.524 mm proporciona integridad estructural y durabilidad.
Para una conductividad óptima, el PCB presenta capas de cobre con un grosor de 70 μm en ambos lados.Las capas exteriores tienen un peso de cobre de 2 oz (2.8 mils), proporcionando una mayor capacidad de carga de corriente.
Para garantizar una interconexión confiable, el PCB ofrece un espacio mínimo de 4/4 mils, lo que permite diseños de circuitos intrincados y compactos.35 mm permite un montaje preciso de los componentes y una ruta eficienteAdemás, el espesor de la chapa de 25,4 μm maximiza la conductividad y la integridad de la señal.
El PCB está acabado con acabado superficial de inmersión en oro, proporcionando una excelente solderabilidad, resistencia a la corrosión y una superficie lisa para la fijación de componentes.Las máscaras de soldadura superior e inferior son verdes., proporcionando una capa protectora y visualmente atractiva para el PCB.
El PCB se somete a rigurosas pruebas de calidad para cumplir con los estándares IPC-Clase-2, lo que garantiza una fiabilidad y un rendimiento excepcionales.garantizar su funcionalidad.
Con disponibilidad en todo el mundo, nuestro objetivo es atender a clientes de todo el mundo. Para cualquier consulta técnica o asistencia adicional, póngase en contacto con Ivy en sales10@bichengpcb.com.Estamos dedicados a proporcionar un excelente apoyo al cliente y asegurar que sus necesidades de PCB se satisfagan con la máxima satisfacción.
Elija nuestro PCB rígido de 2 capas Rogers RO4003C de alta calidad para sus proyectos electrónicos y experimente un rendimiento, fiabilidad y precisión superiores.
Constante dieléctrica,ε Proceso | 3.38 ± 0.05 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
Constante dieléctrica,εDiseño | 3.55 | Z. | de 8 a 40 GHz | Método de longitud de fase diferencial | |
Factor de disipación | 0.0027 0.0021 |
Z. | 10 GHz y 23°C 2.5 GHz y 23°C |
IPC-TM-650 2.5.5.5 | |
Coeficiente térmico de ε | + 40 | Z. | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Resistencia por volumen | 1.7 por 1010 | MΩ.cm | Conde A. | IPC-TM-650 2.5.17.1 | |
Resistencia de la superficie | 4.2 x 109 | MΩ | Conde A. | IPC-TM-650 2.5.17.1 | |
Fuerza eléctrica | 31.2 ((780) | Z. | Kv/mm(v/mil) | 0.51 mm ((0.020") | IPC-TM-650 2.5.6.2 |
Modulo de tracción | 19,650(2,850) 19,450 ((2,821) |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
Resistencia a la tracción | En el caso de las empresas 100 ((14.5) |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
Fuerza de flexión | 276 El precio de venta |
MPa - ¿ Qué pasa? |
IPC-TM-650 2.4.4 | ||
Estabilidad dimensional | El valor de las emisiones3 | X, Y | En el caso de los vehículos de motor (mil/pulgada) |
después del grabado+E2/150°C | IPC-TM-650 2.4.39A |
Coeficiente de expansión térmica | 11 14 46 |
X. Y Z. |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | A. No | IPC-TM-650 2.4.24.3 | |
Td el tiempo | 425 | °C TGA | Las demás partidas | ||
Conductividad térmica | 0.71 | El número de unidades de producción | 80 °C | Las demás partidas | |
Absorción de humedad | 0.06 | % | 48 horas de inmersión 0.060" temperatura de la muestra 50°C |
Las demás partidas | |
Densidad | 1.79 | Gm/cm3 | 23°C | Las demás partidas | |
Resistencia de la cáscara de cobre | 1.05 (6.0) |
N/mm - ¿ Qué pasa? |
después de la soldadura flotar 1 onza. Folias de EDC |
IPC-TM-650 2.4.8 | |
Flamabilidad | No incluido | Sección 94 | |||
Proceso libre de plomo compatible | - ¿ Qué? |
PCB rígido de dos capas de alta calidad Rogers RO4003C: rendimiento y fiabilidad superiores
El PCB rígido de 2 capas Rogers RO4003C es una solución electrónica de vanguardia que combina materiales de alta calidad y técnicas de construcción avanzadas para ofrecer un rendimiento y una fiabilidad superiores.Con sus propiedades dieléctricas excepcionales y su diseño robusto, este PCB es ideal para una amplia gama de aplicaciones, incluyendo circuitos de alta frecuencia, telecomunicaciones, aeroespacial, y más.
Con una constante dieléctrica (εProceso) de 3,38 ± 0.05, el RO4003C garantiza una transmisión de señal confiable y una pérdida mínima, por lo que es adecuado para aplicaciones de alta frecuencia.55 en el rango de frecuencias de 8 a 40 GHzEsto permite un control preciso y la optimización de la integridad de la señal a través de un amplio espectro de frecuencias.
Con un bajo factor de disipación (tan, δ) de 0,0027 a 10 GHz/23 °C y 0,0021 a 2,5 GHz/23 °C, el RO4003C minimiza la pérdida de energía y garantiza una entrega de energía eficiente.Esta característica es particularmente importante en aplicaciones digitales y RF de alta velocidad donde la precisión y fiabilidad de la señal son primordiales.
El PCB ofrece una excelente estabilidad térmica gracias a su elevado coeficiente térmico de ε (+40 ppm/°C) en un amplio rango de temperaturas (-50°C a 150°C).Esto permite al PCB mantener sus propiedades eléctricas incluso en condiciones de funcionamiento difícilesAdemás, el RO4003C presenta una alta resistencia eléctrica de 31,2 Kv/mm (780 V/mil) a un grosor de 0,51 mm (0,020"), lo que garantiza un aislamiento confiable y protección contra fallas eléctricas.
Mecánicamente, el PCB RO4003C demuestra una resistencia a la tracción y un módulo impresionantes, con valores de 139 MPa (20,2 ksi) y 19,650 MPa (2,850 ksi) en la dirección X, y 100 MPa (14,5 ksi) y 19,0 MPa (2,850 ksi) en la dirección X.450 MPa (2La resistencia a las tensiones mecánicas y la integridad estructural a largo plazo.
La estabilidad dimensional del PCB RO4003C es excepcional, con un cambio mínimo de menos de 0,3 mm/m (mil/pulgada) después del grabado y la exposición a temperaturas de hasta 150 °C.Esto garantiza un rendimiento constante y una interconectividad fiable incluso bajo tensión térmica.
El PCB presenta un coeficiente de expansión térmica (CTE) de 11 ppm/°C (dirección X), 14 ppm/°C (dirección Y) y 46 ppm/°C (dirección Z) en un rango de temperatura de -55°C a 288°C.Este perfil CTE permite la compatibilidad con varios componentes y garantiza una tensión mínima en las juntas de soldadura e interconexiones.
Con una temperatura de transición de vidrio (Tg) superior a 280 °C, el PCB RO4003C ofrece una resistencia térmica excepcional,que permite resistir ambientes de alta temperatura sin comprometer el rendimientoAdemás, presenta una temperatura de descomposición (Td) de 425°C, lo que garantiza la estabilidad durante los procesos de soldadura y montaje.
El PCB RO4003C presenta una conductividad térmica de 0,71 W/M/oK a 80 °C, lo que facilita una disipación de calor eficiente y garantiza un rendimiento óptimo en condiciones térmicas exigentes.Esto es particularmente crucial en aplicaciones donde la gestión del calor es esencial para un funcionamiento confiable.
Puede cumplir con los más altos estándares de calidad, el PCB es compatible con procesos libres de plomo, lo que lo hace respetuoso con el medio ambiente y conforme con las regulaciones de la industria.También presenta una excelente resistencia a la humedad, con una tasa de absorción de humedad de sólo 0,06% después de 48 horas de inmersión a 50 °C.
Con una densidad de 1,79 gm/cm3, el PCB RO4003C ofrece un equilibrio entre robustez y flexibilidad,garantizar un rendimiento óptimo sin comprometer el peso y el tamaño globales del sistema electrónico.
La resistencia de la cáscara de cobre del PCB es impresionante, con un valor de 1,05 N/mm (6,0 pli) después de la flotación de soldadura con 1 oz.
El PCB RO4003C cumple con los estándares de inflamabilidad UL 94, lo que proporciona tranquilidad con respecto a la seguridad y la resistencia al fuego.
Para concluir, el PCB rígido de 2 capas Rogers RO4003C es una solución confiable y de alto rendimiento para diversas aplicaciones electrónicas.
