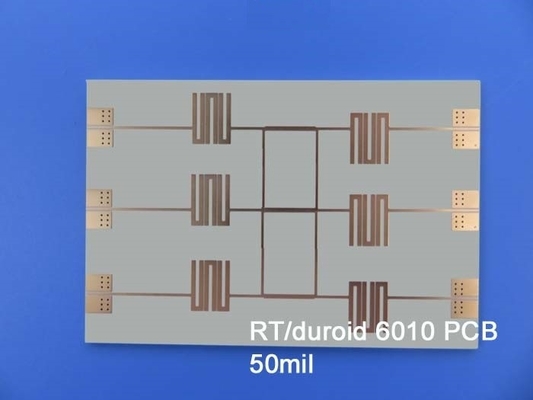

RT/Duroide 6010 RF PCB 50mil 2 capas PCB rígido con características avanzadas

Descubra nuestro PCB de alto rendimiento y confiable, fabricado con materiales de última generación y procesos de fabricación avanzados.Este PCB rígido de 2 capas cumple con los más altos estándares de la industria y es perfecto para una amplia gama de aplicacionesVamos a explorar las características destacadas de este notable PCB:

1Material de los PCB:
-Hecho de RT/duroid 6010.2LM compuestos cerámicos de PTFE para un excelente rendimiento eléctrico y durabilidad.
- Proceso libre de plomo para una mayor protección del medio ambiente.
- Diseñado para funcionar en un amplio rango de temperaturas (-40°C a +85°C), adecuado para diversos entornos.

2- ¿ Qué pasa?
- Diseño optimizado de la pila para la integridad óptima de la señal y el rendimiento.
-Construcción de 2 capas con espesor de cobre acabado de 35um para una robusta conductividad eléctrica.
- RT/duroide 6010.2LM dieléctrico, de 50 milímetros de espesor, para aislamiento confiable e integridad de la señal.
-35um de espesor de cobre acabado en las capas superior e inferior para un rendimiento constante.

3Detalles de la construcción:
- Las dimensiones del tablero compacto: 94 mm x 90 mm.
- Traza/espacio mínimo: 9/10 mils para rutas precisas y diseños de alta densidad.
- Tamaño mínimo del agujero: 0,5 mm, lo que permite una selección versátil de componentes.
- No hay vías ciegas o enterradas, simplificando el proceso de fabricación.
- espesor de la tabla terminada: 1,4 mm, resistencia al equilibrio y flexibilidad.
1 oz (1,4 mils) de cobre acabado en todas las capas para una conductividad eléctrica óptima.
- 1 mm a través del espesor de la chapa para una interconexión fiable entre capas.
- Finalización superficial: Oro de inmersión para una excelente soldadura y resistencia a la corrosión.
-Pantalla de seda blanca para el etiquetado y la identificación de los componentes.
- No hay pantalla de seda para una estética limpia y profesional.
- Máscara de soldadura azul superior e inferior para una protección excepcional de rastros y prevención de puentes de soldadura.
- No hay serigrafía en las almohadillas de soldadura para soldadura precisa y errores mínimos.
-100% Prueba eléctrica para garantizar la calidad y la fiabilidad.
Las vías de 0,5 mm llenas de resina y cubiertas según IPC-4761 Tipo VII, mejoran la integridad estructural y la fiabilidad.

4Las estadísticas de PCB:
- Acomoda 42 componentes para diseños de circuitos versátiles.
- 67 pastillas para amplias opciones de conectividad.
- 48 almohadillas de agujero para el montaje seguro de los componentes.
-19 Pads SMT superiores para componentes montados en la superficie.
- No hay almohadillas SMT para un diseño simplificado.
-65 vías para una ruta de señal eficiente.
-6 Redes para una interconexión fiable entre los componentes.

5Tipo de ilustración suministrada: Gerber RS-274-X, el formato estándar de la industria para la fabricación de PCB.

6. Estándar aceptado: cumple con las normas IPC-Clase-2 para una alta calidad y fiabilidad.

7Área de servicio: Nuestros servicios excepcionales de PCB están disponibles en todo el mundo para una accesibilidad conveniente.

Para cualquier consulta técnica o información adicional, no dude en ponerse en contacto con Ivy en sales10@bichengpcb.com.

Desbloquear el poder de RT/duroide 6010: Transformando el rendimiento de PCB

Yo...Introducción:
En un mundo de electrónica acelerado, los avances tecnológicos impulsan constantemente la innovación.RT/duroid 6010 se ha convertido en la opción preferida de los ingenieros que buscan circuitos de alto rendimiento y fiabilidadEn este artículo, exploraremos las cualidades y beneficios generales del RT/duroide 6010, y cómo está transformando el rendimiento del PCB en varias industrias.

Rendimiento eléctrico inigualable:
En el corazón del RT/duroide 6010 se encuentran sus propiedades eléctricas excepcionales, con una constante dieléctrica de 10.2±0.25Además, su bajo factor de disipación de 0,0023 permite una transmisión precisa de señales de alta frecuencia,lo que lo hace ideal para aplicaciones que exigen una excelente integridad de la señal.

Estabilidad a través de la temperatura:
Una de las características más destacadas de RT/duroid 6010 es su estabilidad térmica.mantiene sus propiedades dieléctricas en un amplio rango de temperaturas (-50°C a 170°C)Esta estabilidad garantiza un rendimiento constante incluso en ambientes adversos, lo que lo hace adecuado para aplicaciones en las industrias aeroespacial, automotriz y de telecomunicaciones.

Propiedades mecánicas robustas:
RT/duroide 6010 tiene una resistencia mecánica impresionante.hacer que sea altamente resistente a la deformación y el daño estructuralEsta durabilidad garantiza la longevidad y fiabilidad de los PCB incluso en condiciones exigentes.

Modulo de flexión para una mayor rigidez:
El módulo de flexión del RT/duroide 6010, medido a 4364 MPa, garantiza una rigidez superior.garantizar un rendimiento constante y una fácil montaje.

Resiliencia ambiental:
Los ingenieros y fabricantes se centran cada vez más en la sostenibilidad ambiental.cumplir con estándares ambientales estrictos sin comprometer el rendimientoPermite el desarrollo de PCBs ecológicos que se alinean con las iniciativas verdes.

Versatilidad en las aplicaciones:
Una de las ventajas más significativas de RT/duroid 6010 es su versatilidad.Sus excepcionales propiedades eléctricas y mecánicas lo convierten en una opción ideal para aplicaciones de alta frecuencia, como los sistemas de radar, los circuitos de microondas y las comunicaciones por satélite.

Conclusión:
RT/duroid 6010 ha revolucionado la fabricación de PCB con sus cualidades y beneficios excepcionales.Propiedades mecánicas robustas, y la compatibilidad con procesos libres de plomo lo convierten en el material de elección para los ingenieros que buscan circuitos de primera clase.La versatilidad del RT/duroide 6010 permite su aplicación en diversas industrias, permitiendo el desarrollo de electrónica de vanguardia que empuja los límites de la innovación.RT/duroide 6010 es un testimonio del poder de los materiales para transformar el rendimiento de los PCB y dar forma al futuro de la electrónica.
