Datos del producto:
|
| Alta luz: | PCB de microondas RF de 2 capas,PCB de microondas RF de 0,6 mm |
||
|---|---|---|---|

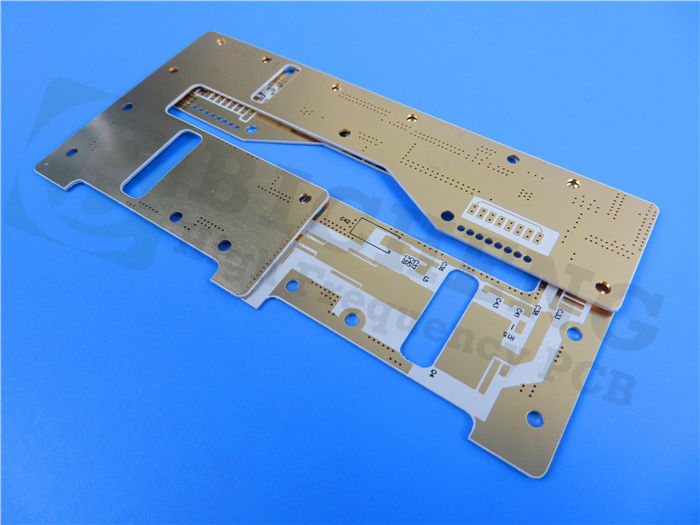

Nos complace presentar nuestra placa de circuito impreso (PCB) rígida de 2 capas recién enviada hecha de cerámica RT/duroid 6035HTC PTFE, que presenta un rendimiento de alta calidad.Construido usando un proceso sin plomo, este PCB es capaz de operar dentro de un rango de temperatura de -40 ℃ a +85 ℃, lo que lo hace adecuado para diversas aplicaciones.
El PCB rígido de 2 capas tiene una medida de 132 mm x 101 mm con un espacio/traza mínimo de 9/9 mils y un tamaño de orificio mínimo de 0,3 mm.La placa no tiene vías ocultas ni enterradas y tiene un grosor de placa terminada de 0,6 mm con un peso de cobre terminado de 1,5 oz (2,1 mils) en todas las capas.El espesor del revestimiento de la vía es de 1 mil y el acabado de la superficie es plata de inmersión.Las almohadillas de soldadura no tienen ninguna serigrafía y la placa se ha sometido a pruebas eléctricas al 100 %.
La PCB consta de 35 componentes, 90 pads en total y 26 pads de orificio pasante.También tiene 64 pads SMT superiores, 0 pads SMT inferiores, 46 vías y 12 redes.
El diseño suministrado es Gerber RS-274-X, y el soporte técnico está disponible poniéndose en contacto con Ivy en sales10@bichengpcb.com.
¿Por qué debería usar RT/duroid 6035 HTC PCB?
Cuando se trata de seleccionar el material de PCB adecuado para aplicaciones de alto rendimiento, RT/duroid 6035HTC PTFE Ceramic es una excelente opción.Este material a base de hidrocarburos/cerámica cuenta con excelentes propiedades y características, lo que lo convierte en la opción ideal para aplicaciones de alta frecuencia y alta temperatura.
| Propiedad | RT/duorido 6035HTC | Dirección | Unidades | Condición | Método de prueba |
| Constante dieléctrica,εProceso | 3,50±0,05 | Z | 10 GHz/23 ℃ | IPC-TM-650 2.5.5.5 Línea de banda sujeta | |
| Constante dieléctrica,εDiseño | 3.6 | Z | 8 GHz - 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación | 0.0013 | Z | 10 GHz/23 ℃ | IPC-TM-650 2.5.5.5 | |
| Coeficiente Térmico de ε | -66 | Z | ppm/℃ | -50 ℃ a 150 ℃ | modificación IPC-TM-650, 2.5.5.5 |
| Resistividad de volumen | 108 | MΩ.cm | A | IPC-TM-650, 2.5.17.1 | |
| Resistividad de superficie | 108 | MΩ | A | IPC-TM-650, 2.5.17.1 | |
| Estabilidad dimensional | -0.11 -0.08 | CMD MD | mm/m (mil/pulgada) | Espesor de lámina EDC de 0.030" 1oz después del grabado '+E4/105 | IPC-TM-650 2.4.39A |
| Módulo de tracción | 329 244 | MD CMD | kpsi | 40 horas a 23 ℃/50 HR | ASTM D638 |
| Absorción de humedad | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Coeficiente de expansión térmica (-50 ℃ a 288 ℃) | 19 19 39 | XYZ | ppm/℃ | 23 ℃ / 50 % de humedad relativa | IPC-TM-650 2.4.41 |
| Conductividad térmica | 1.44 | W/m/k | 80℃ | ASTM C518 | |
| Densidad | 2.2 | gramos/cm3 | 23℃ | ASTM D792 | |
| Fuerza de pelado de cobre | 7.9 | por favor | 20 seg.@288 ℃ | IPC-TM-650 2.4.8 | |
| inflamabilidad | V-0 | UL 94 | |||
| Compatible con procesos sin plomo | Sí |
Propiedades y características del material RT/duroid 6035HTC:
El material RT/duroid 6035HTC presenta una constante dieléctrica de 3,50±0,05 y un bajo factor de disipación de 0,0013, lo que lo convierte en una opción óptima para aplicaciones de alta frecuencia.Este material también exhibe buena conductividad térmica, resistencia eléctrica y propiedades mecánicas, lo que le permite soportar altas temperaturas y entornos hostiles.Además, el material RT/duroid 6035HTC es compatible con procesos sin plomo, lo que lo convierte en una opción más respetuosa con el medio ambiente.
Ventajas del material RT/duroid 6035HTC en aplicaciones de alto rendimiento:
El material RT/duroid 6035HTC ofrece varias ventajas para los diseños de PCB de alto rendimiento, incluida una mejor integridad de la señal, menos pérdidas y un mejor rendimiento.Este material también proporciona una mayor flexibilidad de diseño, lo que permite una amplia gama de aplicaciones, como dispositivos aeroespaciales, de telecomunicaciones y médicos.Además, el material RT/duroid 6035HTC es altamente resistente a la absorción de humedad, lo que garantiza un rendimiento duradero.
Aplicaciones del material de PCB RT/duroid 6035HTC:
El material RT/duroid 6035HTC se usa ampliamente en aplicaciones de alto rendimiento, incluidos amplificadores de potencia, sistemas de comunicación por satélite y dispositivos médicos.Su excelente estabilidad térmica y resistencia a la absorción de humedad lo convierten en una opción ideal para entornos hostiles y de alta temperatura.
Comprender la constante dieléctrica y el factor de disipación de RT/duroid 6035HTC:
La constante dieléctrica y el factor de disipación son propiedades esenciales del material RT/duroid 6035HTC que afectan su desempeño en aplicaciones de alta frecuencia.Una constante dieléctrica baja y un factor de disipación garantizan una transmisión de señal óptima y una pérdida de señal reducida, lo que convierte al material RT/duroid 6035HTC en una opción ideal para aplicaciones de alta frecuencia.
Estabilidad térmica y coeficiente de expansión térmica de RT/duroid 6035HTC:
El material RT/duroid 6035HTC exhibe una excelente estabilidad térmica, con un coeficiente térmico de ε de -66 ppm/℃.Su bajo coeficiente de expansión térmica de 19 ppm/℃ garantiza cambios dimensionales mínimos debido a las variaciones de temperatura.Esto lo convierte en una opción ideal para aplicaciones de alta temperatura.
Resistencia al pelado del cobre e inflamabilidad de las PCB RT/duroid 6035HTC:
El material RT/duroid 6035HTC presenta una excelente resistencia al pelado del cobre, con un valor de 7,9 pli.Esto garantiza un rendimiento fiable y duradero.Además, tiene una clasificación de inflamabilidad de V-0, lo que lo convierte en una opción segura para aplicaciones de alto rendimiento.
Elección del proveedor adecuado para sus PCB RT/duroid 6035HTC:
Seleccionar el proveedor adecuado es crucial para diseñar PCB de alta calidad con material RT/duroid 6035HTC.Un proveedor confiable puede brindar soporte técnico, ofrecer orientación durante todo el proceso de diseño y garantizar la más alta calidad y rendimiento del producto final.
En conclusión, el material de PCB cerámico RT/duroid 6035HTC PTFE ofrece propiedades y características sobresalientes, lo que lo convierte en una opción ideal para aplicaciones de alto rendimiento.Su excelente estabilidad térmica, baja absorción de humedad y compatibilidad con procesos sin plomo lo convierten en una opción más respetuosa con el medio ambiente.Al seleccionar el proveedor adecuado y considerar cuidadosamente los factores de diseño, puede desbloquear todo el potencial del material RT/duroid 6035HTC y lograr un rendimiento óptimo en su proyecto de PCB.
