Rogers 4350 PCB placas de circuito de alta frecuencia de doble cara 10 mil
  • Nombre
  • Nombre

Rogers 4350 PCB placas de circuito de alta frecuencia de doble cara 10 mil

Cuota De Producción: PC 1
Precio: USD9.99-99.99
Embalaje Estándar: Bolsas de vacío+cartones
Período De Entrega: 8-9 días laborables
Método De Pago: T/T
Capacidad De Suministro: 5000 piezas por mes
Detalles Información
Descripción del Producto
Información detallada
Lugar de origen
Porcelana
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
Número de modelo
BIC-8.V1.0
materia prima:
Rogers 4350
Cuenta de la capa:
2 capas
Grueso del PWB:
10 mil
Acabado superficial:
Oro de la inmersión
Resaltar:

Placas de circuito de alta frecuencia de doble cara

,

placas de circuito de PCB de Rogers 4350

,

placa de PCB de Rogers de 10 mil

Descripción del Producto

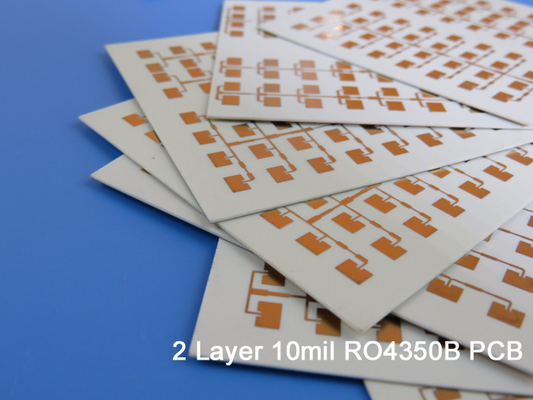

Rogers 4350 doble del PWB 10 milipulgadas echó a un lado las placas de circuito de alta frecuencia



El de alta frecuencia PCBs de Rogers 4350 se hace de las laminas de cerámica del hidrocarburo que se diseñan para ofrecer funcionamiento de alta frecuencia superior y bajo costo los usos en grandes cantidades. No son PTFE que se pueden fabricar usando el epóxido estándar/el vidrio (FR-4) de los procesos.



Tiene constante dieléctrica de 3,48, factor de disipación de 0,0037 en 10 gigahertz. La tolerancia dieléctrica y de pequeñas pérdidas bajos permite usos con frecuencias de funcionamiento más altas.



El coeficiente de la extensión de roges 4350 circuitos es similar al del cobre que permite al tablero que exhibe estabilidad dimensional excelente. Y tiene un Tg de >280°C (536°F), así que de las características de la extensión sigue siendo estable sobre la gama entera de circuito que procesa temperaturas.



Han utilizado a Rogers RO4350B PCBs sucessfullly más de 10 años en los amplificadores de poder más elevado, los amplificadores de potencia de la microonda, las antenas celluar etc. de la estación base.



Valor típico de RO4350B
Propiedad RO4350B Dirección Unidades Condición Método de prueba
Constante dieléctrica, εProcess 3.48±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline afianzado con abrazadera 2.5.5.5
Constante dieléctrica, εDesign 3,66 Z   8 a 40 gigahertz Método de la longitud de la fase diferenciada
Disipación Factortan, δ 0,0037
0,0031		 Z   10 GHz/23℃
2,5 GHz/23℃		 IPC-TM-650 2.5.5.5
Coeficiente termal de ε +50 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Resistencia de volumen 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistencia superficial 5,7 x109   MΩ COND A IPC-TM-650 2.5.17.1
Fuerza eléctrica 31.2(780) Z Kv/mm (v/mil) 0.51m m (0,020") IPC-TM-650 2.5.6.2
Módulo extensible 16.767 (2.432)
14.153 (2.053)		 X
Y		 MPa (ksi) RT ASTM D 638
Resistencia a la tensión 203 (29,5)
130 (18,9)		 X
Y		 MPa (ksi) RT ASTM D 638
Fuerza flexural 255
(37)		   MPa
(kpsi)		   IPC-TM-650 2.4.4
Estabilidad dimensional <0>X, Y mm/m
(milipulgada/pulgada)		 después de etch+E2/150℃ IPC-TM-650 2.4.39A
Coeficiente de extensión termal 10
12
32		 X
Y
Z		 ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
TD 390   ℃ TGA   ASTM D 3850
Conductividad termal 0,69   W/M/oK 80℃ ASTM C518
Absorción de la humedad 0,06   % 48hours inmersión 0,060"
temperatura 50℃ de la muestra		 ASTM D 570
Densidad 1,86   gm/cm3 23℃ ASTM D 792
Cáscara de cobre Stength 0,88
(5,0)		   N/mm
(pli)		 después de flotador de la soldadura 1 onza.
Hoja del EDC		 IPC-TM-650 2.4.8
Inflamabilidad (3) V-0       UL 94
Proceso sin plomo compatible Sí







Rogers 4350 PCB placas de circuito de alta frecuencia de doble cara 10 mil 0
