Datos del producto:
Pago y Envío Términos:
|
| materia prima: | IsoClad 917 0.508m m | Cuenta de la capa: | Tablero echado a un lado doble |
|---|---|---|---|
| Grueso del PWB: | 0,6 milímetros ±0.1 | Peso de cobre: | 1oz |
| Alta luz: | PWB de alta frecuencia de ISOClad,PWB de alta frecuencia 20mil,Placa de circuito de alta frecuencia del oro de la inmersión |
||

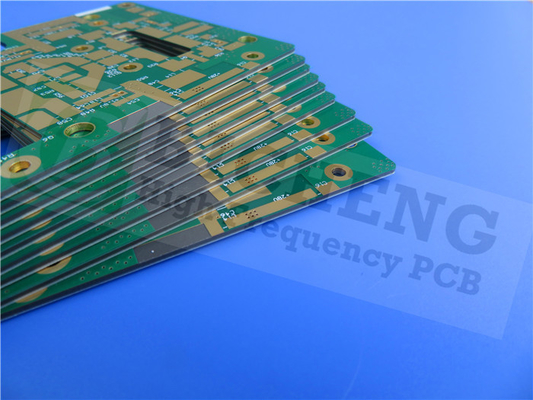

PCB de alta frecuencia IsoClad 917 en sustrato de 20 mil (0,508 mm) con máscara de soldadura de oro y verde de inmersión
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)
Descripción general
Este es un tipo de PCB de antena envolvente de doble cara construida sobre un sustrato de 20 mil, con un revestimiento de cobre de 0,5 oz a 1 oz.Las tablas tienen un tamaño de 126 mm de largo por 95 mm de ancho utilizadas en casco inteligente.El acabado de la superficie de las almohadillas o las pistas expuestas es oro químico, que es muy bueno para la soldadura SMD. La máscara de soldadura verde protege toda la placa.Están estrictamente fabricados según los estándares IPC-Class-2 y 100% probados eléctricamente.Cada 30 tablas se envasan al vacío para su envío.
Especificaciones de PCB
| TAMAÑO DE PCB | 126 mm x 95 mm = 1 pieza |
| TIPO DE TABLERO | PCB de alta frecuencia |
| Número de capas | 2 capas |
| Componentes de montaje en superficie | SÍ |
| Componentes de agujero pasante | N / A |
| APILAMIENTO DE CAPAS | cobre ------- 17um(0.5 oz)+capa superior de la placa |
| IsoClad 917 0.508mm | |
| cobre ------- 17um(0.5 oz)+capa de placa bot | |
| TECNOLOGÍA | |
| Traza y espacio mínimos: | 4 mil / 4 mil |
| Agujeros Mínimos / Máximos: | 0,2 mm / 1,2 mm |
| Número de diferentes agujeros: | 8 |
| Número de agujeros de perforación: | 251 |
| Número de ranuras fresadas: | 3 |
| Número de recortes internos: | 3 |
| Control de impedancia: | No |
| Número de dedo de oro: | 0 |
| MATERIAL DEL TABLERO | |
| Epoxi de vidrio: | IsoClad 917 0.508mm |
| Lámina final externa: | 1,0 onzas |
| Lámina final interna: | 1,0 onzas |
| Altura final de PCB: | 0,6 mm ±0,1 |
| CHAPADO Y RECUBRIMIENTO | |
| Acabado de la superficie | Oro de inmersión, 31,6 % |
| Máscara de soldadura aplicable a: | Ambos lados |
| Color de la máscara de soldadura: | Verde |
| Tipo de máscara de soldadura: | Lustroso |
| CONTORNO/CORTE | Enrutamiento |
| CALIFICACIÓN | |
| Lado de la leyenda del componente | Lado superior |
| Color de la leyenda del componente | Blanco |
| Nombre o logotipo del fabricante: | Kuangshung |
| A TRAVÉS DE | Agujero pasante chapado (PTH), tamaño mínimo 0,2 mm.via llena y carpa. |
| CLASIFICACIÓN DE FLAMIBILIDAD | 94V-0 |
| TOLERANCIA DE DIMENSIÓN | |
| Dimensión del esquema: | 0.0059" |
| Recubrimiento del tablero: | 0.0029" |
| Tolerancia de perforación: | 0.002" |
| PRUEBA | Prueba eléctrica 100% previo envío |
| TIPO DE OBRA A SUMINISTRAR | archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc. |
| VÍA DE SERVÍCIO | En todo el mundo, en todo el mundo. |
Nuestras ventajas
Fundada en 2003, Shenzhen Bicheng Electronics Technology Co., Ltd es un proveedor y exportador establecido de PCB de alta frecuencia en Shenzhen, China, que corta la antena de la estación base celular, satélite, componentes pasivos de alta frecuencia, circuito de línea de banda y línea microstrip, equipo de onda milimétrica, radar Sistemas, antena de radiofrecuencia digital y otros campos en todo el mundo durante 19 años.Nuestras PCB de alta frecuencia se fabrican principalmente con 3 marcas de materiales de alta frecuencia: Rogers Corporation, Taconic y Wangling.La constante dieléctrica oscila entre 2,2 y 10,2, etc.
También tenemos divisiones de placa de circuito FR-4, circuitos flexibles y PCB con núcleo de metal presentados como prototipos, desde tiradas pequeñas hasta producción en masa.También investigamos y construimos activamente proyectos de PCB de alto valor agregado como HDI, giro rápido, control de impedancia, cobre pesado y tablero posterior, etc. Esto ha hecho que nuestros productos de PCB generen una prolongación y complementación efectivas, así como la formación de una línea de productos integrada de gama baja a gama alta.
Nuestra capacidad de PCB (2022)
| Parámetro | Valor |
| Recuentos de capas | 1-32 |
| Materiales de sustrato | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;RT/Duriod 5880;RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC;RT/duroide 5880LZ;TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438;TLF-35;RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45;TLX-0, TLX-6, TLX-7, TLX-8;TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350;TC600;DiClad 880, DiClad 870, DiClad 527;IsoClad 917;Nelco N4000, N9350, N9240;SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300;FR-4 (alta Tg S1000-2M, TU-872 SLK, TU-768, IT-180A, etc.), FR-4 alta CTI>600V;poliimida, PET;Núcleo metálico, etc |
| Talla máxima | Prueba de vuelo: 900 * 600 mm, prueba de dispositivo 460 * 380 mm, sin prueba 1100 * 600 mm |
| Tolerancia del contorno de la placa | ±0.0059" (0,15 mm) |
| Espesor de placa de circuito impreso | 0,0157" - 0,3937" (0,40 mm--10,00 mm) |
| Tolerancia de espesor (T≥0.8mm) | ±8% |
| Tolerancia de espesor (t<0,8 mm) | ±10% |
| Espesor de la capa de aislamiento | 0,00295" - 0,1969" (0,075 mm--5,00 mm) |
| Pista mínima | 0,003" (0,075 mm) |
| Espacio mínimo | 0,003" (0,075 mm) |
| Espesor de cobre exterior | 35 µm--350 µm (1 oz-10 oz) |
| Espesor interior de cobre | 17 µm--350 µm (0,5 oz - 10 oz) |
| Taladro (mecánico) | 0.0079" - 0.25" (0.2mm--6.35mm) |
| Orificio terminado (mecánico) | 0,0039"-0,248" (0,10 mm--6,30 mm) |
| Tolerancia de diámetro (mecánica) | 0,00295" (0,075 mm) |
| Registro (Mecánico) | 0,00197" (0,05 mm) |
| Relación de aspecto | 12:1 |
| Tipo de máscara de soldadura | LPI |
| Puente de máscara de soldadura mínima | 0,00315" (0,08 mm) |
| Liquidación mínima de máscara de soldadura | 0,00197" (0,05 mm) |
| Enchufe a través del diámetro | 0.0098" - 0.0236" (0.25mm--0.60mm) |
| Tolerancia de control de impedancia | ±10% |
| Acabado de la superficie | HASL, HASL LF, ENIG, estaño de inmersión, plata de inmersión, OSP, dedo dorado, chapado en oro puro, etc. |
Preguntas frecuentes
¿Hacemos envíos a todo el mundo?
Todos los PCB que se pueden comprar a través de Bicheng Ltd se pueden enviar a todo el mundo a cualquier país que no esté sujeto a embargo.Elegiremos los transportistas adecuados para usted entre DHL, FedEx, TNT, UPS, EMS y Aramex
¿Los materiales de alta frecuencia están en stock?
Mantenemos la mayor parte del material de alta frecuencia en stock con cantidad de prototipo, como material Rogers con serie 3000, serie 4000, serie 5000, serie 6000, etc. Material Taconic con serie RF, serie TLX, serie TLY, etc. Material Wangling F4B con DK2 .2, DK2.65, etc. Dado que el material de alta frecuencia tiene tanta variedad, puede consultar a nuestro personal de ventas antes de realizar el pedido.
¿Puedo recoger mi pedido?
No hay ningún problema en retirar el pedido de placas o la recolección de PCB en nuestras instalaciones a través de su cuenta en DHL, UPS o FedEx, etc. Le ayudaremos a preparar los documentos o archivos de exportación necesarios para declarar en aduana.
¿Cuánto costará la entrega?
Tenemos varios transportistas para elegir.Por lo general, elegiremos uno con la mejor tarifa de envío para usted.Si su pedido es urgente, podemos ayudarlo a elegir el transportista con rapidez.
¿Puedo devolver mis PCB?
Los PCB son productos hechos a medida irreversibles, no está permitido devolver los artículos si no hay problemas de calidad.
¿Cuándo llegará mi orden?
Todos los PCB se envían el mismo día si se terminan de fabricar antes de las 5:00 p. m.Para clientes asiáticos, puede recibirlo en 2-3 días, clientes europeos en 6-7 días y americanos (Norte y Sur) en 6-7 días, sin embargo, los transportistas no garantizan esto debido a la complejidad del transporte.
¿Tendré que firmar para recibir mi paquete?
Enviamos todos los pedidos a través de DHL, UPS, FedEx, TNT, Aramex o EMS, por lo que se rastrean por completo y pueden requerir una firma.
¿Cómo puedo rastrear mi pedido?
Una vez que se envíen sus placas de PCB, recibirá una confirmación de envío por correo electrónico de nuestro departamento de ventas que incluye un número de seguimiento.Puede rastrear este número en sus sitios web oficiales.
¿Qué debo hacer si mi paquete se daña o se pierde?
Esta situación es rara en nuestro negocio diario.Las placas de PCB están empaquetadas con materiales de burbujas en el interior y con cartón de grado KK en el exterior para proteger sus PCB.Sin embargo, si su paquete se pierde o se daña, debe comunicarse con nosotros de inmediato para que podamos comunicarnos con el transportista y organizar la producción de reemplazo.Guarde todos los artículos dañados, incluido el embalaje dañado, como referencia.
