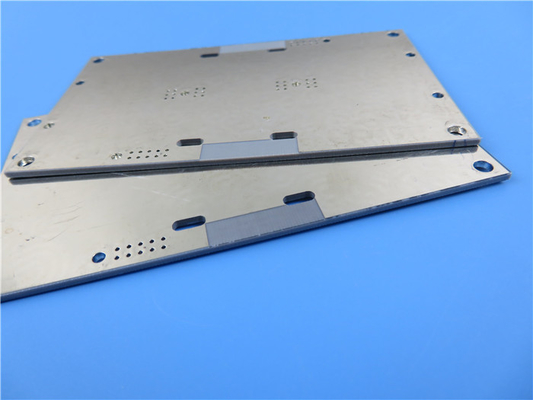

Grueso híbrido del tablero 15mil del PWB de la microonda TC600 con plata de la inmersión

TC600 Hybrid Microwave PCB Board 15mil Thickness With Immersion Silver
TC600 Hybrid Microwave PCB Board 15mil Thickness With Immersion Silver TC600 Hybrid Microwave PCB Board 15mil Thickness With Immersion Silver TC600 Hybrid Microwave PCB Board 15mil Thickness With Immersion Silver

Ampliación de imagen :  Grueso híbrido del tablero 15mil del PWB de la microonda TC600 con plata de la inmersión

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-195.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1PCS
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000PCS por mes
Descripción detallada del producto
Materia prima: Fibra de vidrio llenada de cerámica de PTFE/Woven Cuenta de la capa: PWB echado a un lado doble, PWB de múltiples capas, PWB híbrido
Grueso del PWB: 15mil (0.381m m), 20mil (0.508m m), 25mil (0.635m m), 30mil (0.762m m), 50mil (1.27m m), 60mil (1.52 Tamaño del PWB: ≤400mm X 500m m
Máscara de la soldadura: Etc. verde, negro, azul, amarillo, rojo. Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)
Final superficial: El cobre desnudo, HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP, oro puro plateó etc…
Alta luz:

15mil microonda Oven Pcb Board

,

Microonda híbrida Oven Circuit Board

,

La microonda TC600 imprimió a placas de circuito



PWB de la microonda TC600 con el PWB de alta frecuencia del grueso TC600 de 15mil 20mil 30mil 50mil 60mil con plata de la inmersión

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Descripción general

El TC600 de Rogers (Arlon) es una fibra de vidrio tejida reforzada, compuesto llenado de la conductividad, PTFE-basado de cerámica termal aumentado. Se diseña para proporcionar la transferencia de calor aumentada con conductividad termal de la “Mejor-En-clase”, mientras que reduce pérdida dieléctrica y pérdida de inserción. La conductividad termal creciente (1,1 W/mk) proporciona la mayor potencia que dirige, reduce apuroses y mejora confiabilidad del dispositivo. Baje las pérdidas dan lugar a aumentos más altos del amplificador y de la antena/a eficacias. La constante dieléctrica estable está a través de una gama de temperaturas ancha (- 75 ppm/oC -40°C a 140°C). Ayuda al amplificador de potencia y los diseñadores de la antena maximizan aumento y minimizan ancho de banda muerto perdidos a la deriva de la constante dieléctrica como cambios de temperatura de funcionamiento. Tiene Z-dirección baja CTE y la robustez mecánica también se mejora grandemente para el mercado de la constante dieléctrica 6,15.



Características

1. La tangente de pequeñas pérdidas misma (0,002 en 10 gigahertz) proporciona una eficacia más alta del amplificador o de la antena

2. La robustez mejora mecánicamente el proceso y la confiabilidad, substituye las laminas frágiles que no pueden soportar el proceso, impacto o fuerzas de la alta ganancia

3. Coeficiente bajo de extensión termal en componentes activos de los partidos del eje de X, de Y y de Z (9, 9 y 35 ppm/°C) para las juntas bajas de la soldadura de la tensión

4. Alta fuerza de cáscara para las líneas estrechas confiables



Ventajas

1. El calor reducido generó a través de la línea pérdida de transmisión

2. Disipación y gestión de calor

3. Substituya de cerámica en algunos usos

4. El panel grande clasifica para la disposición de circuito múltiple para los costes de elaboración bajados



Grueso híbrido del tablero 15mil del PWB de la microonda TC600 con plata de la inmersión 0



Nuestra capacidad del PWB (TC600)

Material del PWB: Fibra de vidrio llenada de cerámica de PTFE/Woven
Designación: TC600
Constante dieléctrica: 6,15 (10 gigahertz)
Factor de disipación 0,002 (10 gigahertz)
Cuenta de la capa: PWB echado a un lado doble, PWB de múltiples capas, PWB híbrido
Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)
Grueso dieléctrico: 15mil (0.381m m), 20mil (0.508m m), 25mil (0.635m m), 30mil (0.762m m), 50mil (1.27m m), 60mil (1.524m m), 75mil (1.905m m), 100mil (2.54m m), 125mil (3.175m m), 150mil (3.81m m), 200mil (5.08m m), 250mil (6.35m m), 275mil (6.985m m), 500mil (12.7m m)
Tamaño del PWB: ≤400mm X 500m m
Máscara de la soldadura: Etc. verde, negro, azul, amarillo, rojo.
Final superficial: El cobre desnudo, HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP, oro puro plateó etc….



Usos típicos:

1. Antenas audios de la difusión de Digitaces (LENGUADO) (radio por satélite)

2. GPS y lector de mano Antennas del RFID

3. Tableros del combinador de la microonda y del divisor de poder en usos de la aviónica

4. Amplificadores de potencia, filtros y acopladores

5. Pequeñas antenas de la huella



Apéndice: Propiedades típicas TC600

1. Propiedades eléctricas
Constante dieléctrica (puede variar por grueso)
@1.8 megaciclo - 6,15 Cavidad resonante
Gigahertz @10 - 6,15 IPC TM-650 2.5.5.5
Factor de disipación
Gigahertz @1.8 - 0,0017 Cavidad resonante
Gigahertz @10 - 0,002 IPC TM-650 2.5.5.5
Coeficiente de temperatura de dieléctrico -
TCεr @ 10 gigahertz (- 40-150°C) ppm/ºC -75 IPC TM-650 2.5.5.5
Resistencia de volumen
C96/35/90 MΩ-cm 1.6x109 IPC TM-650 2.5.17.1
E24/125 MΩ-cm 2.4x108 IPC TM-650 2.5.17.1
Resistencia superficial
C96/35/90 3.1x109 IPC TM-650 2.5.17.1
E24/125 9.0x108 IPC TM-650 2.5.17.1
Fuerza eléctrica Voltios/milipulgada (kV/mm) 850 (34) IPC TM-650 2.5.6.2
Avería dieléctrica kilovoltio 62 IPC TM-650 2.5.6
Resistencia de arco sec >240 IPC TM-650 2.5.1

2. Propiedades termales
Temperatura de la descomposición (TD)
Inicial °C 512 IPC TM-650 2.4.24.6
el 5% °C 572 IPC TM-650 2.4.24.6
T260 minuto >60 IPC TM-650 2.4.24.1
T288 minuto >60 IPC TM-650 2.4.24.1
T300 minuto >60 IPC TM-650 2.4.24.1
Extensión termal, CTE (x, y) 50-150ºC ppm/ºC 9, 9 IPC TM-650 2.4.41
Extensión termal, CTE (z) 50-150ºC ppm/ºC 35 IPC TM-650 2.4.24
% de la extensión de z-AXIS (50-260ºC) % 1,5 IPC TM-650 2.4.24

3. Propiedades mecánicas
Pele la fuerza para revestir con cobre (1 micrón oz/35)
Después de la tensión termal lb/in (N/mm) 10 (1,8) IPC TM-650 2.4.8
En las temperaturas elevadas (150ºC) lb/in (N/mm) 10 (1,8) IPC TM-650 2.4.8.2
Después de soluciones de proceso lb/in (N/mm) 9 (1,6) IPC TM-650 2.4.8
Módulo de Young kpsi (MPa) 280 (1930) IPC TM-650 2.4.18.3
Fuerza flexural (máquina/cruz) kpsi (MPa) 9.60/9.30 (66/64) IPC TM-650 2.4.4
Resistencia a la tensión (máquina/cruz) kpsi (MPa) 5.0/4.30 (34/30) IPC TM-650 2.4.18.3
Módulo compresivo kpsi (MPa)   ASTM D-3410
El ratio de Poisson -   ASTM D-3039

4. Propiedades físicas
Absorción de agua % 0,02 IPC TM-650 2.6.2.1
Densidad, 23ºC ambiente g/cm3 2,9 Método A de ASTM D792
Conductividad termal (z-AXIS) W/mK 1,1 ASTM E1461
Conductividad termal (x, y) W/mK 1,4 ASTM E1461
Calor específico J/gK 0,94 ASTM E1461
Inflamabilidad clase V0 UL-94
Desgasificación de la NASA, 125ºC, torres ≤10-6
Pérdida total total % 0,02 NASA SP-R-0022A
Volátiles recogidos % 0 NASA SP-R-0022A
Vapor de agua recuperado % 0 NASA SP-R-0022A



Grueso híbrido del tablero 15mil del PWB de la microonda TC600 con plata de la inmersión 1
