DETALLES DE LOS PRODUCTOS
En casa > Productos >
Oro de la inmersión 4 capas del PWB 0.8m m del grado de alta velocidad del grueso 94V-0

Oro de la inmersión 4 capas del PWB 0.8m m del grado de alta velocidad del grueso 94V-0

Cuota De Producción: 1PCS
Embalaje Estándar: Vacío bags+Cartons
Período De Entrega: 8-9 días laborables
Método De Pago: T/T
Capacidad De Suministro: 5000PCS por mes
Información detallada
Lugar de origen
CHINA
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
Número de modelo
BIC-174.V1.0
Materiales básicos:
Se aplican las siguientes medidas:
Número de capas:
4 capas
espesor de los PCB:
0,8mm ±0,1
Tamaño del PCB:
95 x 96 mm = 1 hacia arriba
Máscara de soldadura:
Negro
Peluquería:
Blanco
Peso de cobre:
La capa interna es de 0,5 onzas y la capa externa es de 1 onza.
Finalización de la superficie:
Oro de inmersión
Resaltar:

Oro de la inmersión 4 capas del PWB

,

PWB de alta velocidad del grueso de 0.8m m

,

PWB de alta velocidad 94V-0

Descripción del Producto

Breve introducción

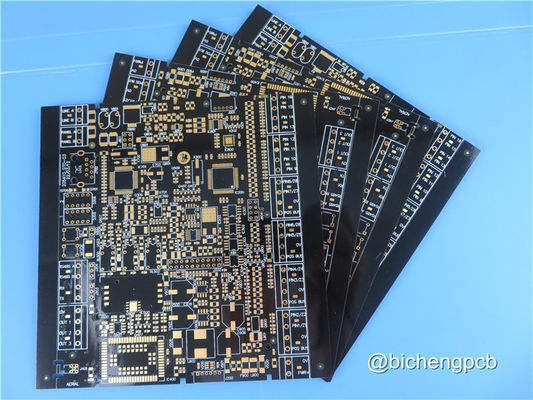

Este tipo de placa de circuito de 4 capas está construida con material de baja pérdida de alta velocidad Megtron6 (M6) R-5775G. Capa exterior con peso de cobre de 1 onza y máscara de soldadura negra impresa en ambos lados superior e inferior.Las almohadillas están revestidas con níquel sin electrolicio y oro de inmersión (ENIG)Cada 50 tablas están envasadas al vacío para su envío.



Especificaciones de los PCB

Tamaño del PCB 95 x 96 mm = 1 hacia arriba
Tipo de tablero PCB de varias capas
Número de capas 4 capas
Componentes montados en la superficie - Sí, es cierto.
A través de componentes perforados - Sí, es cierto.
El nivel de la carga cobre ------- 17um ((0,5 onzas) + capa superior de placa
Prepreg
el cobre ------- 18um ((0,5 onzas)
R-5775G 0,25 mm
el cobre ------- 18um ((0,5 onzas)
Prepreg
cobre ------- 17um ((0,5 oz) + capa BOT de placa
La tecnología
Traza y espacio mínimos: 4 mil / 4 mil
Agujas mínimas / máximas: 0.3 mm / 6.0 mm
Número de agujeros diferentes: 2
Número de agujeros de perforación 6
Número de ranuras fresadas: 1
Número de recortes internos: No es
Control de la impedancia: No es
Número del dedo dorado: 0
Materiales para el tablero
Vidrio epoxi: Se aplican las siguientes medidas:
Folios finales exteriores: 1.0 oz
En el interior de la lámina final: 0.5 onzas
Altura final del PCB: 0.8 mm ± 0.1
Revestimiento y revestimiento
Finalización de la superficie Oro de inmersión, 22%
Máscara de soldadura Aplicar a: Capa superior y capa inferior
Color de la máscara de soldadura: Negro
Tipo de máscara de soldadura: - ¿ Qué es eso?
Conto/corte Enrutamiento
Marcado
Lado de la leyenda del componente Capa superior
Color de la leyenda del componente Blanco
Nombre o logotipo del fabricante: No incluido
VIA Revestido con un orificio (PTH) de tamaño mínimo de 0,3 mm.
Clasificación de la inflamabilidad Las demás:
TOLERANCIA de las dimensiones
Dimensión del contorno: 0.0059"
El revestimiento del tablero: 0.0029"
Tolerancia del taladro: 0.002"
TEST Prueba eléctrica al 100% antes del envío
Tipo de obra de arte a suministrar archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc
Área de servicio En todo el mundo.



Oro de la inmersión 4 capas del PWB 0.8m m del grado de alta velocidad del grueso 94V-0 0



Proceso de fabricación de PCB de PTH multicapa (mediante llenado)

1) Cisa de las materias

2) Capa interna de película seca

(3) Grabación en la capa interna

(4) AOI 1

(5) Oxidación negra

(6) Cuadro de contorno de fresado

7) Perforación de las capas internas

(8). PTH 1

(9). Capa interna de película seca

(10). Revestimiento de patrones 1

(11) vía llena

(12) Perforación en la capa exterior

(13) PTH 2

(14) Revestimiento de patrones 2

(15) Capa exterior de película seca

(16) Electrotapado de estaño de cobre

(17) Descascar y grabar

(18) AOI 2

Máscara de soldadura

(20) Impresión en serigrafía

(21) Finalización de la superficie

(22) Pruebas eléctricas

(23) Prolie Contouring

(24) FQC

(25) Embalaje

(26) Entrega



Oro de la inmersión 4 capas del PWB 0.8m m del grado de alta velocidad del grueso 94V-0 1



El principalAplicaciones:

Antenna (radar de ondas milimétricas automotrices, estación base)

Equipo de infraestructuras TIC

Instrumento de medición

Supercomputadora



Oro de la inmersión 4 capas del PWB 0.8m m del grado de alta velocidad del grueso 94V-0 2



Capacidad

2500-3000 tipos por mes.



Área de servicio

América del Norte, Oceanía, Sudeste Asiático, Europa del Este, África, América Latina, Europa Occidental y del Sur, Europa del Norte, Asia Central y del Sur, Oriente Medio.
