El doble de Rogers 3203 echó a un lado tablero de cerámica del PWB 20mil para las antenas del remiendo de la microcinta

Cuota De Producción:	1pcs
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-122.V1.0

Base anterial:

Ceramic-filled Laminates Reinforced with Woven Fiberglass

Layer count:

Double Layer, Multilayer, Hybrid PCB

PCB thickness:

10mil (0.254mm), 20mil(0.508mm), 30mil (0.762mm), 60mil(1.524mm)

PCB size:

≤400mm X 500mm

Solder mask:

Green, Black, Blue, Yellow, Red etc.

Copper weight:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Surface finish:

Bare copper, HASL, ENIG, OSP etc..

Resaltar:

tablero de cerámica del PWB 20mil

Tablero echado a un lado doble del PWB de Rogers

Tablero del PWB de la antena del remiendo de la microcinta

Descripción del Producto

Rogers RO3203 PCB de alta frecuencia de 20 millas de doble cara para antenas de parche de microstrip

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros mostrados son sólo para referencia)

RO3203 Los materiales de circuitos de alta frecuencia de Rogers Corporation son laminados cerámicos reforzados con fibra de vidrio tejida.Este material está diseñado para ofrecer un rendimiento eléctrico excepcional y estabilidad mecánica a precios competitivosLa constante dieléctrica de los materiales de circuitos de alta frecuencia RO3203 es 3.02Esto, junto con un factor de disipación de 0.0016, amplía el rango de frecuencia útil más allá de los 40 GHz.

Los laminados RO3203 combinan la suavidad superficial de un laminado de PTFE no tejido, para tolerancias de grabado de líneas más finas, con la rigidez de un laminado de PTFE de vidrio tejido.Estos materiales se pueden fabricar en placas de circuito impreso utilizando Las opciones de revestimiento disponibles son 0.5Los laminados se fabrican bajo un sistema de calidad certificado ISO 9002.

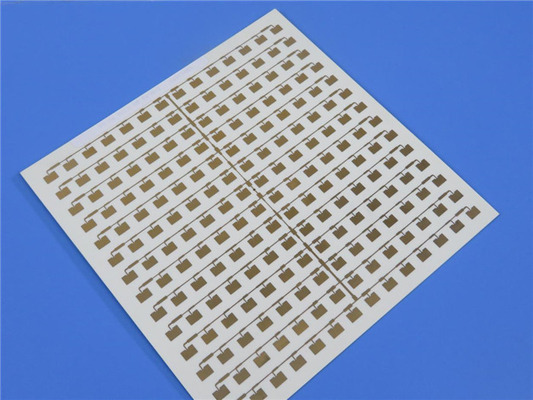

El doble de Rogers 3203 echó a un lado tablero de cerámica del PWB 20mil para las antenas del remiendo de la microcinta 0

Características:

1La baja pérdida dieléctrica para el rendimiento de alta frecuencia se puede utilizar en aplicaciones que excedan los 20 GHz.

2Bajo coeficiente de expansión en el plano (equivalente al cobre) es adecuado para su uso con diseños híbridos de paneles de vidrio epoxi multicapa

3Precio económico para la fabricación en volumen.

4La suavidad de la superficie permite tolerancias de grabado de líneas más finas

Aplicaciones típicas:

1- Sistemas de prevención de colisiones de automóviles

2Antennas de posicionamiento global por satélite para automóviles

3Infraestructura de las estaciones base

4. LMDS y banda ancha inalámbrica

5Lectores de medidores remotos

Capacidad de PCB(RO3203)

Material de los PCB:	Laminados cerámicos reforzados con fibra de vidrio tejida
Nombramiento:	No incluidos en el anexo
Constante dieléctrica:	3.02 ± 0.04
Número de capas:	Pcb de doble capa, de múltiples capas, híbrido
Peso de cobre:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
espesor del PCB:	10 mil (0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil ((1,524 mm)
Tamaño del PCB:	≤ 400 mm x 500 mm
Máscara de soldadura:	Verde, negro, azul, amarillo, rojo, etc.
El acabado de la superficie:	El cobre desnudo, HASL, ENIG, OSP, etc.

Fichero de datos de la RO3203

RO3203 Valor típico
Propiedad	No incluidos en el anexo	Dirección	Unidades	Condición	Método de ensayo
Constante dieléctrica,ε Proceso	3.02 ± 0.04	Z.		10 GHz y 23°C	IPC-TM-650 2.5.5.5
Constante dieléctrica,ε Proceso	3.02 ± 0.04	Z.		10 GHz y 23°C	IPC-TM-650 2.5.5.5
Factor de disipación, tanδ	0.0016	Z.		10 GHz y 23°C	IPC-TM-650 2.5.5.5
Conductividad térmica	0.47 (3.2)		El valor de las emisiones de CO	Flotar a 100 °C	Las demás partidas
Resistencia por volumen	107		MΩ.cm	A. No	Las demás partidas
Resistencia de la superficie	107		MΩ	A. No	Las demás partidas
Estabilidad dimensional	0.08	X, Y	En el caso de los vehículos de motor, el valor de los valores de los valores de los vehículos de motor	después del grabado	IPC-TM-650 2.4.3.9
Modulo de tracción		X y	KPSI	NT1 el trabajo	Las demás partidas
Módulo de flexión	400 300	X y	KPSI	A. No	Las demás partidas
Resistencia a la tracción	12.5 13	X y	KPSI	NT1 el trabajo	Las demás partidas
Fuerza de flexión	9 y 8	X y	KPSI	A. No	Las demás partidas
Absorción de agua	Así que el valor es 0.1		%	D24/23	IPC-TM-650 2.6.2.1
Coeficiente de expansión térmica	58 13	Z X, Y	ppm/°C	-50 °C a 288 °C	Las demás partidas
Td el tiempo	500		°C	El TGA	Las demás partidas
Densidad	2.1		Gm/cm³	23°C	Las demás partidas
Resistencia de la cáscara de cobre	10 (1.74)		El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.	Después de la soldadura	IPC-TM-650 2.4.8
Flamabilidad	V-0				Sección 94
Proceso libre de plomo compatible	- ¿ Qué?

El doble de Rogers 3203 echó a un lado tablero de cerámica del PWB 20mil para las antenas del remiendo de la microcinta 1
