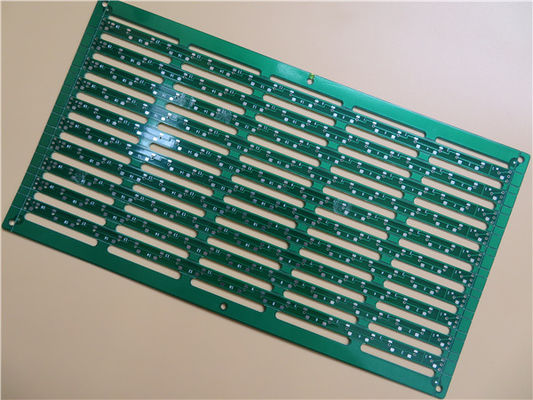

Placa de circuito echada a un lado doble de HASL RoHS 0.6m m para el sensor del interruptor

Placa de circuito echada a un lado doble de HASL RoHS 0.6m m para el sensor del interruptor
Placa de circuito echada a un lado doble de HASL RoHS 0.6m m para el sensor del interruptor Placa de circuito echada a un lado doble de HASL RoHS 0.6m m para el sensor del interruptor Placa de circuito echada a un lado doble de HASL RoHS 0.6m m para el sensor del interruptor Placa de circuito echada a un lado doble de HASL RoHS 0.6m m para el sensor del interruptor Placa de circuito echada a un lado doble de HASL RoHS 0.6m m para el sensor del interruptor Placa de circuito echada a un lado doble de HASL RoHS 0.6m m para el sensor del interruptor Placa de circuito echada a un lado doble de HASL RoHS 0.6m m para el sensor del interruptor Placa de circuito echada a un lado doble de HASL RoHS 0.6m m para el sensor del interruptor

Ampliación de imagen :  Placa de circuito echada a un lado doble de HASL RoHS 0.6m m para el sensor del interruptor

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-494.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Contacto

Placa de circuito echada a un lado doble de HASL RoHS 0.6m m para el sensor del interruptor

descripción
Materia prima: FR-4 Cuenta de la capa: 2 capas
Grueso del PWB: 0.6m m ±0.1 Tamaño del PWB: 325 x 147mm=10PCS
Máscara de la soldadura: Verde Serigrafía: blanco
Peso de cobre: 1oZ Final superficial: HASL, sin plomo,
Resaltar:

Placa de circuito echada a un lado doble de HASL

,

placa de circuito echada a un lado doble de 0.6m m

,

0.6m m RoHS imprimieron a placas de circuito


PCB delgada de 0,6 mm HASL PCB FR-4 placa de circuito de doble cara para sensor de interruptor

1. Descripción general
Este es un tipo de placa de circuito impreso de 2 capas construida sobre sustrato FR-4 con Tg 135°C para la aplicación de sensor de interruptor.Tiene solo 0,6 mm de grosor con serigrafía blanca (Taiyo) sobre máscara de soldadura verde (Taiyo) y HASL en almohadillas.El material base es de Taiwán ITEQ que suministra 10 PCB por panel.Están fabricados según IPC 6012 Clase 2 utilizando los datos de Gerber suministrados.Cada 25 paneles se embalan para su envío.

2. Características y ventajas
Cumple con RoHS y es adecuado para las necesidades de confiabilidad térmica
Excelente humectación durante la soldadura de componentes y puede evitar la corrosión del cobre.
Prueba eléctrica y prueba de alto voltaje.
Entrega a tiempo.Tasa de entrega a tiempo superior al 98 %.
Sin cantidad mínima de pedido.1 pieza está disponible.
Calza de plantilla gratuita enviada para nuevo usuario

3, las aplicaciones son Repetidor de Wifi,Bluetooth USB,sistema de videovigilancia, sistemas de control de acceso,Amplificador de alta frecuencia, etc

Placa de circuito echada a un lado doble de HASL RoHS 0.6m m para el sensor del interruptor 0

4. Parámetro y hoja de datos
TAMAÑO DE PCB 325x147mm = 10 Uds.
TIPO DE TABLERO PCB de doble cara
Número de capas 2 capas
Componentes de montaje en superficie SÍ
Componentes de agujero pasante No
APILAMIENTO DE CAPAS cobre ------- 18um(0.5oz)+PLACA
FR-4 0,5 mm
cobre ------- 18um(0.5oz)+PLACA
TECNOLOGÍA
Traza y espacio mínimos: 7 mil/7,6 mil
Agujeros Mínimos / Máximos: 0,5/1,0 mm
Número de diferentes agujeros: 5
Número de agujeros de perforación: 135
Número de ranuras fresadas: 11
Número de recortes internos: 0
Control de impedancia NO
MATERIAL DEL TABLERO
Epoxi de vidrio: FR-4, ITEQ IT-140, TG>135, er<5.4
Lámina final externa: 1 onza
Lámina final interna: 0oz
Altura final de PCB: 0,6 mm ±0,1
CHAPADO Y RECUBRIMIENTO
Acabado de la superficie HASL, sin plomo, Sn>=2,54 µm
Máscara de soldadura aplicable a: Superior e inferior, 12 micon mínimo.
Color de la máscara de soldadura: Verde, PSR-2000GT600D, suministrado por Taiyo.
Tipo de máscara de soldadura: LPSM
CONTORNO/CORTE Enrutamiento
CALIFICACIÓN
Lado de la leyenda del componente ARRIBA
Color de la leyenda del componente Blanco, IJR-4000 MW300, suministrado por Taiyo.
Nombre o logotipo del fabricante: Marcado en el tablero en un conductor y rotulado ÁREA LIBRE
A TRAVÉS DE Agujero pasante chapado (PTH), a través de tiendas de campaña.
CLASIFICACIÓN DE FLAMIBILIDAD Aprobación UL 94-V0 MÍN.
TOLERANCIA DE DIMENSIÓN
Dimensión del esquema: 0,0059" (0,15 mm)
Recubrimiento del tablero: 0,0030" (0,076 mm)
Tolerancia de perforación: 0,002" (0,05 mm)
PRUEBA Prueba eléctrica 100% previo envío
TIPO DE OBRA A SUMINISTRAR archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc.
VÍA DE SERVÍCIO En todo el mundo, en todo el mundo.

Placa de circuito echada a un lado doble de HASL RoHS 0.6m m para el sensor del interruptor 1
