PWB del equipamiento médico del doble capa 2.4m m con el cobre 2oz
  • Nombre
  • Nombre
  • Nombre
  • Nombre
  • Nombre
  • Nombre
  • Nombre
  • Nombre

PWB del equipamiento médico del doble capa 2.4m m con el cobre 2oz

Cuota De Producción: 1pcs
Precio: USD9.99-99.99
Embalaje Estándar: Vacío bags+Cartons
Período De Entrega: 8-9 días laborables
Método De Pago: T/T
Capacidad De Suministro: 5000pcs por mes
Detalles Información
Descripción del Producto
Información detallada
Lugar de origen
China
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
Número de modelo
BIC-493.V1.0
Materia prima:
FR-4
Cuenta de la capa:
2 capas
Grueso del PWB:
2,4 milímetros ±0.2
Tamaño del PWB:
65,5 x 33.75mm=1PCS
Máscara de la soldadura:
VERDE
Serigrafía:
Blanco
Peso de cobre:
2oz
Final superficial:
oro de la inmersión
Resaltar:

PWB del equipamiento médico 2oz

,

PWB del equipamiento médico de 2.4m m

,

PWB del doble capa de 2.4m m

Descripción del Producto



Tablero grueso del PWB del doble capa de la placa de circuito del PWB 2.4m m empleado FR-4 con el cobre 2oz para el portador de SATA

Perfil del producto
1,1 descripción general
Éste es un tipo de doble de 2 onzas echó a un lado PWB empleado el substrato FR-4 con Tg 150°C para el uso del tablero micro del portador de SATA. Es 2,4 milímetros de grueso con la serigrafía blanca (Taiyo) en la máscara verde de la soldadura (Taiyo) y el oro de la inmersión (oro de 4 micropulgadas) en los cojines. La materia prima es de ITEQ que suministra el solo PWB. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 20 paneles se embalan para el envío.

1,2 características y ventajas
Mediados de substrato del Tg con la absorción muy baja de Moisure y una mejor resistencia de CAF
Alto solderability, no el subrayar de placas de circuito y menos contaminación de la superficie del PWB.
ISO9001, ISO14001, UL certificó la fábrica de fabricación.
capacidad del mes de 30000 metros cuadrados
Ingenieros profesionales y experimentados
12 horas de cita
Capacidad de la producción de volumen

1,3 usos
Sistema de alarma
Antena de WiFi de la gama larga
Tutorial programado del PLC
Osciloscopio modular
Receptores de la fibra óptica

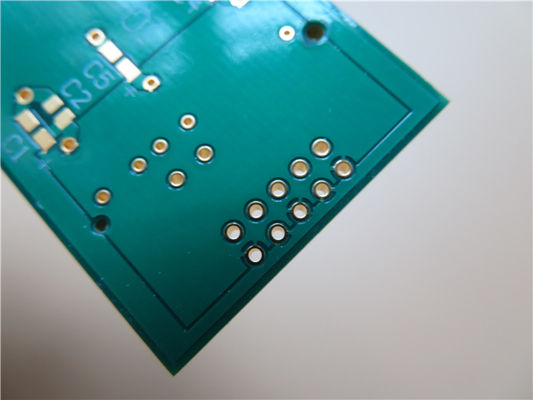

PWB del equipamiento médico del doble capa 2.4m m con el cobre 2oz 0

1,4 hoja del parámetro y de datos
TAMAÑO DEL PWB 65,5 x 33.75mm=1PCS
TIPO DEL TABLERO PWB echado a un lado doble
Número de capas 2 capas
Componentes superficiales del soporte SÍ
A través de componentes del agujero SÍ
PILA DE LA CAPA cobre ------- capa SUPERIOR de 52.5um (1.5oz) +plate
FR-4 2.3m m
cobre ------- capa de 52.5um (1.5oz) +plate BOT
TECNOLOGÍA
Rastro y espacio mínimos: milipulgada 23 milipulgadas/7,7
Agujeros mínimos/máximos: 0,7 milímetros/3,2 milímetros
Número de diversos agujeros: 6
Número de agujeros de taladro: 23
Número de ranuras molidas: 0
Número de recortes internos: 0
Control de la impedancia: no
Número de finger del oro: 0
MATERIAL DEL TABLERO
Epóxido de cristal: FR-4 Tg150℃, er<5>
Externo final de la hoja: 2 onzas
Hoja final interna: 2 onzas
Altura final del PWB: 2,4 milímetros ±0.2
EL PLATEAR Y CAPA
Final superficial Oro de la inmersión (12,1%) 0.1µm encima el níquel de los 3µm
Suelde la máscara para aplicarse a: SUPERIOR e inferior, mínimo 12micron
Color de la máscara de la soldadura: Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente SUPERIOR e inferior.
Color de la leyenda componente Blanco, IJR-4000 MW300, marca de Taiyo
Fabricante Name o logotipo: Marcado en el tablero en un conductor y un ÁREA LIBRE leged
VÍA Plateado a través del agujero (PTH), tamaño mínimo 0.7m m.
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.

PWB del equipamiento médico del doble capa 2.4m m con el cobre 2oz 1

Etiquetas:

PWB del equipamiento médico 1oz,

PWB del oro de la inmersión 1oz,

PWB del equipamiento médico de Tg150 FR4
