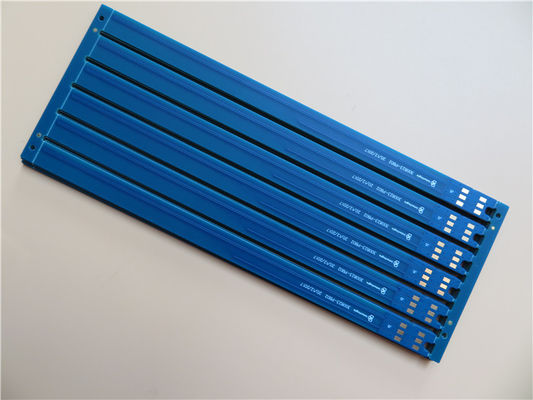

Placa de circuito dura del PWB FR4 del equipamiento médico del oro 0.8m m

Hard Gold 0.8mm Medical Equipment PCB FR4 Circuit Board
Hard Gold 0.8mm Medical Equipment PCB FR4 Circuit Board Hard Gold 0.8mm Medical Equipment PCB FR4 Circuit Board Hard Gold 0.8mm Medical Equipment PCB FR4 Circuit Board Hard Gold 0.8mm Medical Equipment PCB FR4 Circuit Board Hard Gold 0.8mm Medical Equipment PCB FR4 Circuit Board Hard Gold 0.8mm Medical Equipment PCB FR4 Circuit Board Hard Gold 0.8mm Medical Equipment PCB FR4 Circuit Board Hard Gold 0.8mm Medical Equipment PCB FR4 Circuit Board

Ampliación de imagen :  Placa de circuito dura del PWB FR4 del equipamiento médico del oro 0.8m m

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-486.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: FR-4 Cuenta de la capa: 2 capas
Grueso del PWB: 0,8 milímetros ±0.08 Tamaño del PWB: 177 x 65 =6 PARA ARRIBA
Máscara de la soldadura: Matt Blue Serigrafía: Blanco
Peso de cobre: 1oz Final superficial: Oro duro selectivo en los cojines 10 u”
Alta luz:

PWB duro del equipamiento médico del oro

,

PWB del equipamiento médico de 0.8m m

,

placa de circuito FR4 de 0.8m m


Placa de circuito dura selectiva FR-4 del doble capa 0.8m m del PWB del oro para el equipo de la seguridad

1,1 descripción general
Éste es un tipo de PWB echado a un lado doble empleado el substrato FR-4 con Tg 150°C para el uso del equipo de la seguridad. Es 0,8 milímetros de grueso con la serigrafía blanca (Taiyo) en la máscara azul mate de la soldadura (Kuangshun) y el oro duro selectivo en los cojines. La materia prima es de ITEQ que suministra 6 encima de PCBs por el panel. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 40 paneles se embalan para el envío.

1,2 características y ventajas
Resistencia termal y conveniente excepcionales para el proceso sin plomo;
El oro grueso plateado es Au-Co la aleación, la pureza del alcance 99,7% del oro y el grueso de la deposición puede alcanzar 1 a 3 um gruesos;
Buena resistencia de desgaste y resistencia de contacto baja;
Resolver su PWB necesita de prototipo a la producción en masa;
La UL reconoció y RoHS Directivo-obediente;
Personas experimentadas de las ventas y servicios de atención al cliente expertos;

1,3 usos
De adquisición de datos
Sistema de seguimiento del coche
Sistemas del control de acceso de la puerta
Sistemas de la radio de microonda

Placa de circuito dura del PWB FR4 del equipamiento médico del oro 0.8m m 0

1,4 hoja del parámetro y de datos
TAMAÑO DEL PWB 177 x 65 =6 PARA ARRIBA
TIPO DEL TABLERO El doble echó a un lado PWB
Número de capas 2 capas
Componentes superficiales del soporte
A través de componentes del agujero no
PILA DE LA CAPA cobre ------- capa SUPERIOR de 18um (0.5oz) +plate
FR-4 0,7 milímetros
cobre ------- capa de 18um (0.5oz) +plate BOT
TECNOLOGÍA
Rastro y espacio mínimos: milipulgada 15 milipulgadas/6,5
Agujeros mínimos/máximos: 0,3 milímetros/3,5 milímetros
Número de diversos agujeros: 2
Número de agujeros de taladro: 35
Número de ranuras molidas: 5
Número de recortes internos: 0
Control de la impedancia: no
Número de finger del oro: 0
MATERIAL DEL TABLERO
Epóxido de cristal: FR-4 Tg150℃, er<5>
Externo final de la hoja: 1 onza
Hoja final interna: 0 onzas
Altura final del PWB: 0,8 milímetros ±0.08
EL PLATEAR Y CAPA
Final superficial Oro duro selectivo en los cojines 10 u”
Suelde la máscara para aplicarse a: SUPERIOR e inferior, mínimo 12micron
Color de la máscara de la soldadura: Azul de Matt, KSM-S6189BLM1
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento, v-corte
MARCA
Lado de la leyenda componente TOP
Color de la leyenda componente Blanco, IJR-4000 MW300, marca de Taiyo
Fabricante Name o logotipo: Marcado en el tablero en un conductor y un ÁREA LIBRE leged
VÍA Plateado a través del agujero (PTH), tamaño mínimo 0.3m m.
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.

Placa de circuito dura del PWB FR4 del equipamiento médico del oro 0.8m m 1

1,5 capacidad impresa 2020 de la placa de circuito

Parámetro Valor
Cuentas de la capa 1-32
Material del substrato FR-4 (alto Tg incluyendo 170, alto CTI>600V); Aluminio basado; Cobre basado; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 etc…; TLX-8, TLY-5, RF-35TC, TLF-35 Taconic etc…; Arlon AD450, AD600 etc; PTFE F4B DK2.2, DK2.65 etc…; Polyimide y ANIMAL DOMÉSTICO.
Tamaño máximo Prueba que vuela: 900*600m m, prueba 460*380m m, ninguna prueba 1100*600m m del accesorio
Tolerancia del esquema del tablero ±0.0059” (0.15m m)
Grueso del PWB 0,0157" - 0,3937" (0.40m m--10.00m m)
Tolerancia del grueso (T≥0.8mm) el ±8%
Tolerancia del grueso (t<0.8mm) el ±10%
Grueso de la capa del aislamiento 0,00295" - 0,1969" (0.075m m--5.00m m)
Pista mínima 0,003" (0.075m m)
Espacio mínimo 0,003" (0.075m m)
Grueso de cobre externo los 35µm--los 420µm (1oz-12oz)
Grueso de cobre interno el 17µm--los 420µm (0.5oz - 12oz)
Agujero de taladro (mecánico) 0,0059" - 0,25" (0.15m m--6.35m m)
Agujero acabado (mecánico) 0,0039" - 0,248" (0.10m m--6.30m m)
DiameterTolerance (mecánico) 0,00295" (0.075m m)
Registro (mecánico) 0,00197" (0.05m m)
Relación de aspecto 12:1
Tipo de la máscara de la soldadura LPI
Min Soldermask Bridge 0,00315" (0.08m m)
Min Soldermask Clearance 0,00197" (0.05m m)
Enchufe vía diámetro 0,0098" - 0,0236" (0.25m m--0.60m m)
Tolerancia del control de la impedancia el ±10%
Final superficial HASL, HASL SI, ENIG, lata del IMM, IMM AG, OSP, finger del oro
