Circuitos químicos del oro del PWB del oro suave de la placa de circuito del PWB ENIG del oro de la inmersión para el sistema de intercomunicación
1,1 descripción general

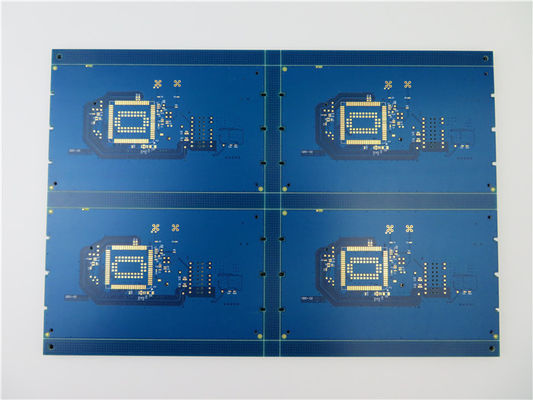

Éste es un tipo de PWB azul mate empleado el substrato FR-4 con Tg 130°C para el uso del sistema de intercomunicación. Es un tablero de 4 capas en 1,40 milímetros densamente con la capa externa 1oz y la capa interna de la onza de la mitad. Serigrafía blanca sobre máscara azul mate de la soldadura en lado superior e inferior. El final superficial es oro de la inmersión en los cojines. La materia prima se utiliza de ITEQ IT-158, tablero entero que suministra 4 para arriba por el panel. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 25 paneles se embalan para el envío.
1,2 características y ventajas
Es conveniente para el PDA y las aplicaciones de consumidor;
RoHS obediente y conveniente para las necesidades termales de la confiabilidad;
Planarity superficial excelente, útiles para PCBs con los paquetes de BGA reducir porcentaje de averías durante la asamblea y soldar;
El proceso de SMT es resistente a soldar de flujo, resistente volver a trabajar;
Personas experimentadas de las ventas y servicios de atención al cliente expertos;
Ninguna cantidad de orden mínima y baja muestra costo;
Foco en punto bajo a la producción de volumen media;
Entrega a tiempo: el >98%
Tarifa de la denuncia del cliente: <1>
No se significa ninguna denuncia de la calidad para ahorrar el dinero;
1,3 usos
Intercomunicador
Espectro de extensión
Aumentador de presión de la señal del teléfono
Vehículo que sigue los dispositivos
Transformador de la CA DC
1,4 hoja del parámetro y de datos
| TAMAÑO DEL PWB |
285 x 195=4 PCS |
| TIPO DEL TABLERO |
PWB de múltiples capas |
| Número de capas |
4 capas |
| Componentes superficiales del soporte |
SÍ |
| A través de componentes del agujero |
SÍ |
| PILA DE LA CAPA |
cobre ------- capa SUPERIOR de 17.8um (0.5oz) +plate |
| 2116 de x de Prepreg 1 x 1080 + 1 |
| cobre ------- 17.8um (0.5oz) MidLayer 1 |
| FR-4 1.0m m |
| cobre ------- 17.8um (0.5oz) MidLayer 2 |
| 2116 de x de Prepreg 1 x 1080 + 1 |
| cobre ------- capa de 17.8um (0.5oz) +plate BOT |
| TECNOLOGÍA |
|
| Rastro y espacio mínimos: |
milipulgada 5,9 milipulgadas/5,8 |
| Agujeros mínimos/máximos: |
0,775 milímetros/2,0 milímetros |
| Número de diversos agujeros: |
4 |
| Número de agujeros de taladro: |
217 |
| Número de ranuras molidas: |
0 |
| Número de recortes internos: |
0 |
| Control de la impedancia: |
no |
| Número de finger del oro: |
0 |
| MATERIAL DEL TABLERO |
|
| Epóxido de cristal: |
FR-4 Tg130℃, er<5> |
| Externo final de la hoja: |
1 onza |
| Hoja final interna: |
0,5 onzas |
| Altura final del PWB: |
1,4 milímetros ±0.14 |
| EL PLATEAR Y CAPA |
|
| Final superficial |
Oro de la inmersión (22,1%) 0.1µm encima el níquel de los 3µm |
| Suelde la máscara para aplicarse a: |
SUPERIOR e inferior, mínimo 12micron |
| Color de la máscara de la soldadura: |
Matt Blue, KSM-6189BLM1 |
| Tipo de la máscara de la soldadura: |
LPSM |
| CONTOUR/CUTTING |
Encaminamiento, v-surco |
| MARCA |
|
| Lado de la leyenda componente |
SUPERIOR e inferior. |
| Color de la leyenda componente |
Blanco, IJR-4000 MW300, marca de Taiyo |
| Fabricante Name o logotipo: |
Marcado en el tablero en un conductor y un ÁREA LIBRE leged |
| VÍA |
Plateado a través del agujero (PTH), tamaño mínimo 0.78m m. |
| GRADO DE FLAMIBILITY |
Aprobación de la UL 94-V0 MÍNIMA. |
| TOLERANCIA DE LA DIMENSIÓN |
|
| Dimensión del esquema: |
0,0059" |
| Galjanoplastia del tablero: |
0,0029" |
| Tolerancia del taladro: |
0,002" |
| PRUEBA |
Envío anterior de la prueba eléctrica del 100% |
| TIPO DE ILUSTRACIONES QUE SE PROVEERÁN |
fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVICIO |
Por todo el mundo, global. |
1,5 ventajas de los tableros del PWB con el níquel y el oro no electrolíticos de la inmersión
(1) superficie plana
La característica más importante es que la superficie de todos los cojines es perfectamente plana, correspondiente a la superficie de cobre subyacente, con todos los bordes del cojín y de la pista cubiertos por el níquel/el oro.
(2) tarifa baja del defecto
Una razón importante de elegir la protección de la superficie del oro de la inmersión es un porcentaje de averías altamente reducido durante la asamblea y soldar comparados con los tableros nivelados soldadura-revestidos y de aire caliente. Es especialmente verdad de la línea fina tableros con una echada componente de 0,5 milímetros (20 milipulgadas) o menos.
(3) Solderability
Solderability es alto pero el tiempo que suelda es un poco más largo (cerca de 5 segundos.) comparado con soldar de la onda (3seconds.)
(4) el subrayar de tableros
Porque los tableros del PWB no se han expuesto a las temperaturas altas, no el subrayar de platear-por los agujeros ocurrirá. Los procesos a baja temperatura son tanto como ocurrirá ninguna delaminación de la lamina.
(5) estabilidad dimensional
Puesto que no sujetan a los tableros a las temperaturas sobre el 90° C (194° F) durante la fabricación, la estabilidad dimensional es alto. Esto es de gran importancia al estampar con estarcido la goma de la soldadura en la fino-línea tableros de SMT porque un mejor ajuste entre la plantilla y el modelo se alcanza que en el caso de tableros nivelados cubiertos y de aire caliente de la soldadura.
(6) contaminación de la superficie del tablero
Puesto que no hay residuo del flujo en la superficie del tablero pues hay con los tableros nivelados soldadura-revestidos y de aire caliente, la contaminación superficial es considerablemente más baja. Las medidas indican una contaminación del NaCl/de sq.cm de 4,5 μg (NaCl/sq.in de 29 μg.) de los tableros nivelados revestidos y de aire caliente de la soldadura y del NaCl de apenas 1,5 μg/de la contaminación de sq.cm (NaCl/sq.in de 9,6 μg.) de los tableros del níquel/del oro.
(7) Fiducials
Fiducials, las blancos ópticas, alcanza una mejor definición debido a la capa fina del níquel/del oro.
(8) vida útil
La vida útil se divulga para ser un mínimo de un año cuando es empaquetada al vacío.
(9) contactos del teclado
Es conveniente ejecutar los contactos a bordo para los teclados con la misma capa del níquel/del oro que en los cojines de SMT para poder evitar una impresión del carbono. Los contactos del carbono muestran a menudo una resistencia de 100 a 200 ohmios, y también bastante un alto nivel de inestabilidad.
