PWB de alta frecuencia de la radiofrecuencia del PWB 35um de 400mmx500m m

400mmx500mm High Frequency PCB 35um Radio Frequency PCB
400mmx500mm High Frequency PCB 35um Radio Frequency PCB 400mmx500mm High Frequency PCB 35um Radio Frequency PCB 400mmx500mm High Frequency PCB 35um Radio Frequency PCB 400mmx500mm High Frequency PCB 35um Radio Frequency PCB 400mmx500mm High Frequency PCB 35um Radio Frequency PCB

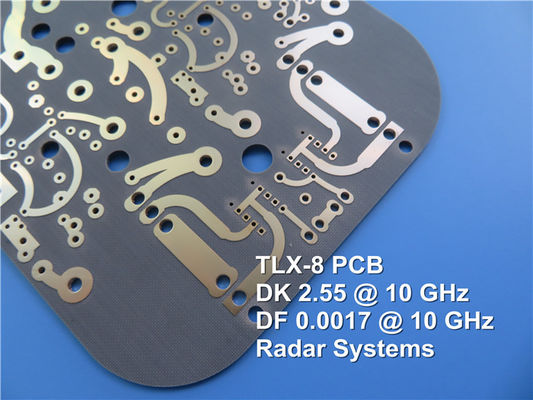

Ampliación de imagen :  PWB de alta frecuencia de la radiofrecuencia del PWB 35um de 400mmx500m m

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-209.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: Rogers, FR-4 Cuenta de la capa: Capa doble, PWB de múltiples capas, híbrido
Tamaño del PWB: ≤400mm X 500m m Peso de cobre: 0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)
Final superficial: Cobre desnudo, HASL, ENIG, OSP, lata de la inmersión etc….
Alta luz:

PWB de alta frecuencia 35um

,

PWB de alta frecuencia de 400mmx500m m

,

PWB de la radiofrecuencia 35um

¿Cuál es PWB de alta frecuencia?

Apenas pues su nombre implica, el de alta frecuencia es que la frecuencia es relativamente alta, refiere generalmente a la frecuencia de >=300 megaciclo (es decir gigahertz de la longitud de onda <>=1 se llama microonda.

Frecuencias típicas para los usos inalámbricos:

* móvil actual: 0.9GHz - 2GHz

* sistemas 3G: 2.5GHz

* Bluetooth: 2.5GHz

* GPS: 12.6GHz

* LMDS: 24GHz y 40GHz

* automotriz: 77GHz

Mercado: RFID, comunicaciones inalámbricas, estación base y antena, amplificador, productos militares, productos electrónicos de consumo.

PWB de alta frecuencia de la radiofrecuencia del PWB 35um de 400mmx500m m 0

El PWB impreso de alta frecuencia de la placa de circuito o de la microonda refiere a la placa de circuito impresa hecha en la placa revestida (de la microonda) del cobre de alta frecuencia del substrato. Los tipos comunes son: Tablero de doble cara, tablero de múltiples capas y estructura mezclada.

La estructura mezclada incluye el substrato especial del alto rendimiento, los PP cubren + tablero ordinario del funcionamiento y los PP cubren al tablero acuciante mezclado; substrato de alta frecuencia + substrato ordinario FR4; substrato de alta frecuencia + etc. con base metálica.

Constante dieléctrica

Todo el material en el mundo tiene una constante dieléctrica, él diferencia solamente en el valor de la constante dieléctrica. La constante dieléctrica, también conocida como el capacitivity, caracteriza una cantidad física de las propiedades eléctricas de la polarización del dieléctrico bajo acción del campo eléctrico externo. Componen a la capa dieléctrica de tablero del PWB de diversos materiales de la constante dieléctrica, por lo tanto, la constante dieléctrica de la capa dieléctrica es diverso debido a las diversas composiciones y estructuras.

La capa dieléctrica del PWB usada para la transmisión convertida a digital de alta frecuencia y de alta velocidad de la señal no sólo está desempeñando el papel de la capa del aislamiento entre los conductores, pero también desempeña un papel de la “impedancia característica”, él también afecta a la velocidad de la transmisión de la señal, atenuación y calefacción de la señal, etc.

Por ejemplo, el uso de PWB de cristal de la tela 1080, 1080 que la tela de cristal explicó el 38% del volumen (la resina explicó el 62%), su constante dieléctrica ER1 es 6,6 (la constante dieléctrica de la resina ER2 es 3,8), entonces la constante dieléctrica ER1080 de este PWB está: ER1080= (6,6 X 38) % + (3,8 X 62) % = 4,864.

La fórmula de la velocidad de la transmisión de la señal en un circuito de alta frecuencia:

PWB de alta frecuencia de la radiofrecuencia del PWB 35um de 400mmx500m m 1

V: La velocidad de la transmisión de la señal (la unidad es m/s)

K: constante

C: La velocidad de la luz en vacío (la unidad es m/s)

DK: constante dieléctrica del substrato

Obviamente, es beneficioso mejorar la velocidad de la transmisión de la señal reduciendo a DK.

Puede ser visto que cuanto más baja es la constante dieléctrica del substrato es, cuanto más rápida es la velocidad de la transmisión de la señal, por lo tanto, para obtener una alta tarifa de transmisión de la señal, los materiales bajos y uniformes del substrato de la constante dieléctrica deben ser investigados y ser desarrollados.

PWB de alta frecuencia de la radiofrecuencia del PWB 35um de 400mmx500m m 2

Pérdida dieléctrica

Cuando el material de aislamiento bajo acción de haber archivado eléctrico, debido al efecto de la histéresis de la conductividad dieléctrica y de la polarización dieléctrica, su interior causarán la pérdida de energía que también se llama pérdida dieléctrica.

La pérdida dieléctrica en la pérdida de transmisión en el circuito del conductor es principalmente controlada por la constante dieléctrica (ER) y el factor de pérdida dieléctrica (Df) de la capa de aislamiento del material del substrato. El efecto sobre pérdida de transmisión está en proporción directa con el tamaño de Er, el Df, y se relaciona con la frecuencia del trabajo dieléctrico. Bajo el mismo Er o Df, cuanto más alta es la frecuencia, mayor es la pérdida de transmisión. Con el aumento de frecuencia, la pérdida en el substrato no puede ser ignorada, y la pérdida de la propagación o la atenuación de la señal se puede expresar como: Un =f x Df x Er

: atenuación de la propagación de la señal (unidad: dB/m)

f: Frecuencia

Df: el factor de pérdida dieléctrica del substrato

Er: la constante dieléctrica del substrato

Puede ser visto que cuanto más pequeño es el Df del substrato, más pequeña es la atenuación de la propagación de la señal. Por lo tanto, es a tener requerido bajar Er y Df al seleccionar el material de la placa de circuito de alta frecuencia. Además, hay otros factores externos, tales como funcionamiento, absorción de agua, etc. termales.

PWB de alta frecuencia de la radiofrecuencia del PWB 35um de 400mmx500m m 3

La selección de material de alta frecuencia en diseño del PWB:

Sugieren el diseñador para considerar los factores claves siguientes al seleccionar el material del tablero en diseño del PWB:

(1) FR4 se puede elegir para los trabajos del PWB debajo de 1GHz, el coste es bajo, y la tecnología de múltiples capas del cartón prensado es madura.

(2) la resina de epoxy mejorada se puede seleccionar para los productos de fibra óptica de la comunicación trabaja más de 622 Mb/s y el un trabajo sobre 1G debajo de 3GHz, porque su constante dieléctrica es relativamente estable y con bajo costo, la tecnología de múltiples capas del cartón prensado es lo mismo como FR4.

(3) para los circuitos grandes de la microonda de la señal debajo de 3GHz, tal como amplificadores de potencia y amplificadores de poco ruido, se recomiendan elegir al tablero similar a RO4350B, la constante dieléctrica de RO4350B es bastante estable, con factor de pequeñas pérdidas y buena resistencia térmica, y la tecnología de proceso es equivalente a FR4. Usted puede ver a toda clase de tableros de alta frecuencia que vendamos en globalsources.com para la referencia.

PWB de alta frecuencia de la radiofrecuencia del PWB 35um de 400mmx500m m 4

(4) para los circuitos de la microonda más que 10GHz, tal como amplificadores de potencia, el amplificador de poco ruido, DUC/DDC, que tienen requisitos más altos para los tableros, se recomienda para utilizar los tableros con las propiedades similares a PTFE, o las laminas baratas, de alto rendimiento presionó con FR4 y el tablero de alta frecuencia. Usted puede también ver al tablero de alta frecuencia de la presión mezclada múltiple que vendemos en globalsources.com para la referencia.

PWB de alta frecuencia de la radiofrecuencia del PWB 35um de 400mmx500m m 5

Características de proceso:

1) El requisito del substrato es estricto: la constante dieléctrica especificada, el grueso dieléctrico y el grueso de cobre de la hoja se han seleccionado según la impedancia real necesita en el diseño de PWB, por lo tanto, al aceptar órdenes, debe ser comprobado cuidadosamente, y cumple los requisitos de diseño.

2)La estructura del tablero de alta frecuencia: para ahorrar generalmente el coste, la estructura compuesta de RF+FR4 se utiliza sobre todo para el tablero de alta frecuencia comercial, alabeo se debe prevenir en el proceso de producción.

3) El requisito de la exactitud de la fabricación de la línea de transmisión es alto: la transmisión de la señal de alta frecuencia es muy estricta para la impedancia característica del alambre impreso, es decir, el requisito de fabricación de la línea de transmisión es generalmente el ± 1mil, y el borde de la línea de transmisión debe estar muy aseado. Las señales de pulso eléctricas de alta frecuencia se transmiten en placas de circuito impresas de alta frecuencia en vez de corriente. Los hoyos, el nódulo de cobre y los agujeritos afectarán a la transmisión, cuanto más alta es la frecuencia, mayor es el impacto. Ningunas rebabas, hueco, línea relleno, reparación abierta y del cortocircuito, etc no se permiten.

4)El requisito de la uniformidad de la capa de capa: la impedancia característica de la línea de transmisión del tablero de alta frecuencia de la microonda afecta directamente a la calidad de transmisión de la señal de la microonda. Y el tamaño de la impedancia característica tiene cierta relación con el grueso de la hoja de cobre, especialmente para el tablero metalizado agujero de la microonda, el grueso de la capa no sólo afectará al grueso total de la hoja de cobre, pero también afectar a la exactitud del conductor después de grabar al agua fuerte, por lo tanto, el grueso y la uniformidad de la capa debe ser controlado estrictamente.

PWB de alta frecuencia de la radiofrecuencia del PWB 35um de 400mmx500m m 6

5)Requisitos de trabajar a máquina: primero, el material del tablero de alta frecuencia de la microonda es muy diferente del del PWB en el proceso del paño de cristal de epoxy; en segundo lugar, la exactitud de proceso del tablero de alta frecuencia de la microonda es mucho más alta que la del tablero del PWB FR4, y la tolerancia general de la forma es el ± 0.1m m.

6)El requisito de la impedancia es estricto: si el contenido de la impedancia característica y el requisito más básico del tablero de alta frecuencia de la microonda, no puede cumplir el requisito de la impedancia característica, después todo es inútil. DK se relaciona con la velocidad de la transmisión de la señal y la impedancia característica del diseño del PWB, normalmente, cuanto más grande es la impedancia, más rápida es la transmisión de la señal. Simplemente, cuanto mayor es la impedancia, es decir, cuanto mayor es la capacidad de evitar que las señales infiltren en la capa dieléctrica, más rápidamente la señal se transmite.

7)La línea anchura de la señal se controla estrictamente: el requisito del control de la impedancia característica de la transmisión de alta frecuencia de la señal es muy estricto, y la tolerancia de la línea control de la anchura no se puede controlar por el ±20%. Pues la fuerza de enlace del circuito es diferente, los parámetros que graban al agua fuerte serán ajustados o la remuneración de proceso para la línea anchura del circuito será ajustada a tiempo en la aguafuerte de alta frecuencia del substrato.

PWB de alta frecuencia de la radiofrecuencia del PWB 35um de 400mmx500m m 7
