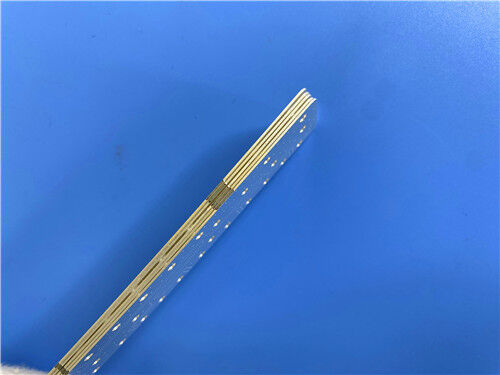

Esta PCB Isola I-Tera MT40 de alta velocidad personalizada de 2 capas está diseñada para aplicaciones fiables de circuitos digitales de alta velocidad y RF/microondas. Fabricada con un núcleo dieléctrico MT40 ultradelgado de 0,254 mm y un peso de cobre de doble cara acabado de 1 oz/1 oz, esta PCB adopta un tratamiento de superficie de plateado de plata de primera calidad para ofrecer una excelente conductividad, resistencia a la corrosión y un rendimiento de transmisión de señal estable. Cuenta con una máscara de soldadura especializada con serigrafía blanca superior sin máscara y superficie inferior en blanco sin máscara, además de un revestimiento metálico personalizado en los bordes en posiciones designadas para una mayor durabilidad estructural y consistencia de blindaje. Con un tamaño de 108 mm x 35 mm, esta placa de circuito rígido sigue estrictos estándares de fabricación industrial, sirviendo como una mejora rentable y de alta fiabilidad sobre las PCB FR4 convencionales para sistemas electrónicos modernos de alta frecuencia y alta velocidad.Especificaciones de la PCBElemento del parámetro
Detalles técnicosMaterial base
| Laminado de baja pérdida de alta velocidad Isola I-Tera MT40 |
Configuración de capas |
| PCB rígida de 2 capas |
Grosor del dieléctrico |
| 0,254 mm |
Peso del cobre acabado |
| Cobre de doble cara de 1 oz / 1 oz |
Acabado superficial |
| Plata de inmersión |
Máscara de soldadura y serigrafía |
| Superior: Sin máscara de soldadura con serigrafía blanca; Inferior: Sin máscara de soldadura, sin serigrafía |
Estructura especial |
| Revestimiento metálico personalizado en los bordes en posiciones designadas |
Dimensión de la placa |
| 108 mm x 35 mm (1 unidad) |

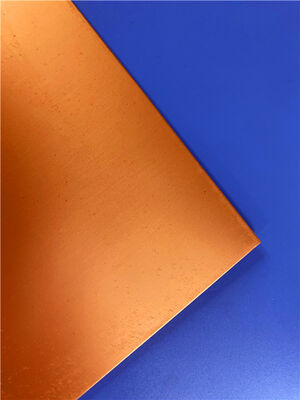

Introducción al material I-Tera MT40 |
| I-Tera MT40 es un laminado y preimpregnado de baja pérdida de primera calidad desarrollado por Isola, especialmente optimizado para diseños de circuitos de transmisión digital de alta velocidad y RF/microondas. Cubre eficazmente la brecha de rendimiento entre el FR-4 estándar y los sustratos de PTFE de alto costo, ofreciendo un rendimiento alto equilibrado y una eficiencia de costos comercial. El material mantiene una constante dieléctrica extremadamente estable en amplios rangos de temperatura de -55 °C a +125 °C, con parámetros eléctricos estables incluso en condiciones de operación de alta frecuencia de banda W. Con un factor de disipación bajo de 0,0031 a 2 GHz, reduce en gran medida la atenuación de la señal de alta frecuencia y garantiza una integridad de señal completa para sistemas de transmisión de alta velocidad. |
MT40 cuenta con una excelente estabilidad térmica con una temperatura de transición vítrea (Tg) de 215 °C y una temperatura de descomposición (Td) de 360 °C, lo que admite múltiples ciclos de reflujo y laminación para ensamblaje sin plomo. A diferencia de los materiales de PTFE que requieren un procesamiento complejo de orificios, I-Tera MT40 es totalmente compatible con los flujos de trabajo de fabricación estándar de FR-4, lo que elimina los procedimientos de tratamiento especiales y mejora la consistencia de la producción. Disponible en diversos grosores de laminado y preimpregnado con múltiples opciones de lámina de cobre, incluidas HVLP, RTF y lámina de resistencia integrada, admite personalización flexible para diseños de PCB de alta velocidad de doble cara, multicapa e híbridos. |
Ventajas clave de rendimiento
Rendimiento eléctrico estable de baja pérdida: Dk fijo de 3,45 y Df ultrabajo de 0,0031 minimizan la pérdida de inserción y la distorsión de la señal, ideal para RF 5G, módulos de microondas y circuitos digitales de alta velocidad.
Excelente fiabilidad térmica: Los altos valores de Tg y Td, junto con características CTE estables, evitan la delaminación y la deformación estructural durante el ensamblaje a alta temperatura y la operación a largo plazo.
Compatibilidad con procesos FR-4: No requiere técnicas especiales de procesamiento de PTFE, lo que garantiza altas tasas de rendimiento y producción estable por lotes para la fabricación comercial en masa.
Resistencia ambiental superior: Cumple con RoHS, resistente a CAF y baja absorción de humedad (solo 0,1%), adaptándose a entornos de trabajo industriales y exteriores complejos.
Capacidad de personalización diversificada: Admite múltiples pesos de cobre, tipos de tejido de vidrio y especificaciones de panel, satisfaciendo diversas demandas de personalización de PCB de RF y alta velocidad.
Aplicaciones típicas
Gracias a su rendimiento dieléctrico estable, pérdida de señal ultrabaja, excelente estabilidad térmica y compatibilidad con procesos FR-4, las PCB de alta velocidad Isola I-Tera MT40 se adaptan a una amplia gama de escenarios digitales de alta frecuencia, microondas y alta velocidad:
Dispositivos de comunicación 5G:
Ideal para módulos RF de estaciones base 5G, transceptores de señal y hardware de comunicación inalámbrica que requiere una integridad de señal de alta frecuencia constante.
Sistemas de microondas y radar:
Adecuado para unidades de detección de microondas, equipos de detección de radar de precisión y módulos frontales de RF con requisitos estrictos de baja pérdida.Equipos digitales de alta velocidad:
Perfecto para placas base de servidores de alta velocidad, circuitos de transmisión industrial de alta velocidad y dispositivos de procesamiento de datos para reducir el retraso y la distorsión de la señal.Módulos inalámbricos industriales:
Ampliamente aplicado en equipos de comunicación inalámbrica comercial y módulos de control de alta frecuencia industriales que exigen estabilidad operativa a largo plazo.Conclusión
Esta PCB I-Tera MT40 personalizada de 2 capas integra un sustrato ultradelgado, cobre de doble cara de 1 oz, acabado de plata de inmersión y revestimiento metálico de precisión en los bordes, aprovechando al máximo las propiedades de baja pérdida, resistencia a altas temperaturas y alta estabilidad del material MT40. Proporciona una alternativa fiable y rentable a las costosas placas de circuito de PTFE, ofreciendo un rendimiento de señal y una durabilidad estructural consistentes para aplicaciones digitales de RF/microondas de alta velocidad comerciales.
